002440741

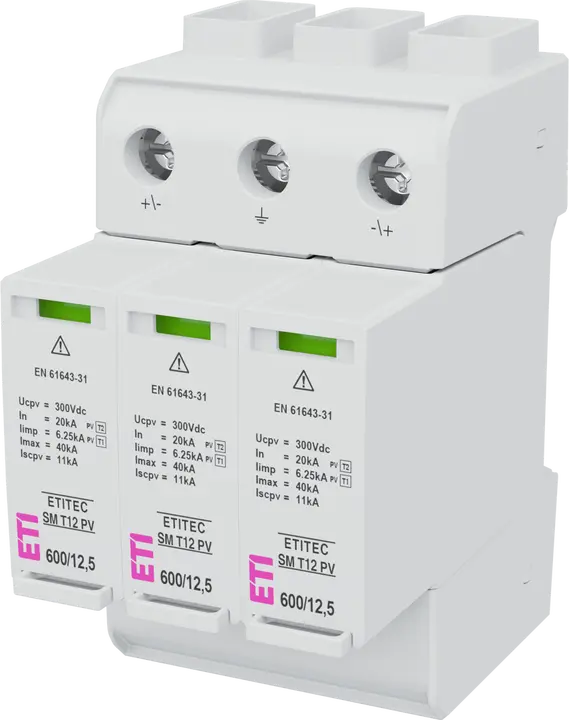

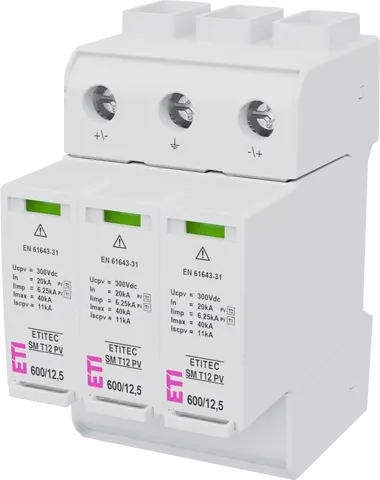

Obraz ETITEC SM T12 PV 600/12,5 Y RC

ETITEC SM T12 PV 600/12,5 Y RC Ogranicznik przepięć

Numer katalogowy:: 002440741
Funkcja:: Ogranicznik przepięć
Rodzaj prądu:: DC
Przekrój przewodu przyłączeniowego, żyła pełna:: 35 mm²
Typ ogranicznika (wg EN 61643):: T1, T2
DC Napięcie pracy trwałej Uc:: 600 V
Iimp (10/350μs):: 6,25 kA
Znamionowy prąd wyładowczy Itotal (10/350μs) - całkowity:: 12,5 kA
In (8/20μs):: 20 kA
Up - Poziom ochrony:: 2,8 kV
Styki sygnalizacji uszkodzenia wewnętrznego (RC):: Yes
Prąd upływu:: No
System sieci:: DC
Liczba modułów:: 3
Instalacja:: Instalacje PV
Głębokość wbudowania:: 70 mm
Zastosowana technologia:: Warystorowa, Iskiernikowa
Stopień ochrony IP:: IP20
Grupa katalogowa:: ETITEC SM PV

Produkt

Waga netto: 0,378 kg
Jednostka miary magazynowej: pcs

Podstawowe opakowanie

Ilość w opakowaniu podstawowym: 1 pcs
Kod EAN opakowania podstawowego: 3838400000644
Waga opakowania podstawowego: 0,408 kg
Wysokość opakowania podstawowego: 102 mm
Szerokość opakowania podstawowego: 65 mm
Głębokość opakowania podstawowego: 110 mm
Objętość opakowania podstawowego: 0,729 dm³

Opakowanie transportowe

Ilość w opakowaniu transportowym: 5 pcs
Kod EAN opakowania transportowego: 3838400000651
Waga opakowania transportowego: 2,121 kg
Wysokość opakowania transportowego: 109 mm
Szerokość opakowania transportowego: 352 mm
Głębokość opakowania transportowego: 115 mm
Objętość opakowania transportowego: 4,412 dm³
Ilość na palecie: 1 130 pcs
Kod taryfy celnej: 85363090

Max. conductor cross section flexible (fine-strand): 25 mm²
Remote signalling: Tak
Max. conductor cross section solid (solid, stranded): 35 mm²
Max. continuous voltage DC: 600 V
Test class: Type 1 + 2
Degree of protection (IP): IP20
Mounting method: DIN rail (top hat rail) 35 mm
Construction size: 3 modular spacing
Lightning impulse current (10/350 µs): 12,5 kA
Specific energy (W/R): 9,77 kJ/Ohm
Voltage protection level: 2,8 kV
Max. PV-voltage: 500 V
Number of poles: 2
Signalling at the device: Optical
System configuration DC: Tak

Klasyfikacja ETIM – wersja 9.0
