002440676

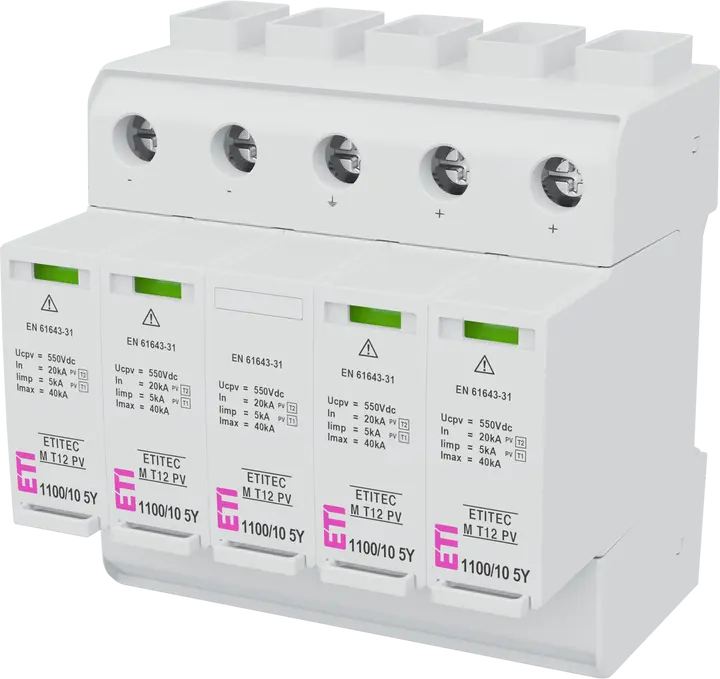

ETITEC M T12 PV 1100/10 5Y RC Ogranicznik przepięć
- Numer katalogowy:
- 002440676
- Funkcja:
- Ogranicznik przepięć
- Rodzaj prądu:
- DC
- Przekrój przewodu przyłączeniowego, żyła pełna:
- 35 mm²
- Typ ogranicznika (wg EN 61643):
- T1, T2
- DC Napięcie pracy trwałej Uc:
- 1 100 V
- Iimp (10/350μs):
- 5 kA
- Znamionowy prąd wyładowczy Itotal (10/350μs) - całkowity:
- 10 kA
- In (8/20μs):
- 20 kA
- Up - Poziom ochrony:
- 3,8 kV
- Styki sygnalizacji uszkodzenia wewnętrznego (RC):
- Yes
- Prąd upływu:
- Yes
- System sieci:
- DC
- Liczba modułów:
- 5
- Instalacja:
- Instalacje PV
- Głębokość wbudowania:
- 70 mm
- Zastosowana technologia:
- Warystorowa
- Stopień ochrony IP:
- IP20
- Grupa katalogowa:
- ETITEC M PV
4 Dokumenty
20 Logistyka
Produkt
- Waga netto
- 0,704 kg
- Szerokość
- 54 mm
- Wysokość
- 110 mm
- Jednostka miary magazynowej
- pcs
Podstawowe opakowanie
- Ilość w opakowaniu podstawowym
- 1 pcs
- Kod EAN opakowania podstawowego
- 3838895927341
- Waga opakowania podstawowego
- 0,738 kg
- Wysokość opakowania podstawowego
- 105 mm
- Szerokość opakowania podstawowego
- 95 mm
- Głębokość opakowania podstawowego
- 110 mm
- Objętość opakowania podstawowego
- 1,097 dm³
Opakowanie transportowe
- Ilość w opakowaniu transportowym
- 3 pcs
- Kod EAN opakowania transportowego
- 3838895927358
- Waga opakowania transportowego
- 2,295 kg
- Wysokość opakowania transportowego
- 109 mm
- Szerokość opakowania transportowego
- 352 mm
- Głębokość opakowania transportowego
- 115 mm
- Objętość opakowania transportowego
- 4,412 dm³
- Ilość na palecie
- 678 pcs
- Kod taryfy celnej
- 85363090
15 ETIM
- Max. conductor cross section flexible (fine-strand)
- 25 mm²
- Remote signalling
- Tak
- Max. conductor cross section solid (solid, stranded)
- 35 mm²
- Max. continuous voltage DC
- 1 100 V
- Test class
- Type 1 + 2
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail (top hat rail) 35 mm
- Construction size
- 5 modular spacing
- Lightning impulse current (10/350 µs)
- 5 kA
- Specific energy (W/R)
- 6,25 kJ/Ohm
- Voltage protection level
- 3,8 kV
- Max. PV-voltage
- 916 V
- Number of poles
- 2
- Signalling at the device
- Optical
- System configuration DC
- Tak
Klasyfikacja ETIM – wersja 9.0
