002440626

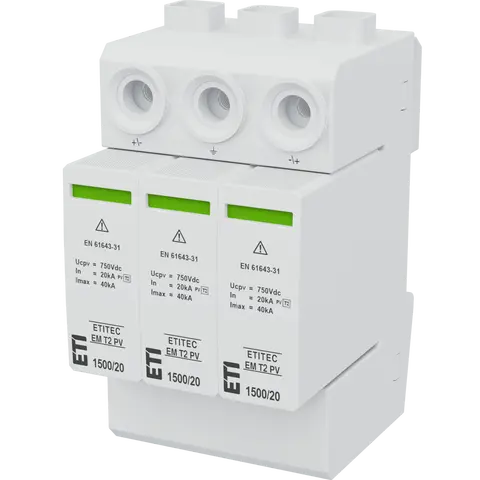

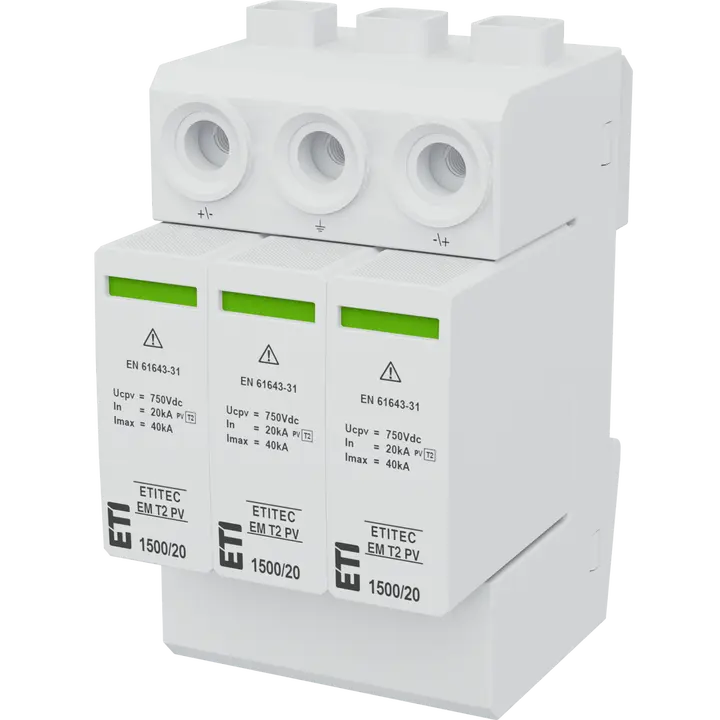

ETITEC EM T2 PV 1500/20 Y RC Ogranicznik przepięć
- Numer katalogowy:
- 002440626
- Funkcja:
- Ogranicznik przepięć
- Rodzaj prądu:
- DC
- Przekrój przewodu przyłączeniowego, żyła pełna:
- 35 mm²
- Typ ogranicznika (wg EN 61643):
- T2
- DC Napięcie pracy trwałej Uc:
- 1 500 V
- In (8/20μs):
- 20 kA
- Up - Poziom ochrony:
- 4,8 kV
- Styki sygnalizacji uszkodzenia wewnętrznego (RC):
- Yes
- Prąd upływu:
- Yes
- System sieci:
- PV
- Liczba modułów:
- 3
- Instalacja:
- Instalacje PV
- Głębokość wbudowania:
- 60 mm
- Zastosowana technologia:
- Warystorowa
- Stopień ochrony IP:
- IP20
- Grupa katalogowa:
- ETITEC EM PV
21 Logistyka
Produkt
- Waga netto
- 0,363 kg
- Szerokość
- 54,2 mm
- Wysokość
- 103,9 mm
- Głębokość
- 66,37 mm
- Jednostka miary magazynowej
- pcs
Podstawowe opakowanie
- Ilość w opakowaniu podstawowym
- 1 pcs
- Kod EAN opakowania podstawowego
- 3838895878049
- Waga opakowania podstawowego
- 0,393 kg
- Wysokość opakowania podstawowego
- 81 mm
- Szerokość opakowania podstawowego
- 61 mm
- Głębokość opakowania podstawowego
- 109 mm
- Objętość opakowania podstawowego
- 0,539 dm³
Opakowanie transportowe
- Ilość w opakowaniu transportowym
- 5 pcs
- Kod EAN opakowania transportowego
- 3838895878056
- Waga opakowania transportowego
- 2,046 kg
- Wysokość opakowania transportowego
- 86 mm
- Szerokość opakowania transportowego
- 301 mm
- Głębokość opakowania transportowego
- 119 mm
- Objętość opakowania transportowego
- 3,08 dm³
- Ilość na palecie
- 1 620 pcs
- Kod taryfy celnej
- 85363090
16 ETIM
- Max. conductor cross section flexible (fine-strand)
- 25 mm²
- Max. discharge surge current (8/20)
- 40 kA
- Number of conductors (without earthing)
- 2
- Max. conductor cross section solid (solid, stranded)
- 35 mm²
- Max. continuous voltage DC
- 1 500 V
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail (top hat rail) 35 mm
- Construction size
- 3 modular spacing
- Short-circuit breaking capacity (Isccr)
- 9 kA
- Voltage protection level
- 4,8 kV
- Max. PV-voltage
- 1 250 V
- Signalling at the device
- Optical
- Category type 2
- Tak
- With remote signalling contact
- Tak
- Nominal discharge surge current (8/20)
- 20 kA
- System configuration DC
- Tak
Klasyfikacja ETIM – wersja 9.0
