002440620

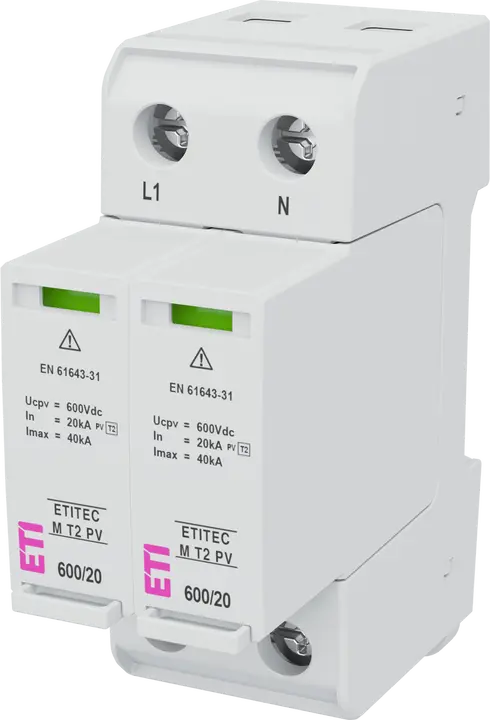

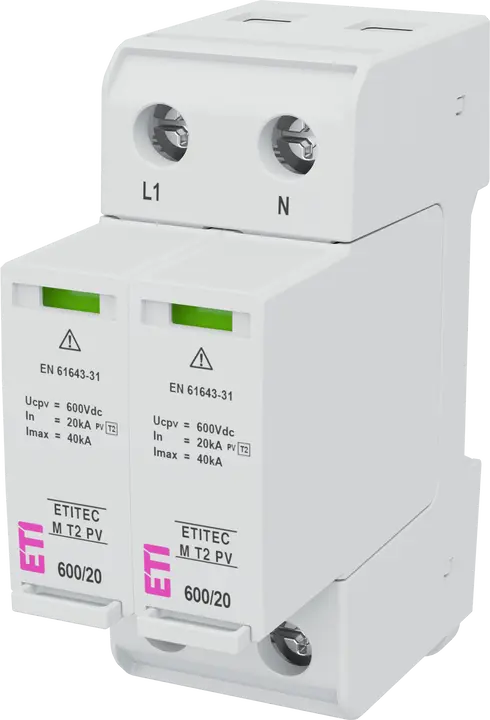

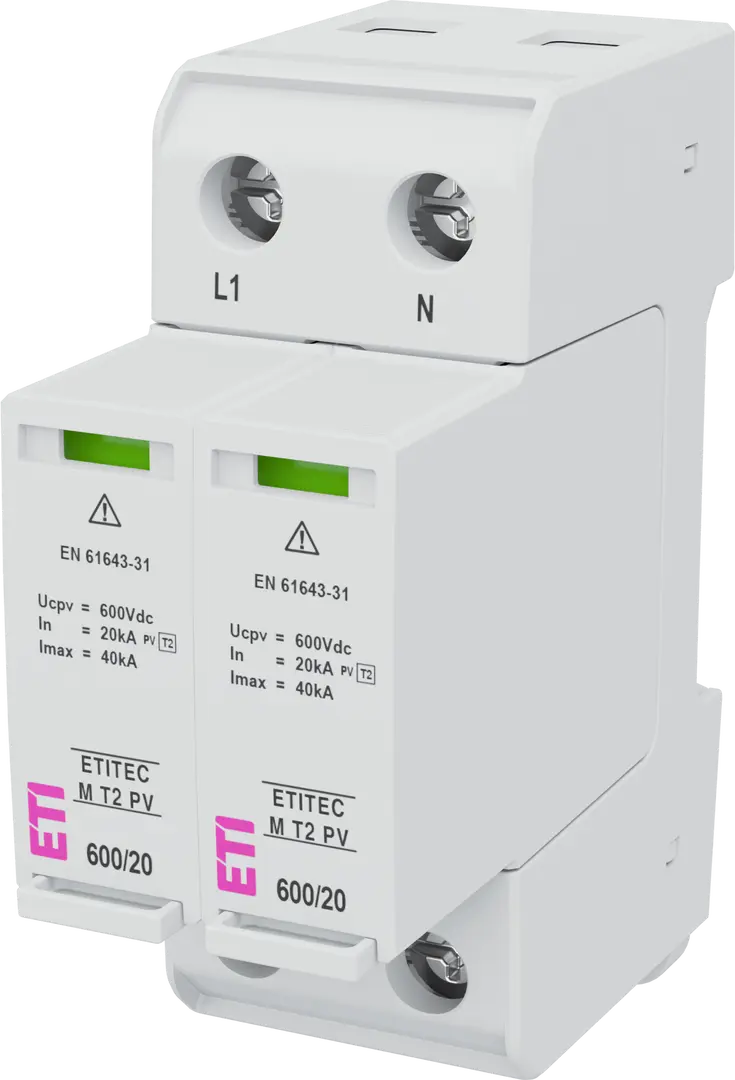

ETITEC M T2 PV 600/20 Ogranicznik przepięć
- Numer katalogowy:
- 002440620
- Funkcja:
- Ogranicznik przepięć
- Rodzaj prądu:
- DC
- Przekrój przewodu przyłączeniowego, żyła pełna:
- 35 mm²
- Typ ogranicznika (wg EN 61643):
- T2
- DC Napięcie pracy trwałej Uc:
- 600 V
- In (8/20μs):
- 20 kA
- Up - Poziom ochrony:
- 2 kV
- Styki sygnalizacji uszkodzenia wewnętrznego (RC):
- ✗
- Prąd upływu:
- ✓
- System sieci:
- PV
- Liczba modułów:
- 2
- Instalacja:
- Instalacje PV
- Głębokość wbudowania:
- 70 mm
- Zastosowana technologia:
- Warystorowa
- Stopień ochrony IP:
- IP20
- Grupa katalogowa:
- ETITEC M PV
18 Logistyka
Produkt
- Waga netto
- 0,233 kg
- Jednostka miary magazynowej
- pcs
Podstawowe opakowanie
- Ilość w opakowaniu podstawowym
- 1 pcs
- Kod EAN opakowania podstawowego
- 3838895877929
- Waga opakowania podstawowego
- 0,28 kg
- Wysokość opakowania podstawowego
- 102 mm
- Szerokość opakowania podstawowego
- 46 mm
- Głębokość opakowania podstawowego
- 110 mm
- Objętość opakowania podstawowego
- 0,516 dm³
Opakowanie transportowe
- Ilość w opakowaniu transportowym
- 7 pcs
- Kod EAN opakowania transportowego
- 3838895877936
- Waga opakowania transportowego
- 2,041 kg
- Wysokość opakowania transportowego
- 109 mm
- Szerokość opakowania transportowego
- 352 mm
- Głębokość opakowania transportowego
- 115 mm
- Objętość opakowania transportowego
- 4,412 dm³
- Ilość na palecie
- 1 582 pcs
- Kod taryfy celnej
- 85363090
15 ETIM
- Max. conductor cross section flexible (fine-strand)
- 25 mm²
- Max. discharge surge current (8/20)
- 40 kA
- Number of conductors (without earthing)
- 2
- Max. conductor cross section solid (solid, stranded)
- 35 mm²
- Max. continuous voltage DC
- 600 V
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail (top hat rail) 35 mm
- Construction size
- 2 modular spacing
- Short-circuit breaking capacity (Isccr)
- 11 kA
- Voltage protection level
- 2 kV
- Max. PV-voltage
- 500 V
- Signalling at the device
- Optical
- Category type 2
- ✓
- Nominal discharge surge current (8/20)
- 20 kA
- System configuration DC
- ✓
Klasyfikacja ETIM – wersja 9.0
