002440270

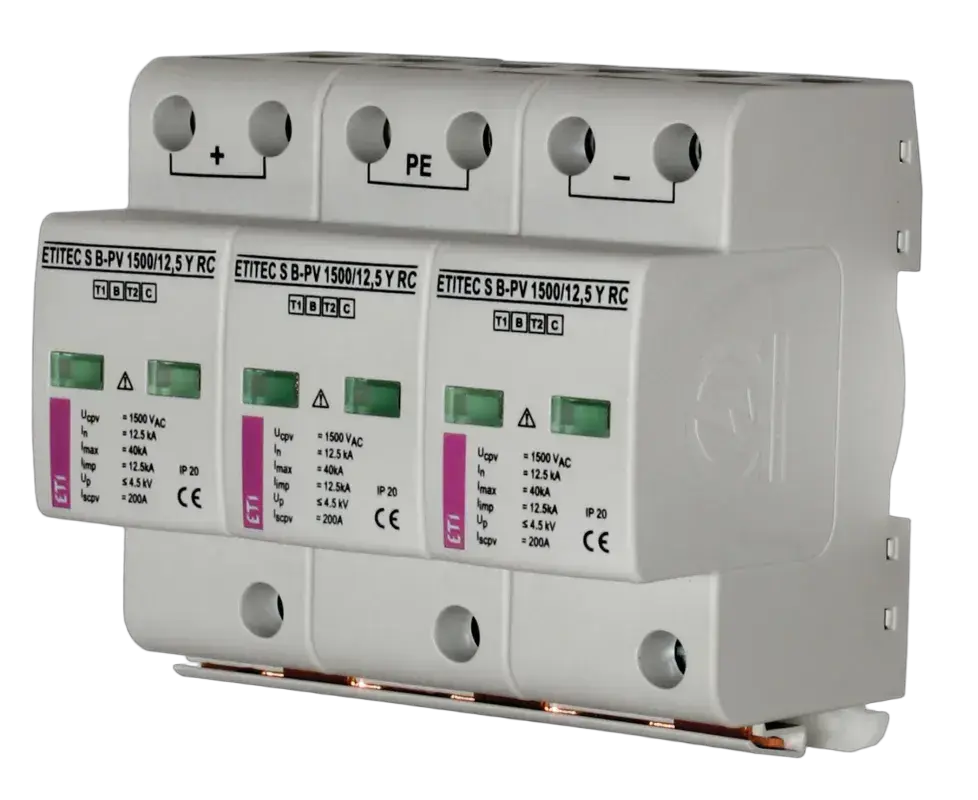

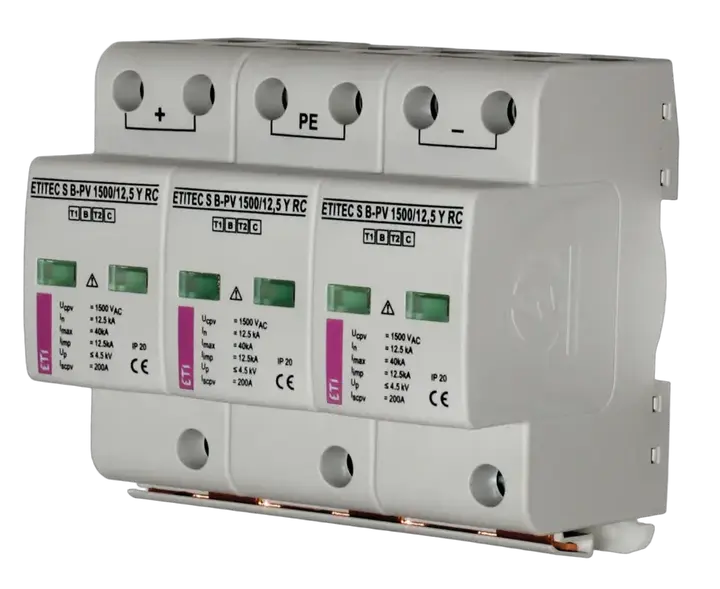

*ETITEC S B-PV 1500/12,5 Y Ogranicznik przepięć
- Numer katalogowy:
- 002440270
- Funkcja:
- Ogranicznik przepięć
- Rodzaj prądu:
- DC
- Przekrój przewodu przyłączeniowego, żyła pełna:
- 35 mm²
- Typ ogranicznika (wg EN 61643):
- T1, T2
- DC Napięcie pracy trwałej Uc:
- 1 500 V
- Iimp (10/350μs):
- 12,5 kA
- In (8/20μs):
- 20 kA
- Up - Poziom ochrony:
- 4,5 kV
- Styki sygnalizacji uszkodzenia wewnętrznego (RC):
- No
- Prąd upływu:
- Yes
- System sieci:
- DC
- Liczba modułów:
- 3
- Instalacja:
- Instalacje PV
- Głębokość wbudowania:
- 71 mm
- Zastosowana technologia:
- Warystorowa
- Stopień ochrony IP:
- IP20
- Grupa katalogowa:
- ETITEC S B PV
2 Dokumenty
15 Logistyka
Produkt
- Waga netto
- 580 g
- Szerokość
- 108 mm
- Wysokość
- 90 mm
- Głębokość
- 71 mm
- Jednostka miary magazynowej
- pcs
Podstawowe opakowanie
- Ilość w opakowaniu podstawowym
- 1 pcs
- Kod EAN opakowania podstawowego
- 3838895711988
- Waga opakowania podstawowego
- 1,2 kg
- Objętość opakowania podstawowego
- 0,94 dm³
Opakowanie transportowe
- Ilość w opakowaniu transportowym
- 2 pcs
- Kod EAN opakowania transportowego
- 3838895711995
- Waga opakowania transportowego
- 2,4 kg
- Objętość opakowania transportowego
- 1,88 dm³
- Ilość na palecie
- 400 pcs
- Kod taryfy celnej
- 85363090
14 ETIM
- Max. conductor cross section flexible (fine-strand)
- 25 mm²
- Max. conductor cross section solid (solid, stranded)
- 35 mm²
- Max. continuous voltage DC
- 1 500 V
- Test class
- Type 1 + 2
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail (top hat rail) 35 mm
- Construction size
- 6 modular spacing
- Lightning impulse current (10/350 µs)
- 12,5 kA
- Specific energy (W/R)
- 39 kJ/Ohm
- Voltage protection level
- 4,5 kV
- Max. PV-voltage
- 1 250 V
- Number of poles
- 2
- Signalling at the device
- Optical
- System configuration DC
- Tak
Klasyfikacja ETIM – wersja 9.0
