002440853

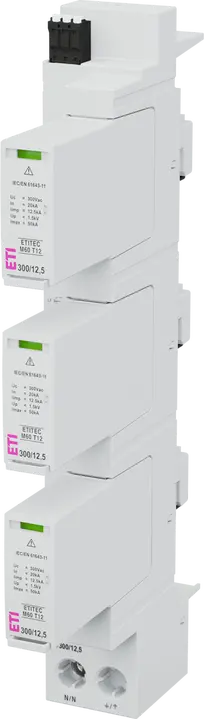

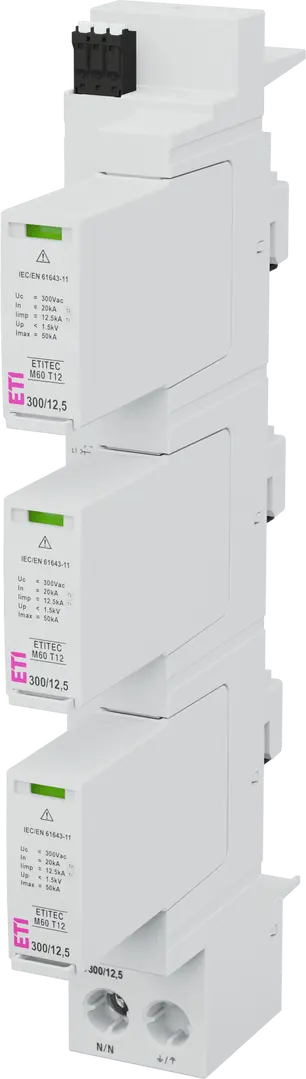

ETITEC M60 T12 300/12,5 3+1 RC Ogranicznik przepięć
- Numer katalogowy:
- 002440853
- Funkcja:
- Ogranicznik przepięć
- Typ ogranicznika (wg EN 61643):
- T1, T2
- AC Napięcie pracy trwałej Uc:
- 300 V
- Iimp (10/350μs):
- 12,5 kA
- In (8/20μs):
- 20 kA
- Rodzaj prądu:
- AC
- Napięcie znamionowe AC:
- 230 V
- Up - Poziom ochrony:
- 1,5 kV
- Styki sygnalizacji uszkodzenia wewnętrznego (RC):
- Yes
- Prąd upływu:
- Yes
- System sieci:
- TT/TN-S
- Liczba modułów:
- 4
- Instalacja:
- Obiekty przemysłowe
- Głębokość wbudowania:
- 971 mm
- Stopień ochrony IP:
- IP20
- Zastosowana technologia:
- Warystorowa
- Grupa katalogowa:
- ETITEC M60
4 Dokumenty
21 Logistyka
Produkt
- Waga netto
- 0,617 kg
- Szerokość
- 36 mm
- Wysokość
- 244,5 mm
- Głębokość
- 123,3 mm
- Jednostka miary magazynowej
- pcs
Podstawowe opakowanie
- Ilość w opakowaniu podstawowym
- 1 pcs
- Kod EAN opakowania podstawowego
- 3838400113207
- Waga opakowania podstawowego
- 0,711 kg
- Wysokość opakowania podstawowego
- 133 mm
- Szerokość opakowania podstawowego
- 44 mm
- Głębokość opakowania podstawowego
- 262 mm
- Objętość opakowania podstawowego
- 1,533 dm³
Opakowanie transportowe
- Ilość w opakowaniu transportowym
- 20 pcs
- Kod EAN opakowania transportowego
- 3838400113214
- Waga opakowania transportowego
- 14,841 kg
- Wysokość opakowania transportowego
- 395 mm
- Szerokość opakowania transportowego
- 363 mm
- Głębokość opakowania transportowego
- 253 mm
- Objętość opakowania transportowego
- 36,276 dm³
- Ilość na palecie
- 540 pcs
- Kod taryfy celnej
- 85363090
16 ETIM
- Remote signalling
- Tak
- Voltage protection level L-N
- 1,5 kV
- Nominal voltage AC
- 230 V
- Test class
- Type 1 + 2
- Degree of protection (IP)
- IP20
- Mounting method
- Busbar
- Construction size
- Other
- Lightning impulse current (10/350 µs)
- 12,5 kA
- Specific energy (W/R)
- 39 kJ/Ohm
- System configuration TN-S
- Tak
- Voltage protection level
- 1,5 kV
- Number of poles
- 4
- System configuration TT
- Tak
- Signalling at the device
- Optical
- Voltage protection level N-PE
- 1,5 kV
- Max. continuous voltage AC
- 300 V
Klasyfikacja ETIM – wersja 9.0
0 Oprogramowanie i sterowniki
Oprogramowanie jest dostarczane bez jakichkolwiek gwarancji. Autor nie jest zobowiązany do zapewniania wsparcia, serwisu, poprawek lub aktualizacji darmowych programów lub sterowników.
31 Tagi
002440853Ogranicznik przepięćETITEC M60 T12 300/12,5 3+1 RCETITECSurge arrestersBUSBAR 60mmBUSBAR 60mmBUSBAR 60mmT12ProduktyOgraniczniki przepięćOgraniczniki przepięć ACOgraniczniki przepięć na szyny prądoweTyp ogranicznika (wg EN 61643): T1, T2Liczba modułów: 4Up - Poziom ochrony: 1.5 kVRodzaj prądu: ACInstalacja: Obiekty przemysłoweFunkcja: Ogranicznik przepięćStopień ochrony IP: IP20AC Napięcie pracy trwałej Uc: 300 VStyki sygnalizacji uszkodzenia wewnętrznego (RC): TrueNapięcie znamionowe AC: 230 V/230 VGłębokość wbudowania: 971 mmZastosowana technologia: WarystorowaIimp (10/350μs): 12.5 kASystem sieci: TT/TN-SPrąd upływu: TrueIn (8/20μs): 20 kAGrupa katalogowa: ETITEC M60Ogranicznik przepięć Typ ogranicznika (wg EN 61643): T1, T2 AC Napięcie pracy trwałej Uc: 300 V Iimp (10/350μs): 12.5 kA In (8/20μs): 20 kA Rodzaj prądu: AC Napięcie znamionowe AC: 230 V/230 V Up - Poziom ochrony: 1.5 kV Styki sygnalizacji uszkodzenia wewnętrznego (RC): True Prąd upływu: True System sieci: TT/TN-S Liczba modułów: 4 Instalacja: Obiekty przemysłowe Głębokość wbudowania: 971 mm Stopień ochrony IP: IP20 Zastosowana technologia: Warystorowa Grupa katalogowa: ETITEC M60
Powiązane produkty 11 Wszystkie produkty
002440850
ETITEC M60 T12 300/12,5 3+0
- Nazwa
- Ogranicznik przepięć
- Typ ogranicznika (wg EN 61643)
- T1, T2
- AC Napięcie pracy trwałej Uc
- 300 V
- Iimp (10/350μs)
- 12,5 kA
- In (8/20μs)
- 20 kA
002440851
ETITEC M60 T12 300/12,5 3+0 RC
- Nazwa
- Ogranicznik przepięć
- Typ ogranicznika (wg EN 61643)
- T1, T2
- AC Napięcie pracy trwałej Uc
- 300 V
- Iimp (10/350μs)
- 12,5 kA
- In (8/20μs)
- 20 kA
002440852
ETITEC M60 T12 300/12,5 3+1
- Nazwa
- Ogranicznik przepięć
- Typ ogranicznika (wg EN 61643)
- T1, T2
- AC Napięcie pracy trwałej Uc
- 300 V
- Iimp (10/350μs)
- 12,5 kA
- In (8/20μs)
- 20 kA
002440854
ETITEC M60 T23 300/20 3+0
- Nazwa
- Ogranicznik przepięć
- Typ ogranicznika (wg EN 61643)
- T2, T3
- AC Napięcie pracy trwałej Uc
- 300 V
- Iimp (10/350μs)
- In (8/20μs)
- 20 kA
002440855
ETITEC M60 T23 300/20 3+0 RC
- Nazwa
- Ogranicznik przepięć
- Typ ogranicznika (wg EN 61643)
- T2, T3
- AC Napięcie pracy trwałej Uc
- 300 V
- Iimp (10/350μs)
- In (8/20μs)
- 20 kA
002440856
ETITEC M60 T23 300/20 3+1
- Nazwa
- Ogranicznik przepięć
- Typ ogranicznika (wg EN 61643)
- T2, T3
- AC Napięcie pracy trwałej Uc
- 300 V
- Iimp (10/350μs)
- In (8/20μs)
- 20 kA
002440857
ETITEC M60 T23 300/20 3+1 RC
- Nazwa
- Ogranicznik przepięć
- Typ ogranicznika (wg EN 61643)
- T2, T3
- AC Napięcie pracy trwałej Uc
- 300 V
- Iimp (10/350μs)
- In (8/20μs)
- 20 kA
002440858

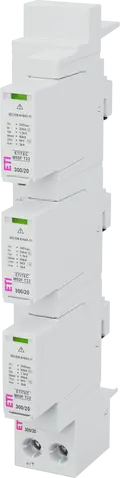

ETITEC M60F T23 300/20 3+0
