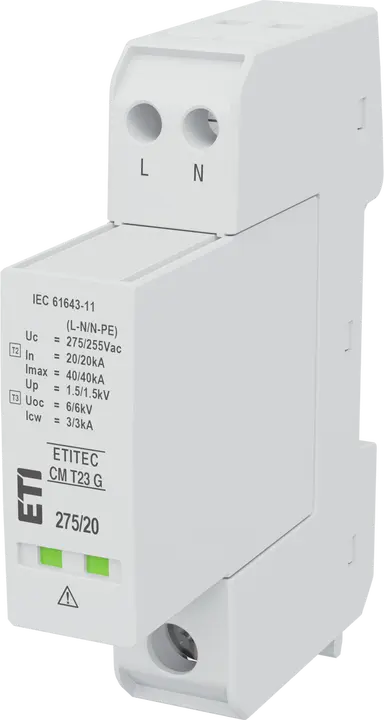

ETITEC CM T23 275/20 1+1 Ogranicznik przepięć

Numer katalogowy:: 002440654
Funkcja:: Ogranicznik przepięć
Typ ogranicznika (wg EN 61643):: T2, T3
AC Napięcie pracy trwałej Uc:: 275 V
In (8/20μs):: 20 kA
Rodzaj prądu:: AC
Napięcie znamionowe AC:: 230 V
Up - Poziom ochrony:: 1,5 kV
Styki sygnalizacji uszkodzenia wewnętrznego (RC):: No
Prąd upływu:: Yes
System sieci:: TT/TN-S
Liczba modułów:: 2
Instalacja:: Domy i budynki mieszkalne
Głębokość wbudowania:: 70 mm
Stopień ochrony IP:: IP20
Zastosowana technologia:: Warystorowa
Grupa katalogowa:: ETITEC CM

Akcesoria

Produkt

Waga netto: 0,691 kg
Szerokość: 17,7 mm
Wysokość: 96,5 mm
Głębokość: 77,13 mm
Jednostka miary magazynowej: pcs

Podstawowe opakowanie

Ilość w opakowaniu podstawowym: 1 pcs
Kod EAN opakowania podstawowego: 3838895918431
Waga opakowania podstawowego: 0,184 kg
Wysokość opakowania podstawowego: 83 mm
Szerokość opakowania podstawowego: 26 mm
Głębokość opakowania podstawowego: 118 mm
Objętość opakowania podstawowego: 0,255 dm³

Opakowanie transportowe

Ilość w opakowaniu transportowym: 15 pcs
Kod EAN opakowania transportowego: 3838895918448
Waga opakowania transportowego: 2,841 kg
Wysokość opakowania transportowego: 90 mm
Szerokość opakowania transportowego: 355 mm
Głębokość opakowania transportowego: 118 mm
Objętość opakowania transportowego: 3,77 dm³
Ilość na palecie: 3 690 pcs
Kod taryfy celnej: 85363090

Max. conductor cross section flexible (fine-strand): 6 mm²
Max. discharge surge current (8/20): 40 kA
Number of conductors (without earthing): 2
Voltage protection level L-N: 1,5 kV
Nominal voltage AC: 230 V
Max. conductor cross section solid (solid, stranded): 10 mm²
Degree of protection (IP): IP20
Mounting method: DIN rail (top hat rail) 35 mm
Construction size: 1 modular spacing
Short-circuit breaking capacity (Isccr): 25 kA
System configuration TN-S: Tak
Voltage protection level: 1,5 kV
System configuration TT: Tak
Signalling at the device: Optical
Category type 2: Tak
Voltage protection level N-PE: 1,5 kV
Max. continuous voltage AC: 275 V
Nominal discharge surge current (8/20): 20 kA
