002174127

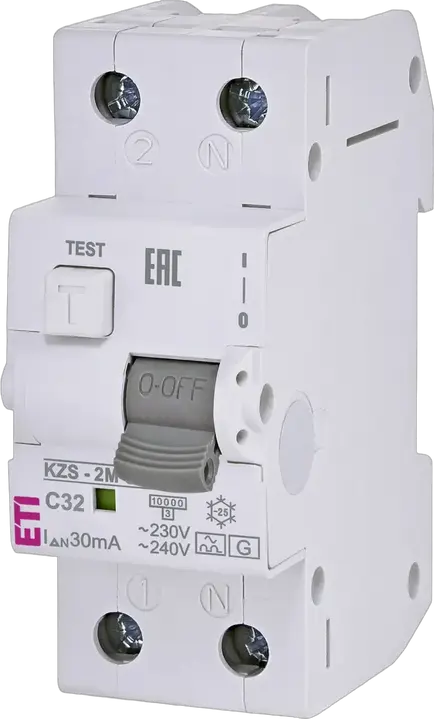

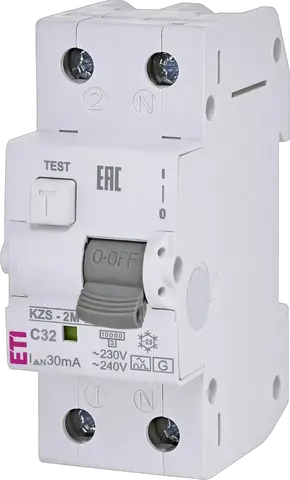

KZS-2M A G/KV C32/0.03 Wył. różnicowy z zabezp. nadpr
- Numer katalogowy:
- 002174127
- Funkcja:
- RCBO
- Napięcie znamionowe AC:
- 240 V
- Zastosowanie:
- IEC/EN 61009, ÖVE E 8601
- Znamionowy warunkowy prąd zwarciowy Inc:
- 10 kA
- Znamionowy różnicowy prąd roboczy IDn:
- 0,03 A
- Prąd znamionowy:
- 32 A
- Typ:
- A
- Znamionowy prąd różnicowy:
- 0,03 A
- Charakterystyka wyzwalania:
- C
- Ilość biegunów:
- 1+N
- Prąd zwarciowy:
- 10 kA
- Czas wyzwolenia:
- G/KV (krótkozwłoczny)
- Częstotliwość znamionowa:
- 50/60 Hz
- Znamionowy przekrój poprzeczny:
- 1-25 mm²
- Normy:
- IEC/EN 61009, ÖVE E 8601
21 Logistyka
Produkt
- Waga netto
- 225 g
- Szerokość
- 35 mm
- Wysokość
- 89,8 mm
- Głębokość
- 72,88 mm
- Jednostka miary magazynowej
- pcs
Podstawowe opakowanie
- Ilość w opakowaniu podstawowym
- 1 pcs
- Kod EAN opakowania podstawowego
- 3838895804413
- Waga opakowania podstawowego
- 0,241 kg
- Wysokość opakowania podstawowego
- 0,075 m
- Szerokość opakowania podstawowego
- 0,09 m
- Głębokość opakowania podstawowego
- 0,038 m
- Objętość opakowania podstawowego
- 0 m³
Opakowanie transportowe
- Ilość w opakowaniu transportowym
- 54 pcs
- Kod EAN opakowania transportowego
- 3838895804420
- Waga opakowania transportowego
- 13,364 kg
- Wysokość opakowania transportowego
- 0,25 m
- Szerokość opakowania transportowego
- 0,235 m
- Głębokość opakowania transportowego
- 0,295 m
- Objętość opakowania transportowego
- 0,017 m³
- Ilość na palecie
- 2 808 pcs
- Kod taryfy celnej
- 85362010
22 ETIM
- Rated insulation voltage Ui
- 500 V
- Built-in depth
- 69 mm
- Leakage current type
- A
- Surge current capacity
- 3 kA
- Degree of protection (IP)
- IP20
- Release characteristic
- C
- Rated fault current
- 0,03 A
- Number of poles (total)
- 2
- Frequency
- 50 Hz
- Rated short-circuit breaking capacity according to EN 61009
- 10 kA
- Concurrently switching neutral conductor
- Tak
- Number of protected poles
- 1
- Rated voltage
- 240 V
- Current limiting class
- 3
- Rated current
- 32 A
- Width in number of modular spacings
- 2
- Ambient temperature during operating(Min)
- -25 °C
- Connectable conductor cross section solid-core(Min)
- 1 mm²
- Connectable conductor cross section multi-wired(Min)
- 1 mm²
- Connectable conductor cross section solid-core(Max)
- 25 mm²
- Connectable conductor cross section multi-wired(Max)
- 25 mm²
- Ambient temperature during operating(Max)
- 40 °C
Klasyfikacja ETIM – wersja 9.0
