002191103

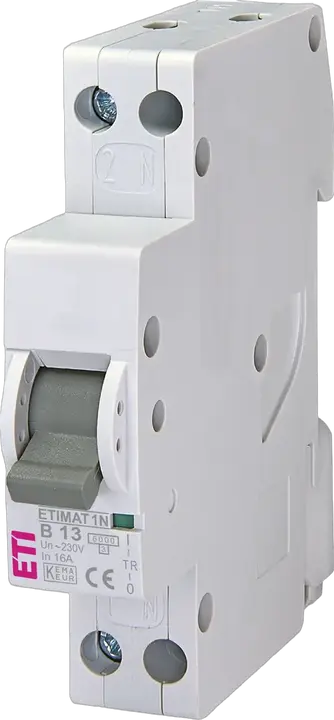

ETIMAT 1N 1p+N B13 6kA Wyłącznik nadprądowy

Numer katalogowy:: 002191103
Grupa katalogowa:: ETIMAT 1N Miniature circuit breakers 2 poles in 1
Zastosowanie:: IEC/EN 60898-1
Prąd znamionowy:: 13 A
Charakterystyka wyzwalania:: B
Ilość biegunów:: 1+N
Prąd zwarciowy:: 6 kA
Rodzaj napięcia:: AC
Napięcie znamionowe udarowe wytrzymywane Uimp:: 4 kV
Napięcie znamionowe AC:: 230 V
Częstotliwość znamionowa:: 50/60 Hz
Znamionowy przekrój poprzeczny:: 1-10 mm²
Normy:: IEC/EN 60898-1
Funkcja:: MCB

Akcesoria

Produkt

Jednostkowy kod EAN: 3838895474739
Waga netto: 0,1 kg
Szerokość: 17,9 mm
Wysokość: 88,2 mm
Głębokość: 73,97 mm
Jednostka miary magazynowej: pcs

Podstawowe opakowanie

Ilość w opakowaniu podstawowym: 12 pcs
Kod EAN opakowania podstawowego: 3838895474746
Waga opakowania podstawowego: 1,256 kg
Wysokość opakowania podstawowego: 0,077 m
Szerokość opakowania podstawowego: 0,09 m
Głębokość opakowania podstawowego: 0,221 m
Objętość opakowania podstawowego: 0,002 m³

Opakowanie transportowe

Ilość w opakowaniu transportowym: 108 pcs
Kod EAN opakowania transportowego: 3838895474753
Waga opakowania transportowego: 11,657 kg
Wysokość opakowania transportowego: 0,25 m
Szerokość opakowania transportowego: 0,235 m
Głębokość opakowania transportowego: 0,295 m
Objętość opakowania transportowego: 0,017 m³
Ilość na palecie: 5 616 pcs
Kod taryfy celnej: 85362010

Built-in depth: 68 mm
Voltage type: AC
Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V: 6 kA
Rated impulse withstand voltage Uimp: 4 kV
Degree of protection (IP): IP20
Release characteristic: B
Number of poles (total): 2
Concurrently switching neutral conductor: Tak
Number of protected poles: 1
Rated voltage: 230 V
Current limiting class: 3
Rated current: 13 A
Rated short-circuit breaking capacity Icn according to EN 60898 at 230 V: 6 kA
Width in number of modular spacings: 1
Frequency(Min): 50 Hz
Connectable conductor cross section solid-core(Min): 1 mm²
Connectable conductor cross section multi-wired(Min): 1 mm²
Connectable conductor cross section solid-core(Max): 10 mm²
Connectable conductor cross section multi-wired(Max): 10 mm²
Frequency(Max): 50

Klasyfikacja ETIM – wersja 9.0
