Wyłącznik nadprądowy (MCB) to rodzaj wyłącznika, który automatycznie wyzwala się i odłącza obwód w przypadku wykrycia nieprawidłowych warunków elektrycznych, takich jak nadmierny przepływ prądu. W przeciwieństwie do tradycyjnych bezpieczników topikowych, które ulegają przepaleniu i wymagają wymiany po wystąpieniu uszkodzenia, wyłączniki MCB można ponownie załączyć, co czyni je bardziej praktycznym i ekonomicznym rozwiązaniem zapewniającym ciągłą ochronę.

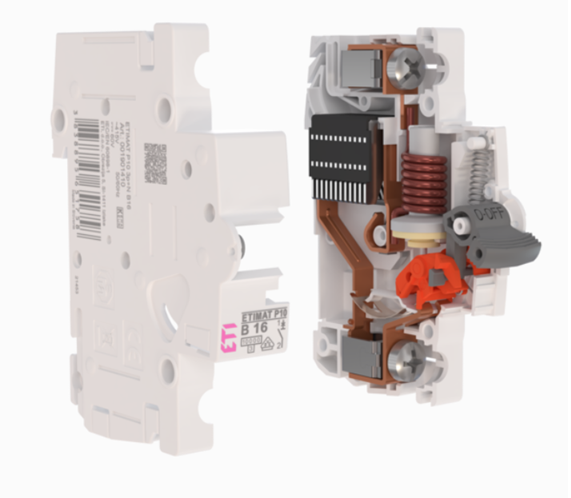

Unikalny wyzwalacz termomagnetyczny ze zintegrowanym wyzwalaczem termicznym zapobiega ingerencji oraz degradacji materiałów, zapewniając niezawodne zadziałanie przy przeciążeniu.
Zmniejszona moc strat oraz wysoka trwałość elektryczna (20 000 cykli łączeniowych). Możliwość pracy w obwodach prądu stałego do 60 V DC na biegun.
Każdy produkt posiada kod QR prowadzący do strony internetowej zawierającej wszystkie istotne informacje.
ETI oferuje kilka serii wyłączników nadprądowych, z których każda została zaprojektowana z myślą o określonych zastosowaniach:

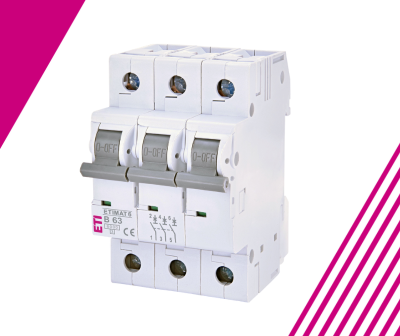

Seria wyłączników nadprądowych ETIMAT 6 zapewnia niezawodną ochronę, kładąc nacisk na bezpieczeństwo użytkownika oraz łatwość montażu.
Dane techniczne (ogólne):
Seria ETIMAT 6 jest dostępna w wykonaniach 1P, 1P+N, 2P, 3P oraz 3P+N.
Seria ETIMAT 1N oferuje kompaktowe rozwiązanie z zabezpieczonym biegunem fazowym oraz rozłączanym biegunem neutralnym w jednej obudowie.
Najważniejsze zalety:
Dane techniczne (ogólne):
Szczegółowe numery katalogowe w zależności od prądu znamionowego i charakterystyki wyzwalania znajdują się w katalogu.
Seria ETIMAT P reprezentuje nową generację wyłączników nadprądowych, oferując rozszerzoną funkcjonalność i wyższą wydajność. Seria obejmuje modele ETIMAT P6 oraz ETIMAT P10.
Dane techniczne (ogólne – ETIMAT P6):
Seria ETIMAT P6 jest dostępna w wykonaniach 1P, 1P+N, 2P, 3P oraz 3P+N.
Dane techniczne (ogólne – ETIMAT P10):
Seria ETIMAT P10 jest dostępna w wykonaniach 1P, 1P+N, 2P, 3P oraz 3P+N. Wersje 3P+N mogą być stosowane jako wyłączniki 4-biegunowe.
ETIMAT P10 Reset:
Wersja ETIMAT P10 Reset oferuje specjalną funkcję, w której położenie dźwigni jednoznacznie wskazuje przyczynę wyzwolenia.
Pozycja „Trip” (środkowa): wyzwolenie z powodu przeciążenia lub zwarcia.
Pozycja „Off” (dolna): ręczne wyłączenie.
Rozwiązanie to eliminuje możliwość pomyłki użytkownika i pozwala łatwo rozpoznać, czy wyłączenie nastąpiło wskutek awarii czy działania użytkownika. Dane techniczne wersji ETIMAT P10 Reset są zasadniczo takie same jak standardowego ETIMAT P10. Wersja jest dostępna z charakterystykami B i C w wykonaniach 1P, 1P+N, 2P, 3P oraz 3P+N. Szczegółowe numery katalogowe znajdują się w katalogu.
Seria ETIMAT P10-DC została specjalnie zaprojektowana do ochrony przewodów w obwodach prądu stałego.
Najważniejsze cechy:
Dane techniczne (ogólne):
Seria ETIMAT P10-DC jest dostępna w wykonaniach 1P oraz 2P. Należy pamiętać, że dwa wyłączniki jednobiegunowe nie mogą zastąpić jednego wyłącznika dwubiegunowego w zastosowaniach DC.
Seria ETIMAT 10 przeznaczona jest do zastosowań z prądami znamionowymi od 80 do 125 A.
Najważniejsze cechy:
Dane techniczne (ogólne):
Seria ETIMAT 10 (80–125 A) jest dostępna w wykonaniach 1P, 2P, 3P, 3P+N oraz 4P.
Wyłącznik nadprądowy (MCB) to aparat zabezpieczający, który automatycznie wyzwala się i odłącza obwód w przypadku wykrycia nieprawidłowych warunków pracy, takich jak nadmierny przepływ prądu. W przeciwieństwie do tradycyjnych bezpieczników topikowych, które po zadziałaniu wymagają wymiany, wyłączniki MCB można ponownie załączyć, dzięki czemu stanowią bardziej praktyczne i ekonomiczne rozwiązanie zapewniające ciągłą ochronę.
Jak działa wyłącznik nadprądowy?
Wyłączniki MCB wykorzystują dwa podstawowe mechanizmy wykrywania i reagowania na uszkodzenia:
Dobór odpowiedniego typu wyłącznika MCB powinien uwzględniać charakter instalacji elektrycznej oraz rodzaj zasilanych odbiorników. Wyłączniki klasyfikowane są według charakterystyki wyzwalania (krzywej wyzwalania), która określa zakres prądu powodującego ich zadziałanie.
Typ B:
Typ C:
Typ D:
Typ K:
Typ Z:
Zakres prądów znamionowych
Wyłączniki MCB są dostępne w szerokim zakresie prądów znamionowych, zazwyczaj od 0,5 do 125 A. Prąd znamionowy określa maksymalny prąd, jaki wyłącznik może przewodzić w normalnych warunkach pracy bez wyzwolenia. Właściwy dobór prądu znamionowego zapewnia skuteczną ochronę oraz eliminuje niepotrzebne wyłączenia.
Napięcie znamionowe:
Wyłączniki MCB są przeznaczone do pracy przy określonych poziomach napięcia – najczęściej 120–240 V w instalacjach mieszkaniowych oraz do 415 V w zastosowaniach przemysłowych.
Zdolność zwarciowa wyłącznika nadprądowego określa maksymalny prąd zwarciowy, który aparat może bezpiecznie wyłączyć bez uszkodzenia.
W instalacjach mieszkaniowych i lekkich komercyjnych najczęściej stosowane są wyłączniki o zdolności zwarciowej 6–10 kA. W zastosowaniach przemysłowych, gdzie spodziewane prądy zwarciowe są wyższe, wymagane mogą być wyłączniki o zdolności zwarciowej 15–25 kA lub większej.
Wyłączniki nadprądowe ETI są produkowane zgodnie z międzynarodowymi normami bezpieczeństwa IEC/EN 60898 oraz IEC/EN 60947-2.
Wybór odpowiedniego wyłącznika MCB ma kluczowe znaczenie dla bezpieczeństwa i niezawodności instalacji. Przy doborze należy uwzględnić następujące kryteria:
