002145520

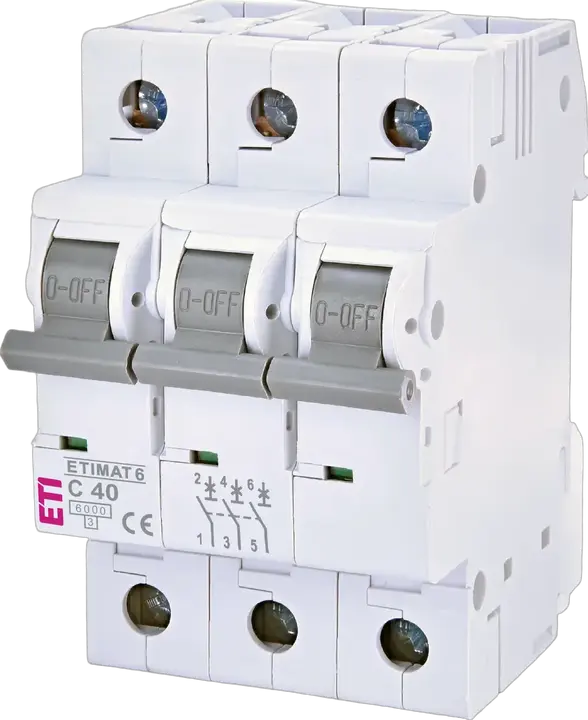

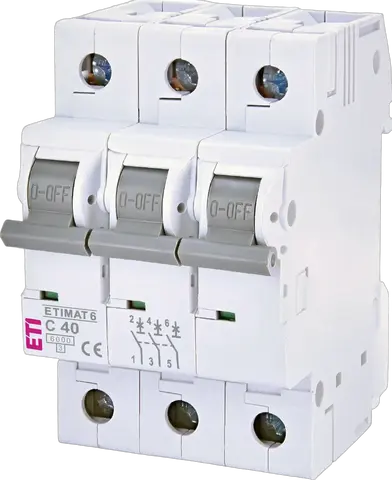

ETIMAT 6 3p C40 Wyłącznik nadprądowy

Numer katalogowy:: 002145520
Grupa katalogowa:: ETIMAT 6 Wyłączniki nadprądowe 6kA
Zastosowanie:: IEC/EN 60898-1, IEC 60947-2
Prąd znamionowy:: 40 A
Charakterystyka wyzwalania:: C
Ilość biegunów:: 3
Prąd zwarciowy:: 6 kA
Rodzaj napięcia:: AC
Napięcie znamionowe udarowe wytrzymywane Uimp:: 6 kV
Napięcie znamionowe AC:: 400 V
Częstotliwość znamionowa:: 50/60 Hz
Znamionowy przekrój poprzeczny:: 1-25 mm²
Normy:: IEC/EN 60898-1, IEC 60947-2
Funkcja:: MCB

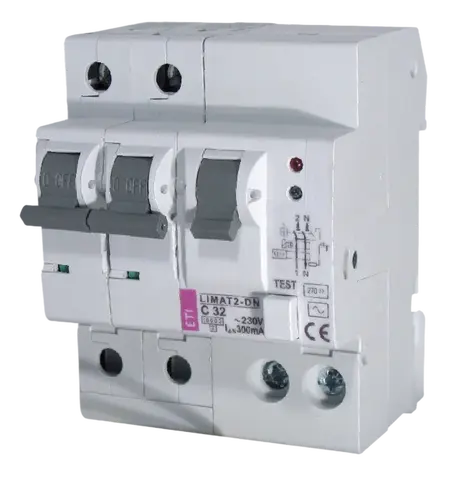

Akcesoria

Produkt

Jednostkowy kod EAN: 3838895265900
Waga netto: 0,317 kg
Szerokość: 52,8 mm
Wysokość: 85,4 mm
Głębokość: 72,63 mm
Jednostka miary magazynowej: pcs

Podstawowe opakowanie

Ilość w opakowaniu podstawowym: 4 pcs
Kod EAN opakowania podstawowego: 3838895279594
Waga opakowania podstawowego: 1,392 kg
Wysokość opakowania podstawowego: 0,077 m
Szerokość opakowania podstawowego: 0,09 m
Głębokość opakowania podstawowego: 0,221 m
Objętość opakowania podstawowego: 0,002 m³

Opakowanie transportowe

Ilość w opakowaniu transportowym: 36 pcs
Kod EAN opakowania transportowego: 3838895279600
Waga opakowania transportowego: 12,881 kg
Wysokość opakowania transportowego: 0,25 m
Szerokość opakowania transportowego: 0,235 m
Głębokość opakowania transportowego: 0,295 m
Objętość opakowania transportowego: 0,017 m³
Ilość na palecie: 1 872 pcs
Kod taryfy celnej: 85362010

Additional equipment possible: Tak
Rated insulation voltage Ui: 500 V
Built-in depth: 68 mm
Voltage type: AC
Rated short-circuit breaking capacity Icn according to EN 60898 at 400 V: 6 kA
Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V: 6 kA
Rated impulse withstand voltage Uimp: 4 kV
Degree of protection (IP): IP20
Release characteristic: C
Over voltage category: 3
Number of poles (total): 3
Pollution degree: 3
Number of protected poles: 3
Rated voltage: 400 V
Current limiting class: 3
Rated current: 40 A
Rated short-circuit breaking capacity Icn according to EN 60898 at 230 V: 6 kA
Width in number of modular spacings: 3
Frequency(Min): 50 Hz
Ambient temperature during operating(Min): -25 °C
Connectable conductor cross section solid-core(Min): 1 mm²
Connectable conductor cross section multi-wired(Min): 1 mm²
Connectable conductor cross section solid-core(Max): 25 mm²
Connectable conductor cross section multi-wired(Max): 25 mm²
Frequency(Max): 60
Ambient temperature during operating(Max): 55 °C

Klasyfikacja ETIM – wersja 9.0
