Wyłącznik nadprądowy (MCB) to rodzaj wyłącznika, który automatycznie wyzwala się i odłącza obwód w przypadku wykrycia nieprawidłowych warunków elektrycznych, takich jak nadmierny przepływ prądu. W przeciwieństwie do tradycyjnych bezpieczników topikowych, które ulegają przepaleniu i wymagają wymiany po wystąpieniu uszkodzenia, wyłączniki MCB można ponownie załączyć, co czyni je bardziej praktycznym i ekonomicznym rozwiązaniem zapewniającym ciągłą ochronę.

002133721

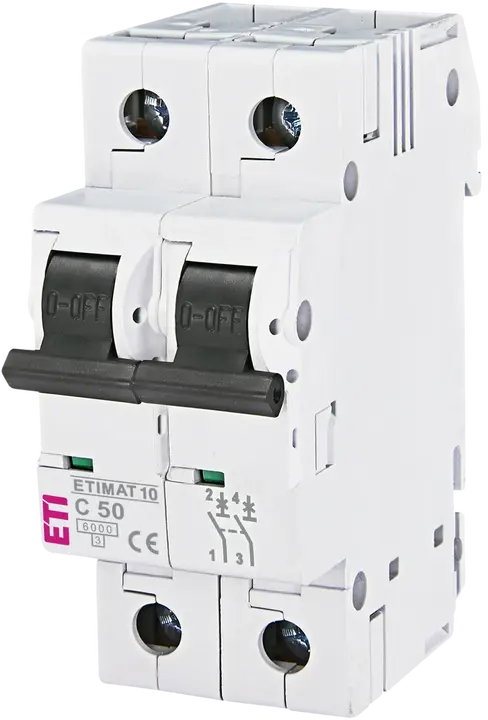

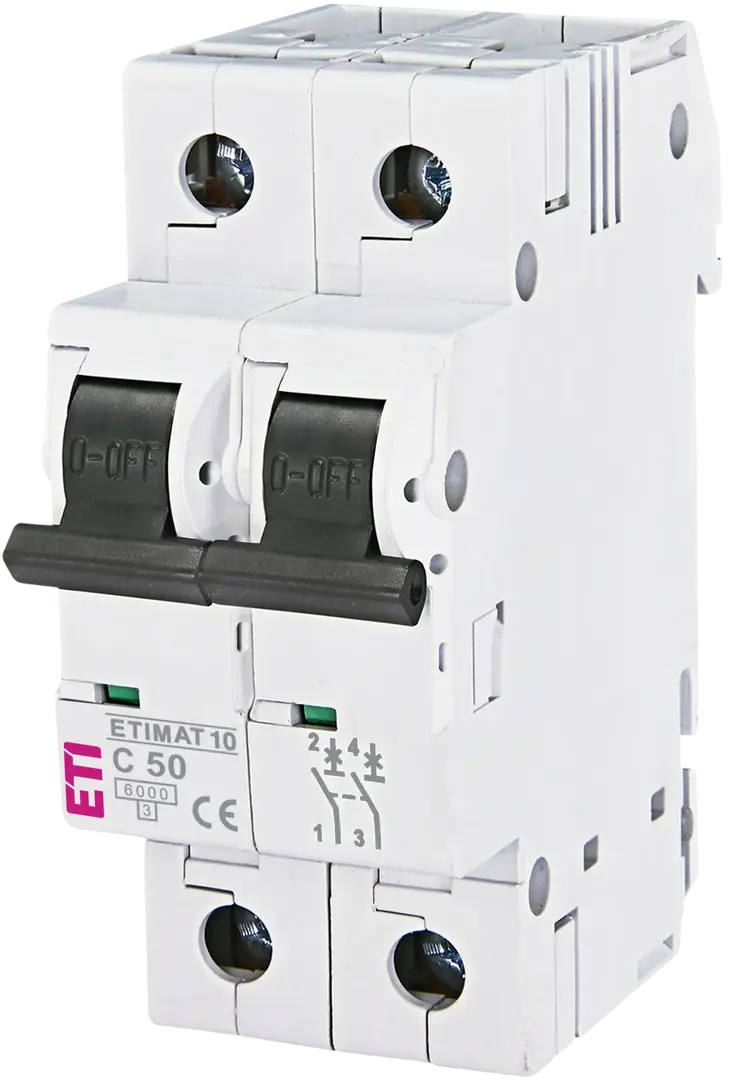

Obraz ETIMAT 10 2p C50 6kA

ETIMAT 10 2p C50 6kA Wyłącznik nadprądowy

Numer katalogowy:: 002133721
Głębokość:: 75 mm
Grupa katalogowa:: ETIMAT 10 Wyłączniki nadprądowe 6kA i 10kA
Zastosowanie:: IEC/EN 60898-1, IEC 60947-2
Stopień ochrony IP:: IP20
Prąd znamionowy:: 50 A
Charakterystyka wyzwalania:: C
Ilość biegunów:: 2
Prąd zwarciowy:: 6 kA
Rodzaj napięcia:: AC
Napięcie znamionowe udarowe wytrzymywane Uimp:: 6 kV
Napięcie znamionowe AC:: 400 V
Częstotliwość znamionowa:: 50/60 Hz
Znamionowy przekrój poprzeczny:: 1-25 mm²
Normy:: IEC/EN 60898-1, IEC 60947-2
Funkcja:: MCB

Produkt

Jednostkowy kod EAN: 3838895260561
Waga netto: 0,231 kg
Szerokość: 54 mm
Wysokość: 90,8 mm
Głębokość: 76,59 mm
Jednostka miary magazynowej: pcs

Podstawowe opakowanie

Ilość w opakowaniu podstawowym: 6 pcs
Kod EAN opakowania podstawowego: 3838895283119
Waga opakowania podstawowego: 1,522 kg
Objętość opakowania podstawowego: 1,47 dm³

Opakowanie transportowe

Ilość w opakowaniu transportowym: 54 pcs
Kod EAN opakowania transportowego: 3838895283126
Waga opakowania transportowego: 14,02 kg
Objętość opakowania transportowego: 17,4 dm³
Ilość na palecie: 2 808 pcs
Kod taryfy celnej: 85362010

Additional equipment possible: Tak
Rated insulation voltage Ui: 500 V
Built-in depth: 75 mm
Voltage type: Other
Rated short-circuit breaking capacity Icn according to EN 60898 at 400 V: 6 kA
Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V: 6 kA
Rated impulse withstand voltage Uimp: 6 kV
Degree of protection (IP): IP20
Release characteristic: C
Over voltage category: 3
Number of poles (total): 2
Pollution degree: 3
Number of protected poles: 2
Rated voltage: 400 V
Current limiting class: 3
Rated current: 50 A
Rated short-circuit breaking capacity Icn according to EN 60898 at 230 V: 6 kA
Width in number of modular spacings: 3
Frequency(Min): 50 Hz
Ambient temperature during operating(Min): -25 °C
Connectable conductor cross section solid-core(Min): 1 mm²
Connectable conductor cross section multi-wired(Min): 1 mm²
Connectable conductor cross section solid-core(Max): 25 mm²
Connectable conductor cross section multi-wired(Max): 25 mm²
Frequency(Max): 60
Ambient temperature during operating(Max): 55 °C

Klasyfikacja ETIM – wersja 9.0
