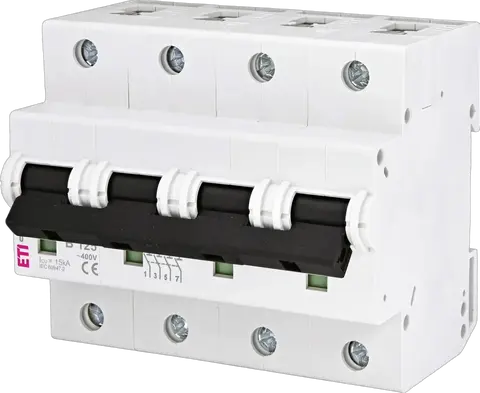

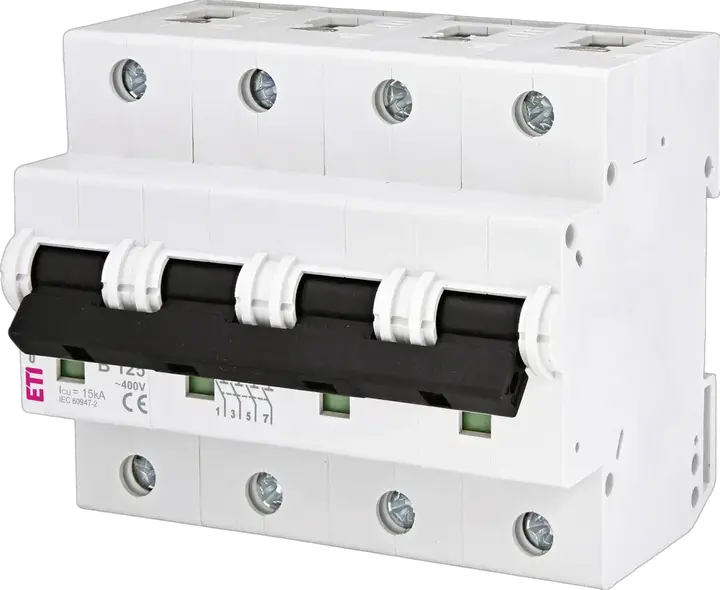

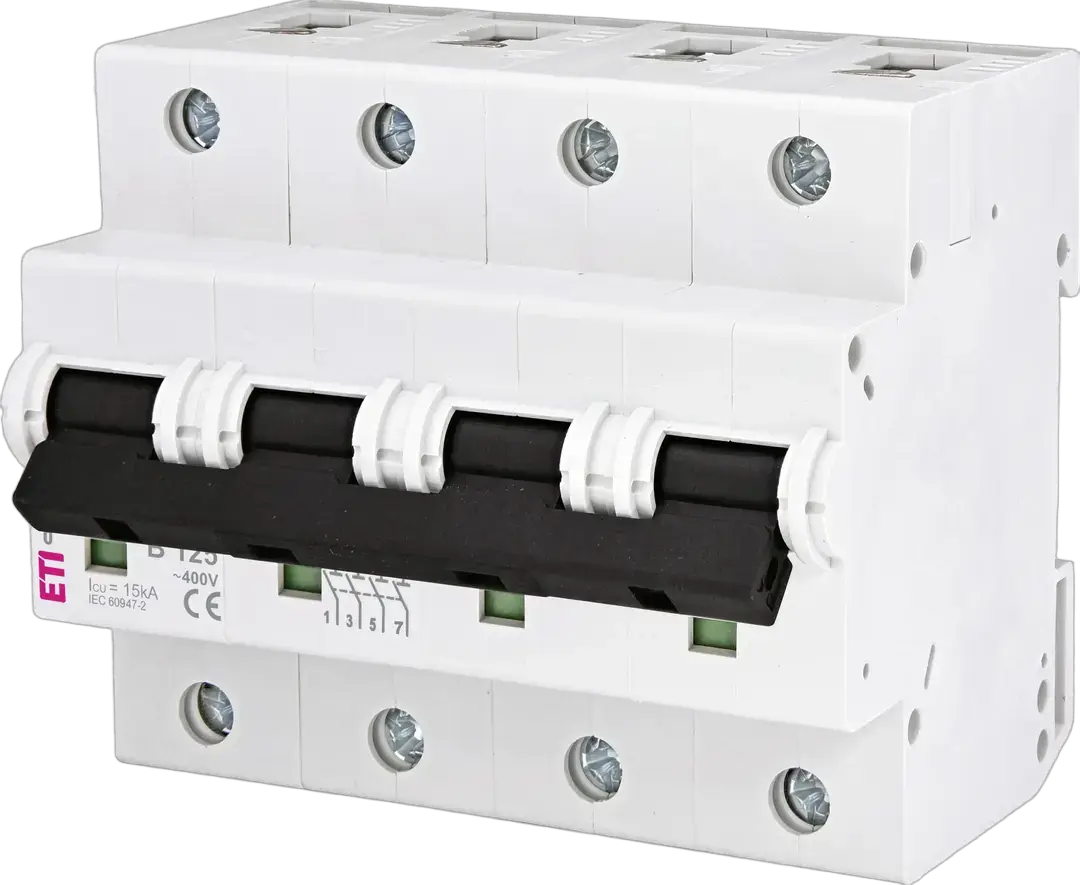

ETIMAT 10 4p B125 Wyłącznik nadprądowy

Numer katalogowy:: 002127733
Zastosowanie:: IEC/EN 60947-2
Prąd znamionowy:: 125 A
Charakterystyka wyzwalania:: B
Ilość biegunów:: 4
Prąd zwarciowy:: 15 kA
Rodzaj napięcia:: AC
Napięcie znamionowe udarowe wytrzymywane Uimp:: 4 kV
Napięcie znamionowe AC:: 415 V
Częstotliwość znamionowa:: 50/60 Hz
Znamionowy przekrój poprzeczny:: 2.5-50 mm²
Normy:: IEC/EN 60947-2
Funkcja:: MCB

Akcesoria

Produkt

Waga netto: 0,983 kg
Szerokość: 108 mm
Wysokość: 90,8 mm
Głębokość: 76,58 mm
Jednostka miary magazynowej: pcs

Podstawowe opakowanie

Ilość w opakowaniu podstawowym: 1 pcs
Kod EAN opakowania podstawowego: 3838895811435
Waga opakowania podstawowego: 1,023 kg
Wysokość opakowania podstawowego: 0,084 m
Szerokość opakowania podstawowego: 0,093 m
Głębokość opakowania podstawowego: 0,145 m
Objętość opakowania podstawowego: 0,001 m³

Opakowanie transportowe

Ilość w opakowaniu transportowym: 14 pcs
Kod EAN opakowania transportowego: 3838895811442
Waga opakowania transportowego: 14,672 kg
Wysokość opakowania transportowego: 0,25 m
Szerokość opakowania transportowego: 0,235 m
Głębokość opakowania transportowego: 0,295 m
Objętość opakowania transportowego: 0,017 m³
Ilość na palecie: 728 pcs
Kod taryfy celnej: 85362090

Additional equipment possible: Tak
Rated insulation voltage Ui: 440 V
Built-in depth: 75 mm
Voltage type: AC
Rated short-circuit breaking capacity Icn according to EN 60898 at 400 V: 10 kA
Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V: 15 kA
Rated impulse withstand voltage Uimp: 4 kV
Degree of protection (IP): IP20
Release characteristic: B
Over voltage category: 3
Number of poles (total): 4
Pollution degree: 3
Number of protected poles: 4
Rated voltage: 415 V
Current limiting class: 3
Rated current: 125 A
Rated short-circuit breaking capacity Icn according to EN 60898 at 230 V: 10 kA
Width in number of modular spacings: 6
Frequency(Min): 50 Hz
Ambient temperature during operating(Min): -25 °C
Connectable conductor cross section solid-core(Min): 2,5 mm²
Connectable conductor cross section multi-wired(Min): 2,5 mm²
Connectable conductor cross section solid-core(Max): 50 mm²
Connectable conductor cross section multi-wired(Max): 50 mm²
Frequency(Max): 60
Ambient temperature during operating(Max): 55 °C

Klasyfikacja ETIM – wersja 9.0
