Wyłącznik nadprądowy (MCB) to rodzaj wyłącznika, który automatycznie wyzwala się i odłącza obwód w przypadku wykrycia nieprawidłowych warunków elektrycznych, takich jak nadmierny przepływ prądu. W przeciwieństwie do tradycyjnych bezpieczników topikowych, które ulegają przepaleniu i wymagają wymiany po wystąpieniu uszkodzenia, wyłączniki MCB można ponownie załączyć, co czyni je bardziej praktycznym i ekonomicznym rozwiązaniem zapewniającym ciągłą ochronę.

002125716

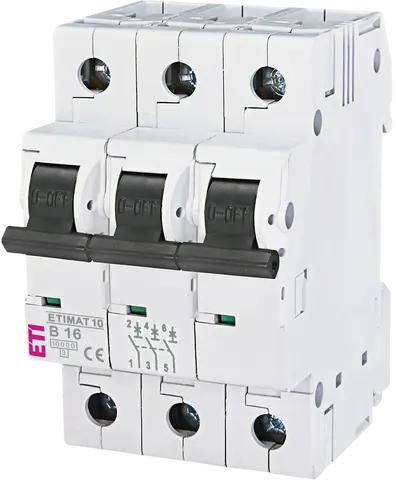

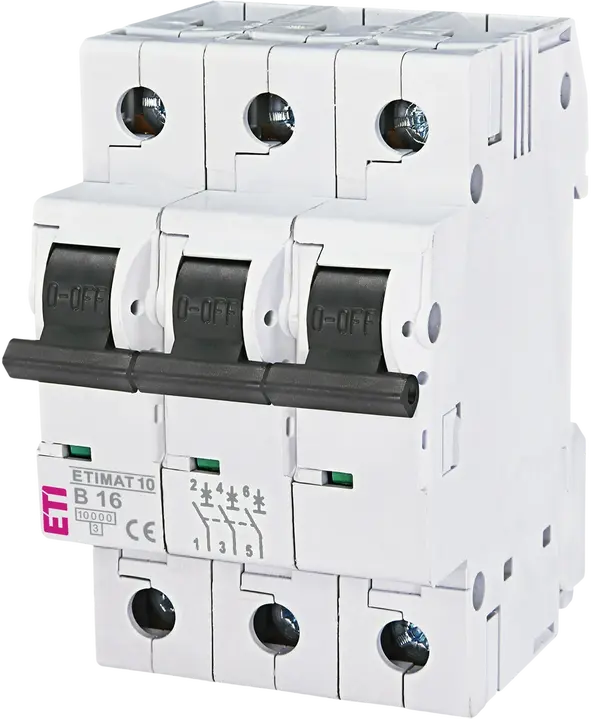

Obraz ETIMAT 10 3p B16

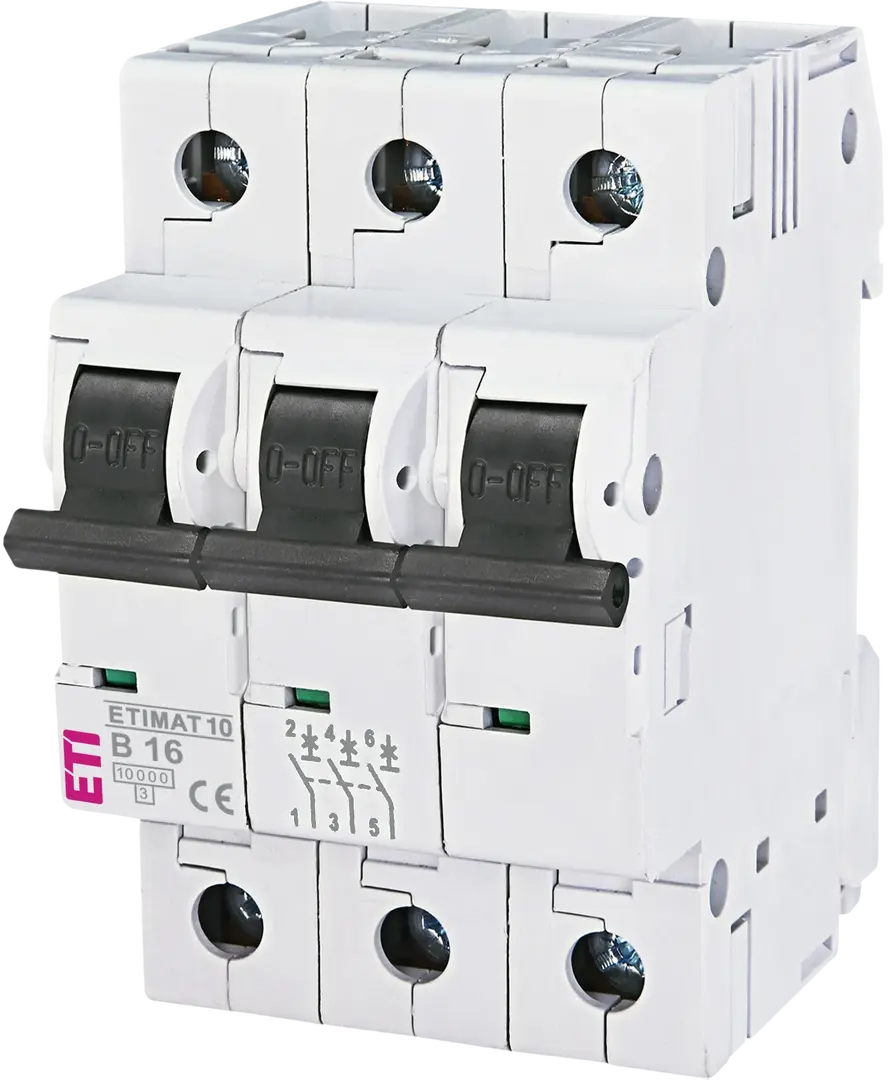

ETIMAT 10 3p B16 Wyłącznik nadprądowy

Numer katalogowy:: 002125716
Głębokość:: 68 mm
Grupa katalogowa:: ETIMAT 10 Wyłączniki nadprądowe 6kA i 10kA
Zastosowanie:: IEC/EN 60898-1, IEC 60947-2
Stopień ochrony IP:: IP20
Prąd znamionowy:: 16 A
Charakterystyka wyzwalania:: B
Ilość biegunów:: 3
Prąd zwarciowy:: 10 kA
Rodzaj napięcia:: AC
Napięcie znamionowe udarowe wytrzymywane Uimp:: 6 kV
Napięcie znamionowe AC:: 400 V
Częstotliwość znamionowa:: 50/60 Hz
Znamionowy przekrój poprzeczny:: 1-25 mm²
Normy:: IEC/EN 60898-1, IEC 60947-2
Funkcja:: MCB

Produkt

Jednostkowy kod EAN: 5904722938373
Waga netto: 0,307 kg
Szerokość: 81 mm
Wysokość: 90,8 mm
Głębokość: 78,64 mm
Jednostka miary magazynowej: pcs

Podstawowe opakowanie

Ilość w opakowaniu podstawowym: 4 pcs
Kod EAN opakowania podstawowego: 5904722938380
Waga opakowania podstawowego: 1,332 kg
Objętość opakowania podstawowego: 1,47 dm³

Opakowanie transportowe

Ilość w opakowaniu transportowym: 36 pcs
Kod EAN opakowania transportowego: 5904722938397
Waga opakowania transportowego: 12,02 kg
Objętość opakowania transportowego: 17,4 dm³
Ilość na palecie: 1 872 pcs
Kod taryfy celnej: 85362010

Additional equipment possible: Tak
Rated insulation voltage Ui: 500 V
Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 230 V: 15 kA
Built-in depth: 68 mm
Voltage type: AC
Rated short-circuit breaking capacity Icn according to EN 60898 at 400 V: 10 kA
Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V: 10 kA
Rated impulse withstand voltage Uimp: 6 kV
Degree of protection (IP): IP20
Release characteristic: B
Over voltage category: 3
Number of poles (total): 3
Pollution degree: 3
Number of protected poles: 3
Rated voltage: 400 V
Current limiting class: 3
Rated current: 16 A
Rated short-circuit breaking capacity Icn according to EN 60898 at 230 V: 10 kA
Width in number of modular spacings: 3
Frequency(Min): 50 Hz
Ambient temperature during operating(Min): -25 °C
Connectable conductor cross section solid-core(Min): 1 mm²
Connectable conductor cross section multi-wired(Min): 1 mm²
Connectable conductor cross section solid-core(Max): 25 mm²
Connectable conductor cross section multi-wired(Max): 25 mm²
Frequency(Max): 60
Ambient temperature during operating(Max): 55 °C

Klasyfikacja ETIM – wersja 9.0
