001901231

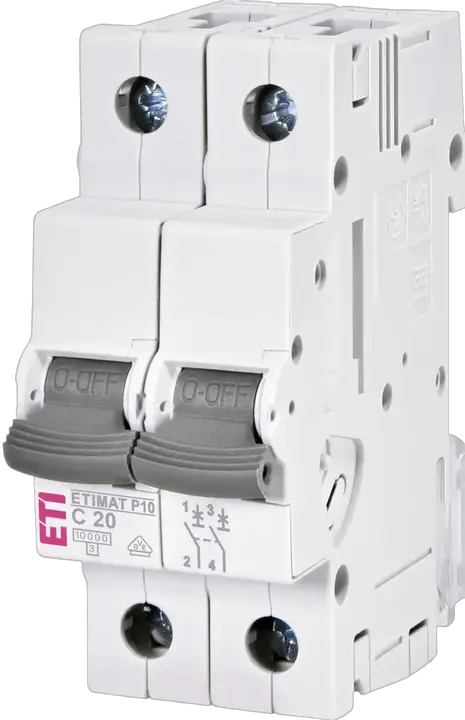

ETIMAT P10 2p C20 Wyłącznik nadprądowy

Numer katalogowy:: 001901231
Zastosowanie:: EN/IEC 60898
Prąd znamionowy:: 20 A
Charakterystyka wyzwalania:: C
Ilość biegunów:: 2
Prąd zwarciowy:: 10 kA
Rodzaj napięcia:: AC
Napięcie znamionowe udarowe wytrzymywane Uimp:: 6 kV
Napięcie znamionowe AC:: 415 V
Częstotliwość znamionowa:: 50/60 Hz
Znamionowy przekrój poprzeczny:: 1-25 mm²
Normy:: EN/IEC 60898
Funkcja:: MCB

Akcesoria

Produkt

Jednostkowy kod EAN: 3838895953180
Waga netto: 205 g
Szerokość: 35,6 mm
Wysokość: 89 mm
Głębokość: 74,74 mm
Jednostka miary magazynowej: pcs

Podstawowe opakowanie

Ilość w opakowaniu podstawowym: 6 pcs
Kod EAN opakowania podstawowego: 3838895953197
Waga opakowania podstawowego: 1,286 kg
Wysokość opakowania podstawowego: 79 mm
Szerokość opakowania podstawowego: 91 mm
Głębokość opakowania podstawowego: 220 mm
Objętość opakowania podstawowego: 1,582 dm³

Opakowanie transportowe

Ilość w opakowaniu transportowym: 54 pcs
Kod EAN opakowania transportowego: 3838895953203
Waga opakowania transportowego: 11,927 kg
Wysokość opakowania transportowego: 0,25 m
Szerokość opakowania transportowego: 0,235 m
Głębokość opakowania transportowego: 0,295 m
Objętość opakowania transportowego: 0,017 m³
Ilość na palecie: 2 808 pcs
Kod taryfy celnej: 85362010

Additional equipment possible: Tak
Rated insulation voltage Ui: 500 V
Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 230 V: 10 kA
Built-in depth: 70 mm
Voltage type: AC
Rated short-circuit breaking capacity Icn according to EN 60898 at 400 V: 10 kA
Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V: 10 kA
Rated impulse withstand voltage Uimp: 6 kV
Degree of protection (IP): IP20
Release characteristic: C
Over voltage category: 3
Number of poles (total): 2
Pollution degree: 2
Number of protected poles: 2
Rated voltage: 415 V
Current limiting class: 3
Rated current: 20 A
Flush-mounted installation: Tak
Rated short-circuit breaking capacity Icn according to EN 60898 at 230 V: 10 kA
Width in number of modular spacings: 2
Frequency(Min): 50 Hz
Ambient temperature during operating(Min): -40 °C
Connectable conductor cross section solid-core(Min): 1 mm²
Connectable conductor cross section multi-wired(Min): 1 mm²
Connectable conductor cross section solid-core(Max): 25 mm²
Connectable conductor cross section multi-wired(Max): 25 mm²
Frequency(Max): 60
Ambient temperature during operating(Max): 70 °C
