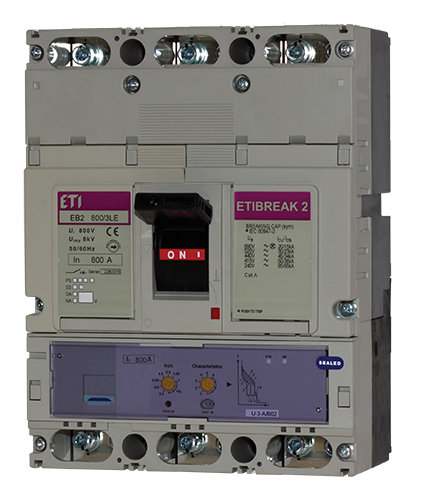

Wyłącznik mocy EB2 800/4LE 800A 4p APGN 004672183
Specyfikacje
- Numer katalogowy:
- 004672183
- Opis:
- EB2 800/4LE 800A 4p APGN
- Opis:
- Wyłącznik mocy
- Grupa katalogowa:
- EB2
- Prąd znamionowy (A):
- 800
- Ilość biegunów:
- 4
- Typ podłączenia:
- przyłącze przednie
- Napięcie znamionowe udarowe wytrzymywane Uimp (kV):
- 8
- Znamionowa zwarciowa zdolność wyłączania przy 415V Icu/Ics (kA):
- 50/50
- Znamionowe napięcie robocze (V AC):
- 690V
- Znamionowe napięcie pracy (V DC):
- n.a.
- Znamionowe napięcie izolacji (V):
- 800
- Nastawa termiczna:
- 0,4-1
- Nastawa magnetyczna:
- adjustable
- Regulowane lub stałe:
- regulowany
- Normy:
- 60947
Dokumenty
Dane logistyczne
Produkt
- Taryfa celna
- 85362090

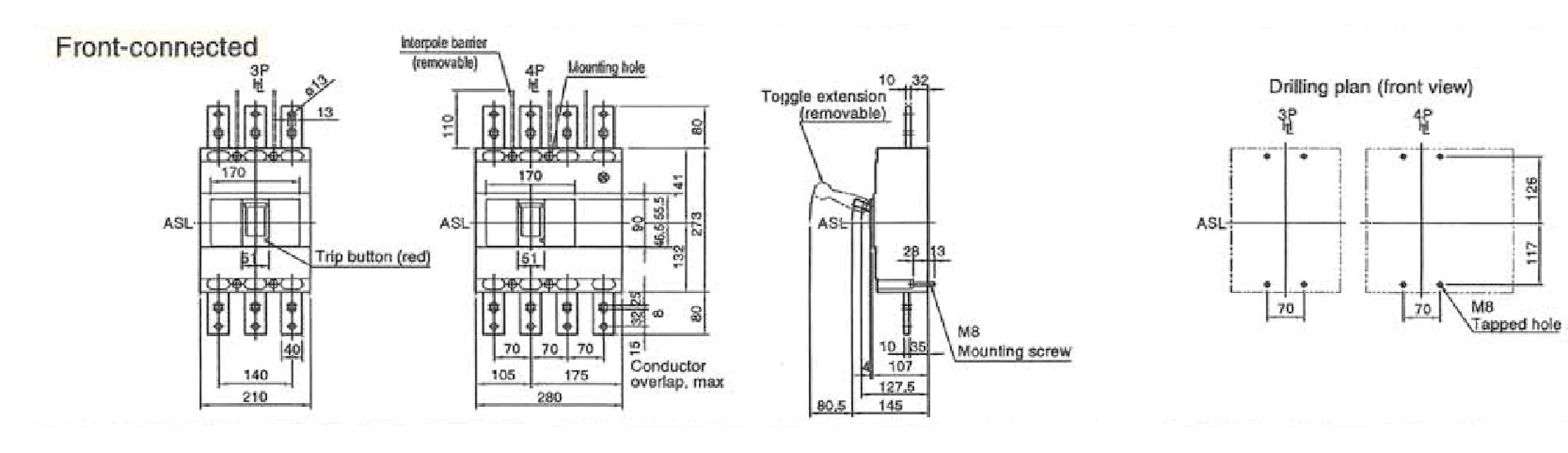

- logis_net_width
- 280 mm
- logis_net_height
- 433 mm
- logis_net_depth
- 143 mm
Opakowanie transportowe
- Ilość
- 1
- EAN
- 3838895703938
- Waga
- 12.3 kg
- Ilość na palecie
- 65
Klasyfikacja ETIM
- Klasyfikacja
- EC000228
- Opis
- Wyłącznik do transformatorów, generatorów i zabezp. instalacji elektrycznej
- Znamionowy prąd ciągły Iu
- 800A
- Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
- 50/50kA
- Zakres nastawy wyzwalacza przeciążeniowego
- 320…800A
- Zakres nastawczy wyzwalacza zwarciowego zwłocznego
- 800…8000A
- Zakres nastawy wyzwalacza zwarciowego
- 4480…9600A
- Zintegrowane zabezpieczenie przed zwarciem doziemnym
- Tak
- Rodzaj podłączenia styków głównych
- Połączenie śrubowe
- Budowa urządzenia
- Urządzenie mocowane na stałe
- Ze wskaźnikiem wyłączenia
- Tak
- Liczba biegunów
- 4
- Rodzaj elementu wykonawczego
- Przycisk wahadłowy
- Wbudowany napęd silnikowy
- Nie
- Opcjonalny napęd silnikowy
- Tak
- Stopień ochrony (IP)
- IP20
Obrazy i schematy
Oprogramowanie i sterowniki
Oprogramowanie jest dostarczane w stanie, w jakim jest, bez żadnych gwarancji ani rękojmi. Autor nie jest zobowiązany do zapewnienia wsparcia, serwisu, poprawek ani uaktualnień programów lub sterowników darmowego oprogramowania.
Tagi
Akcesoria 41
>
>
0
EB2 800/4LE 800A 4p APGN
