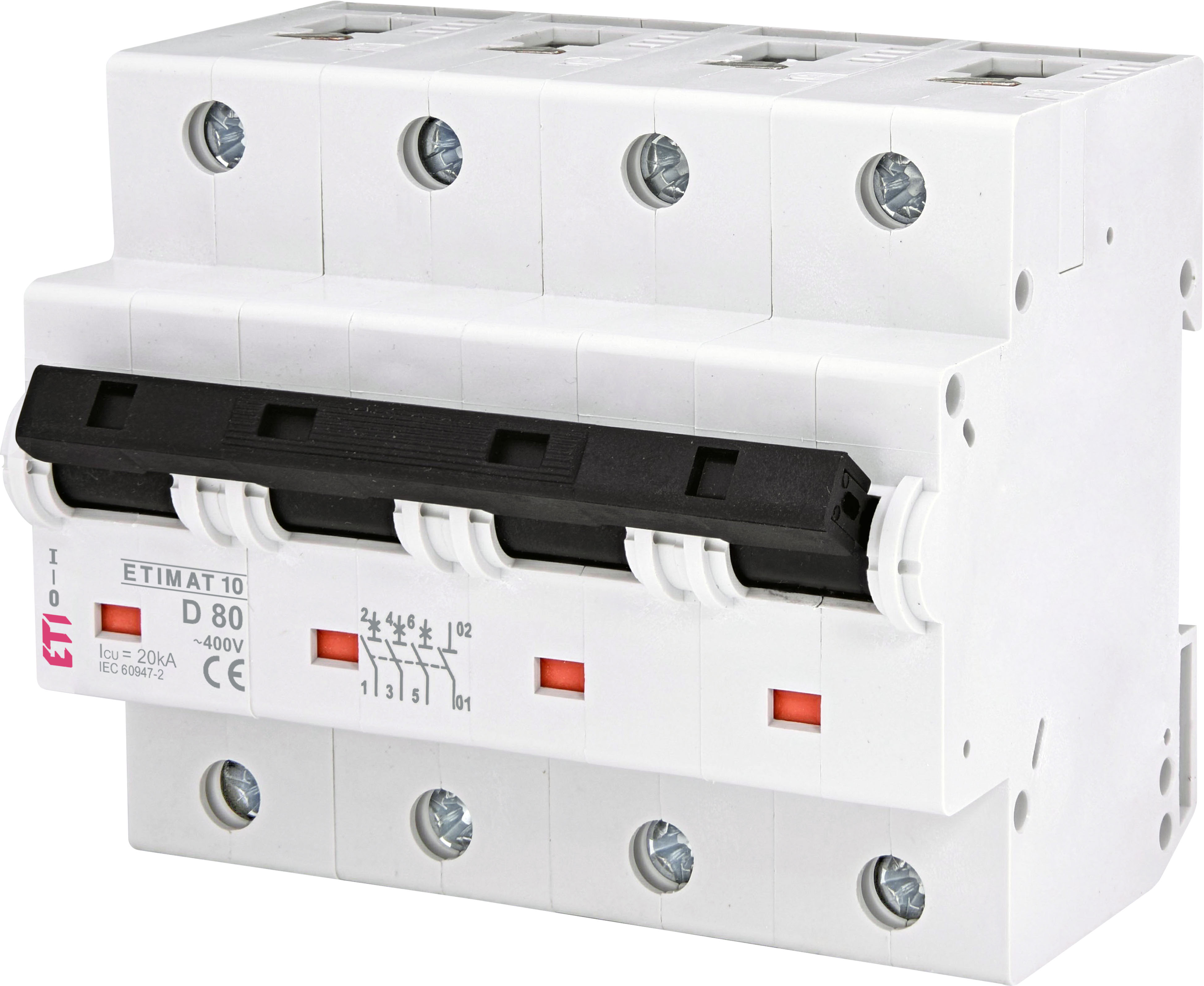

Wyłącznik nadprądowy ETIMAT 10 3p+N D80 002156731
Specyfikacje
- Numer katalogowy:
- 002156731
- Opis:
- ETIMAT 10 3p+N D80
- Opis:
- Wyłącznik nadprądowy
- Prąd znamionowy (A):
- 80
- Charakterystyka wyzwalania:
- D
- Ilość biegunów:
- 3+N
- Prąd zwarciowy (kA):
- 20
- Rodzaj napięcia:
- AC
- Napięcie znamionowe (V):
- 400
- Częstotliwość znamionowa (Hz):
- 50/60
- Napięcie znamionowe udarowe wytrzymywane Uimp (kV):
- 4
- Znamionowy przekrój poprzeczny:
- 2.5 - 50
- Normy:
- IEC/EN 60898-1, IEC 60947-2
- Funkcja:
- MCB
Dokumenty
Dane logistyczne
Produkt
- Taryfa celna
- 85362090
- logis_net_width
- 108 mm
- logis_net_height
- 91 mm
- logis_net_depth
- 77 mm
Opakowanie podstawowe
- Ilość
- 1
- EAN
- 3838895328452
- Waga
- 1.015 kg
Opakowanie transportowe
- Ilość
- 14
- EAN
- 3838895328469
- Waga
- 14.445 kg
- Ilość na palecie
- 728
Klasyfikacja ETIM
- Klasyfikacja
- EC000042
- Opis
- Wyłącznik nadprądowy
- Charakterystyka wyzwalania
- D
- Liczba biegunów (całkowita)
- 4
- Liczba biegunów chronionych
- 3
- Prąd znamionowy
- 80A
- Napięcie znamionowe
- 400V
- Napięcie znamionowe izolacji Ui
- 440V
- Znamionowe napięcie udarowe wytrzymywane Uimp
- 4kV
- Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
- 20kA
- Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
- 20kA
- Rodzaj napięcia
- AC
- Rodzaj napędu
- 50…60Hz
- Klasa ograniczenia energii
- 3
- Jednocześnie rozłączany biegun N
- Tak
- Kategoria przepięcia
- 3
- Stopień zanieczyszczenia
- 3
- Możliwość dodatkowego wyposażenia
- Tak
- Szerokość wyrażona liczbą modułów
- 6
- Głębokość wbudowania
- 75mm
- Stopień ochrony (IP)
- IP20
- Temperatura otoczenia w warunkach pracy
- -25…55°C
- Przekrój przyłączanego przewodu wielożyłowego
- 2.5…50mm²
- Przekrój przyłączanego przewodu jednodrutowego
- 2.5…50mm²

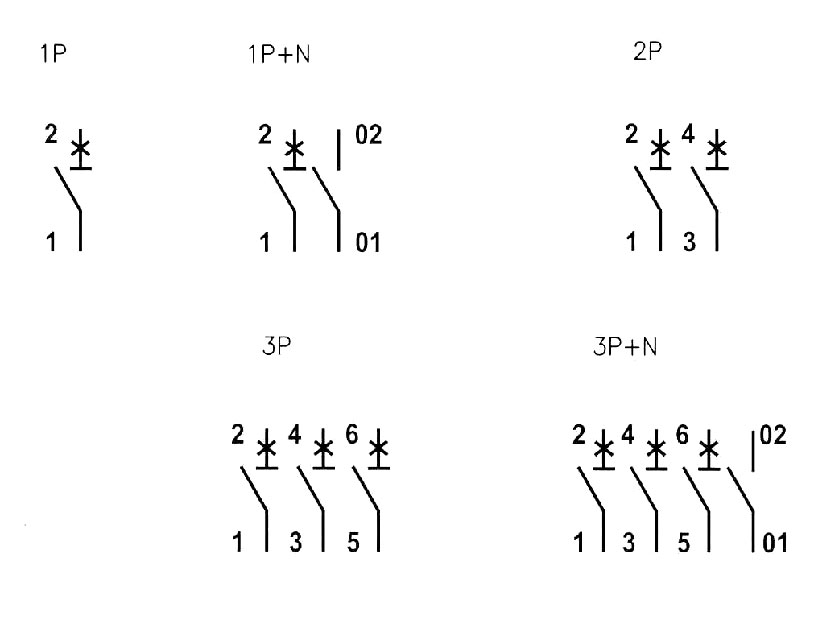

Obrazy i schematy
