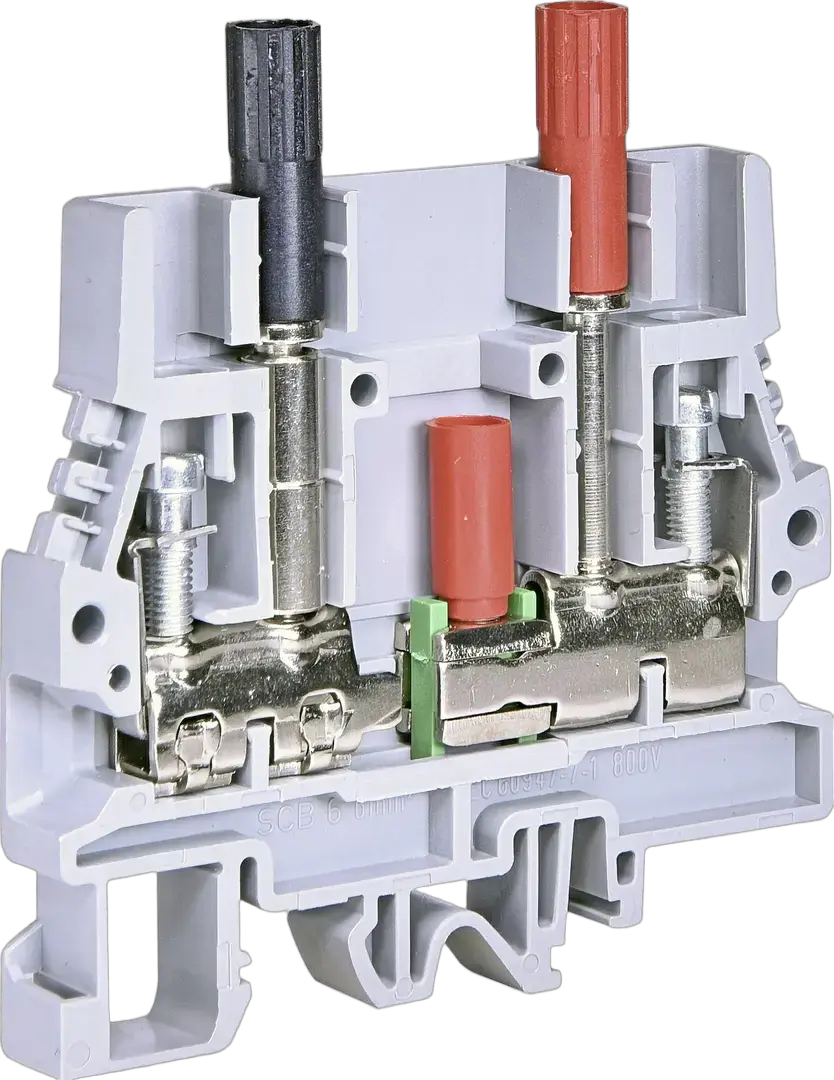

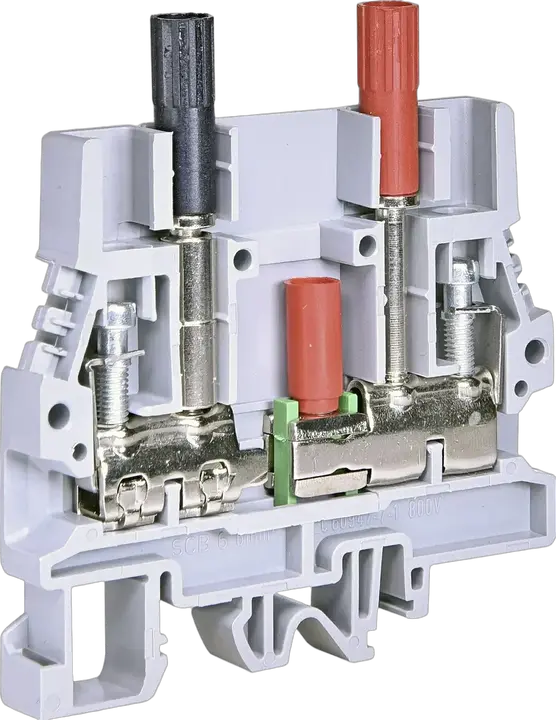

ESC-SCB.6/CD Złączka

Numer katalogowy:: 003903222
Napięcie znamionowe AC:: 800 V
Napięcie znamionowe DC:: 800 V
Grupa katalogowa:: Śrubowe bloki zacisków ES
Sposób montażu:: TH 35
Typ:: ES Screw Type Terminal Blocks
Kolor:: Szary
Znamionowy przekrój poprzeczny:: 6 mm²
Napięcie znamionowe udarowe wytrzymywane Uimp:: 8 kV
Maksymalny prąd przy znamionowym przekroju:: 41 mm²
Przekrój przewodu przyłączeniowego, żyła pełna:: 5-10 mm²
Podłączenie:: No
Wymagane zakończenie:: Yes
Funkcja:: Measuring terminals ES

Akcesoria

Produkt

Jednostkowy kod EAN: 3838895861201
Waga netto: 0,039 kg
Szerokość: 8,2 mm
Wysokość: 69,5 mm
Głębokość: 72,4 mm
Jednostka miary magazynowej: pcs

Opakowanie transportowe

Ilość w opakowaniu transportowym: 80 pcs
Kod EAN opakowania transportowego: 3838895830764
Waga opakowania transportowego: 3,186 kg
Wysokość opakowania transportowego: 75 mm
Szerokość opakowania transportowego: 290 mm
Głębokość opakowania transportowego: 210 mm
Objętość opakowania transportowego: 4,568 dm³
Ilość na palecie: 12 480 pcs
Kod taryfy celnej: 85369010

Type of cross disconnection: Sliding
Width: 8 mm
Material insulation body: Thermoplastic
Rated current In: 41 A
Mounting method: DIN rail (top hat rail)/G-rail TH35/G32
Number of levels: 1
Type of electrical connection 1: Screw connection
Type of slitting: Sliding
Number of clamp positions per level: 2
Closing plate required: Tak
Type of electrical connection 2: Screw connection
Rated voltage: 800 V
Colour: Grey
With integrated test socket: Tak
Height: 77 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 0,5 mm²
Connectable conductor cross section multi-wired(Min): 0,5 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 0,5 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 0,5 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 10 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 10 mm²
Connectable conductor cross section multi-wired(Max): 10 mm²
Operating temperature(Max): 100 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 6 mm²

Klasyfikacja ETIM – wersja 9.0
