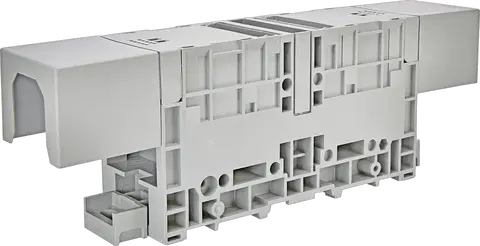

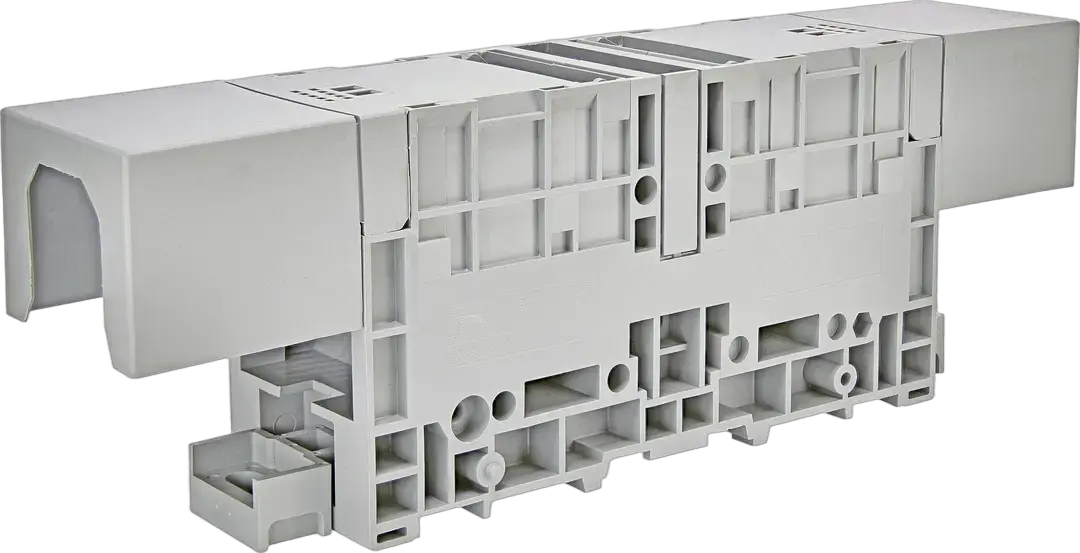

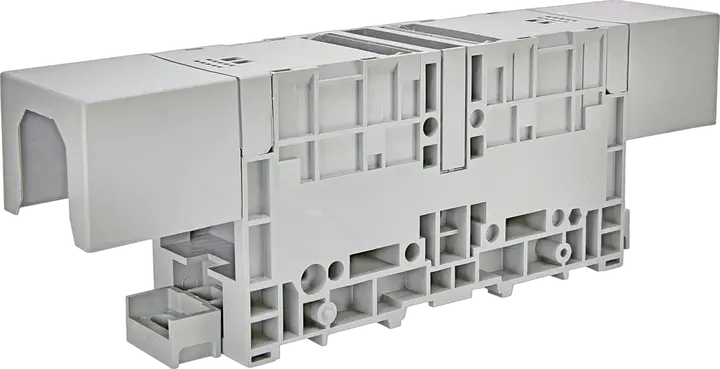

ESC-GPM.240/FIX Złączka

Numer katalogowy:: 003903217
Napięcie znamionowe AC:: 1000 V
Napięcie znamionowe DC:: 1000 V
Grupa katalogowa:: Śrubowe bloki zacisków ES
Sposób montażu:: Mocowanie na śrubę
Typ:: ES Screw Type Terminal Blocks
Poziom:: Pojedyncze
Kolor:: Szary
Znamionowy przekrój poprzeczny:: 240 mm²
Napięcie znamionowe udarowe wytrzymywane Uimp:: 12 kV
Maksymalny prąd przy znamionowym przekroju:: 415 mm²
Maksymalny prąd przy maksymalnym przekroju:: 600 mm²
Przekrój przewodu przyłączeniowego, żyła pełna:: 240 mm²
Podłączenie:: No
Wymagane zakończenie:: No

Akcesoria

Produkt

Jednostkowy kod EAN: 3838895860457
Waga netto: 0,552 kg
Szerokość: 52 mm
Wysokość: 250 mm
Głębokość: 83,5 mm
Jednostka miary magazynowej: pcs

Opakowanie transportowe

Ilość w opakowaniu transportowym: 4 pcs
Kod EAN opakowania transportowego: 3838895830665
Waga opakowania transportowego: 2,426 kg
Wysokość opakowania transportowego: 140 mm
Szerokość opakowania transportowego: 307 mm
Głębokość opakowania transportowego: 182 mm
Objętość opakowania transportowego: 7,822 dm³
Ilość na palecie: 336 pcs
Kod taryfy celnej: 85369010

Explosion-tested version 'Ex e': Tak
Width: 52 mm
Material insulation body: Thermoplastic
Rated current In: 600 A
Mounting method: Direct mounting
Number of levels: 1
Type of electrical connection 1: Bolt connection
Number of clamp positions per level: 2
Type of electrical connection 2: Bolt connection
Rated voltage: 1 000 V
Colour: Grey
Height: 89 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section fine-strand with cable end sleeve(Min): 35 mm²
Operating temperature(Min): -40 °C
Operating temperature(Max): 100 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 300 mm²

Klasyfikacja ETIM – wersja 9.0
