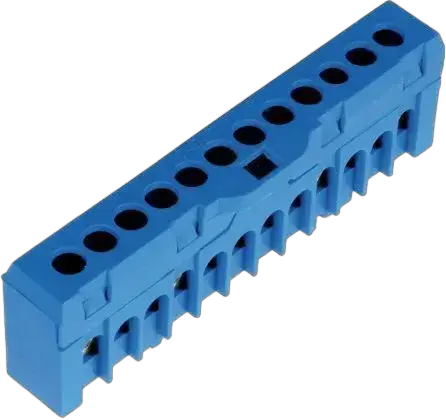

ESC-QBLOK1201 Blok rozdzielczy

Numer katalogowy:: 003903206
Napięcie znamionowe AC:: 500 V
Napięcie znamionowe DC:: 500 V
Grupa katalogowa:: Śrubowe bloki zacisków ES
Sposób montażu:: TH 35
Typ:: ES Screw Type Terminal Blocks
Poziom:: Pojedyncze
Kolor:: Niebieski
Znamionowy przekrój poprzeczny:: 10 mm²
Maksymalny prąd przy znamionowym przekroju:: 63 mm²
Maksymalny prąd przy maksymalnym przekroju:: 63 mm²
Przekrój przewodu przyłączeniowego, żyła pełna:: 16 mm²
Podłączenie:: No
Wymagane zakończenie:: No
Funkcja:: Equipotential distribution terminal boards

Produkt

Jednostkowy kod EAN: 3838895862796
Waga netto: 0,028 kg
Szerokość: 85,1 mm
Wysokość: 31,9 mm
Głębokość: 15,5 mm
Jednostka miary magazynowej: pcs

Opakowanie transportowe

Ilość w opakowaniu transportowym: 10 pcs
Kod EAN opakowania transportowego: 3838895797715
Waga opakowania transportowego: 0,497 kg
Wysokość opakowania transportowego: 40 mm
Szerokość opakowania transportowego: 134 mm
Głębokość opakowania transportowego: 116 mm
Objętość opakowania transportowego: 0,622 dm³
Ilość na palecie: 12 080 pcs
Kod taryfy celnej: 85369010

Width: 16 mm
Material insulation body: Thermoplastic
Rated current In: 63 A
Mounting method: DIN rail (top hat rail) 35 mm
Number of levels: 1
Type of electrical connection 1: Screw connection
Type of electrical connection 2: Screw connection
Rated voltage: 500 V
Colour: Blue
Height: 33 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 1,5 mm²
Connectable conductor cross section multi-wired(Min): 1,5 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 1,5 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 1,5 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 16 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 10 mm²
Connectable conductor cross section multi-wired(Max): 10 mm²
Operating temperature(Max): 100 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 10 mm²

Klasyfikacja ETIM – wersja 9.0
