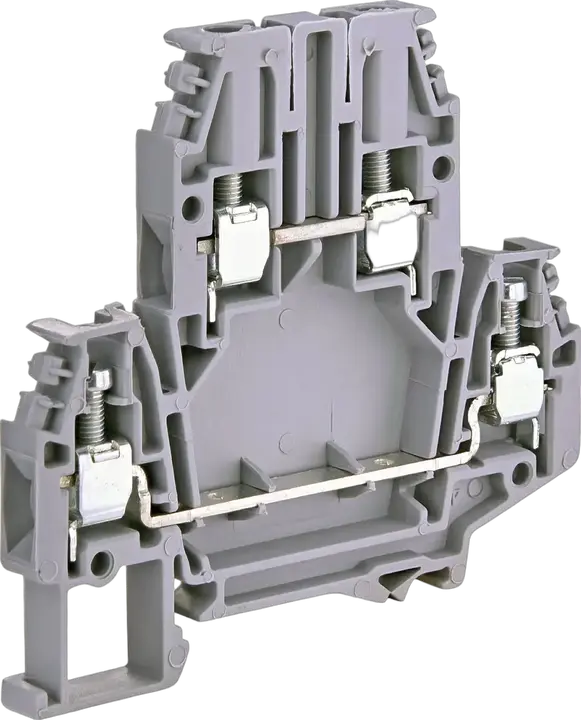

ESC2-DBC.4 Złączka

Numer katalogowy:: 003903054
Napięcie znamionowe AC:: 630 V
Napięcie znamionowe DC:: 630 V
Grupa katalogowa:: Śrubowe bloki zacisków ES
Sposób montażu:: TH 35
Typ:: ES Screw Type Terminal Blocks
Poziom:: Podwójne
Kolor:: Szary
Znamionowy przekrój poprzeczny:: 4 mm²
Napięcie znamionowe udarowe wytrzymywane Uimp:: 8 kV
Maksymalny prąd przy znamionowym przekroju:: 32 mm²
Przekrój przewodu przyłączeniowego, żyła pełna:: 0.2-6 mm²
Podłączenie:: Yes
Wymagane zakończenie:: Yes

Akcesoria

Produkt

Jednostkowy kod EAN: 3838895861010
Waga netto: 20 g
Szerokość: 6 mm
Wysokość: 70 mm
Głębokość: 65 mm
Jednostka miary magazynowej: pcs

Opakowanie transportowe

Ilość w opakowaniu transportowym: 100 pcs
Kod EAN opakowania transportowego: 3838895788508
Waga opakowania transportowego: 1,935 kg
Wysokość opakowania transportowego: 75 mm
Szerokość opakowania transportowego: 290 mm
Głębokość opakowania transportowego: 210 mm
Objętość opakowania transportowego: 4,568 dm³
Ilość na palecie: 15 600 pcs
Kod taryfy celnej: 85369010

Width: 6 mm
Material insulation body: Thermoplastic
Rated current In: 32 A
Mounting method: DIN rail (top hat rail) 35 mm
Number of levels: 2
Type of electrical connection 1: Screw connection
Number of clamp positions per level: 2
Closing plate required: Tak
Type of electrical connection 2: Screw connection
Rated voltage: 630 V
Colour: Grey
Height: 66 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 0,2 mm²
Connectable conductor cross section multi-wired(Min): 0,2 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 0,2 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 0,2 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 6 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 6 mm²
Connectable conductor cross section multi-wired(Max): 6 mm²
Operating temperature(Max): 100 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 4 mm²

Klasyfikacja ETIM – wersja 9.0
