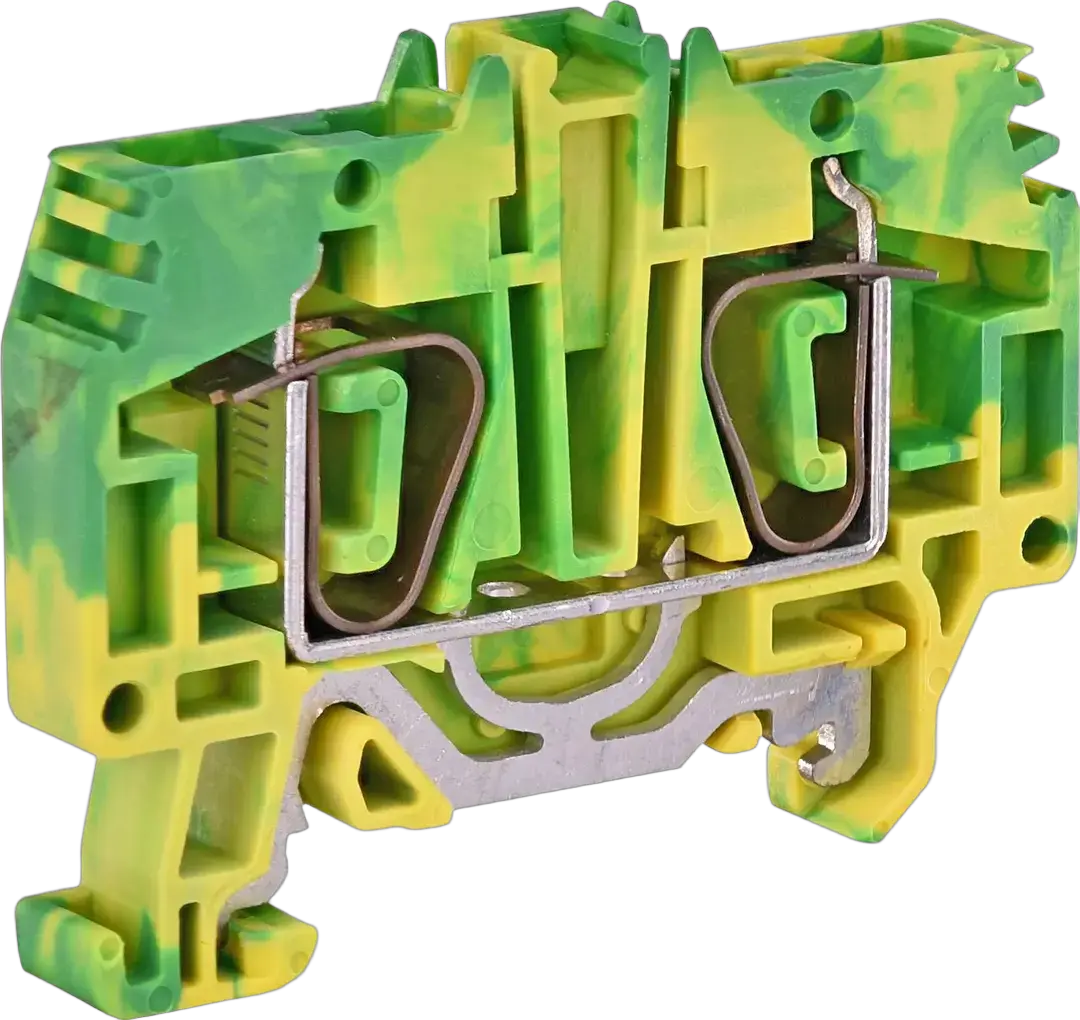

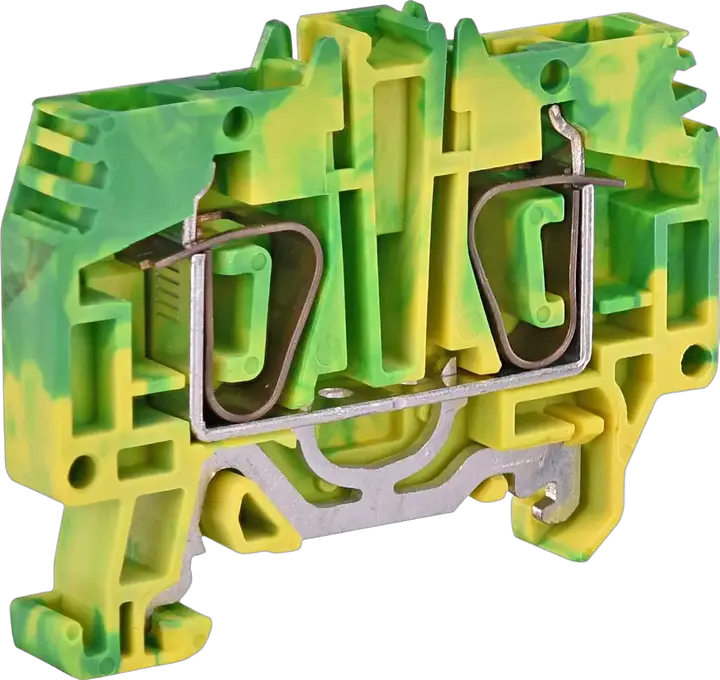

ESP-HTE.6 Połączenia uziemiające

Numer katalogowy:: 003903193
Grupa katalogowa:: Sprężynowe bloki zacisków ES
Sposób montażu:: TH 35
Typ:: ES Spring Clamp Terminal Blocks
Poziom:: Pojedyncze
Kolor:: Żółty, Zielony
Znamionowy przekrój poprzeczny:: 6 mm²
Napięcie znamionowe udarowe wytrzymywane Uimp:: 8 kV
Przekrój przewodu przyłączeniowego, żyła pełna:: 2-10 mm²
Podłączenie:: No
Wymagane zakończenie:: Yes

Akcesoria

Produkt

Jednostkowy kod EAN: 3838895862666
Waga netto: 20 g
Szerokość: 8,2 mm
Wysokość: 62 mm
Głębokość: 47,5 mm
Jednostka miary magazynowej: pcs

Opakowanie transportowe

Ilość w opakowaniu transportowym: 30 pcs
Kod EAN opakowania transportowego: 3838895789871
Waga opakowania transportowego: 0,609 kg
Wysokość opakowania transportowego: 85 mm
Szerokość opakowania transportowego: 160 mm
Głębokość opakowania transportowego: 100 mm
Objętość opakowania transportowego: 1,36 dm³
Ilość na palecie: 19 800 pcs
Kod taryfy celnej: 85369010

Width: 8,2 mm
Material insulation body: Thermoplastic
Mounting method: DIN rail (top hat rail) 35 mm
Number of levels: 1
Type of electrical connection 1: Spring clamp connection
Number of clamp positions per level: 2
Closing plate required: Tak
Type of electrical connection 2: Spring clamp connection
Colour: Green/yellow
Height: 44 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 0,2 mm²
Connectable conductor cross section multi-wired(Min): 0,2 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 0,2 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 0,2 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 10 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 10 mm²
Connectable conductor cross section multi-wired(Max): 10 mm²
Operating temperature(Max): 100 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 6 mm²

Klasyfikacja ETIM – wersja 9.0
