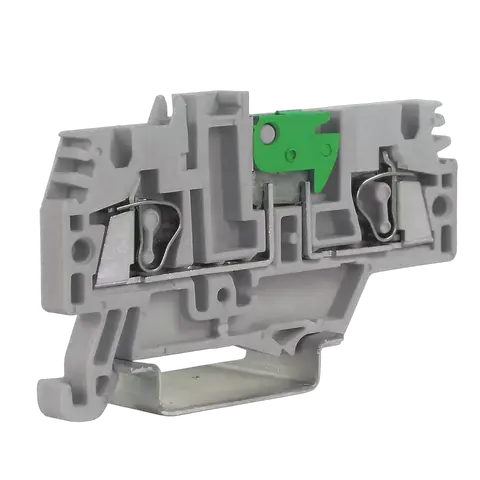

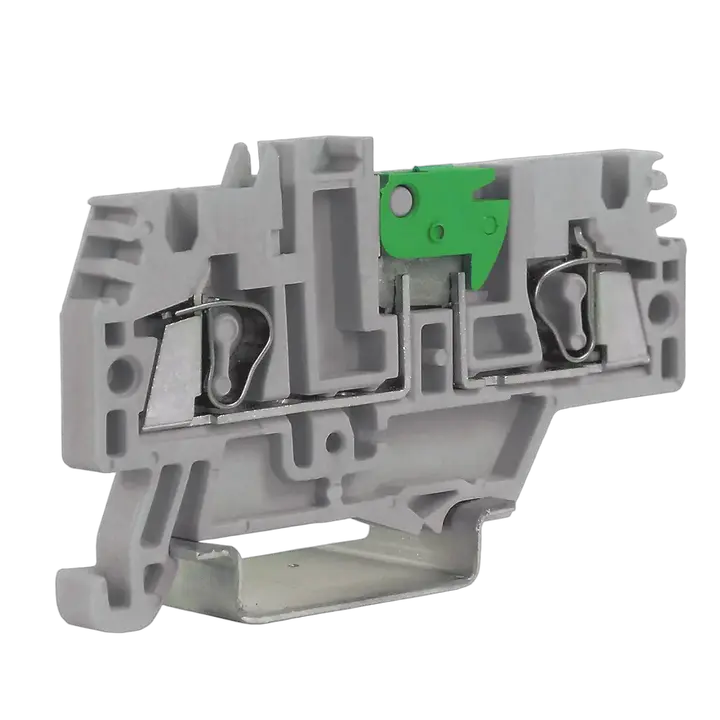

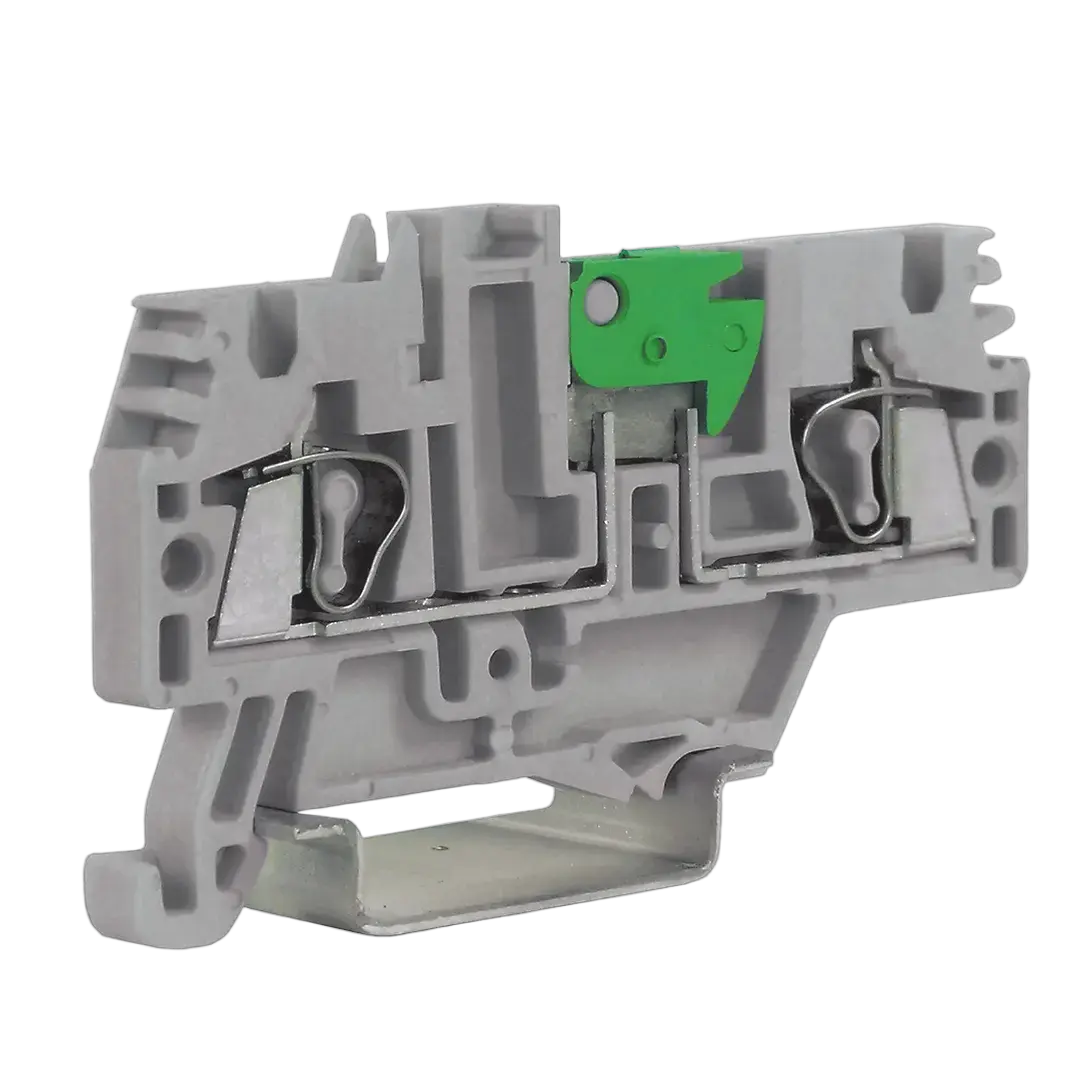

ESP-HMS.2 Moduł separacyjny

Numer katalogowy:: 003903188
Napięcie znamionowe AC:: 400 V
Napięcie znamionowe DC:: 400 V
Grupa katalogowa:: Sprężynowe bloki zacisków ES
Sposób montażu:: TH 35
Typ:: ES Spring Clamp Terminal Blocks
Kolor:: Szary
Znamionowy przekrój poprzeczny:: 2 mm²
Napięcie znamionowe udarowe wytrzymywane Uimp:: 6 kV
Maksymalny prąd przy znamionowym przekroju:: 16 mm²
Przekrój przewodu przyłączeniowego, żyła pełna:: 2-4 mm²
Podłączenie:: Yes
Wymagane zakończenie:: Yes

Akcesoria

Produkt

Jednostkowy kod EAN: 3838895862611
Waga netto: 11 g
Szerokość: 5,2 mm
Wysokość: 66 mm
Głębokość: 40,5 mm
Jednostka miary magazynowej: pcs

Opakowanie transportowe

Ilość w opakowaniu transportowym: 80 pcs
Kod EAN opakowania transportowego: 3838895789826
Waga opakowania transportowego: 0,904 kg
Wysokość opakowania transportowego: 55 mm
Szerokość opakowania transportowego: 240 mm
Głębokość opakowania transportowego: 150 mm
Objętość opakowania transportowego: 1,98 dm³
Ilość na palecie: 36 000 pcs
Kod taryfy celnej: 85369010

Type of cross disconnection: Swivelling
Width: 5,2 mm
Material insulation body: Thermoplastic
Rated current In: 16 A
Mounting method: DIN rail (top hat rail) 35 mm
Number of levels: 1
Type of electrical connection 1: Spring clamp connection
Type of slitting: Swivelling
Number of clamp positions per level: 2
Closing plate required: Tak
Type of electrical connection 2: Spring clamp connection
Rated voltage: 400 V
Colour: Grey
Height: 37 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 0,2 mm²
Connectable conductor cross section multi-wired(Min): 0,2 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 0,2 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 0,2 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 4 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 4 mm²
Connectable conductor cross section multi-wired(Max): 4 mm²
Operating temperature(Max): 100 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 2,5 mm²

Klasyfikacja ETIM – wersja 9.0
