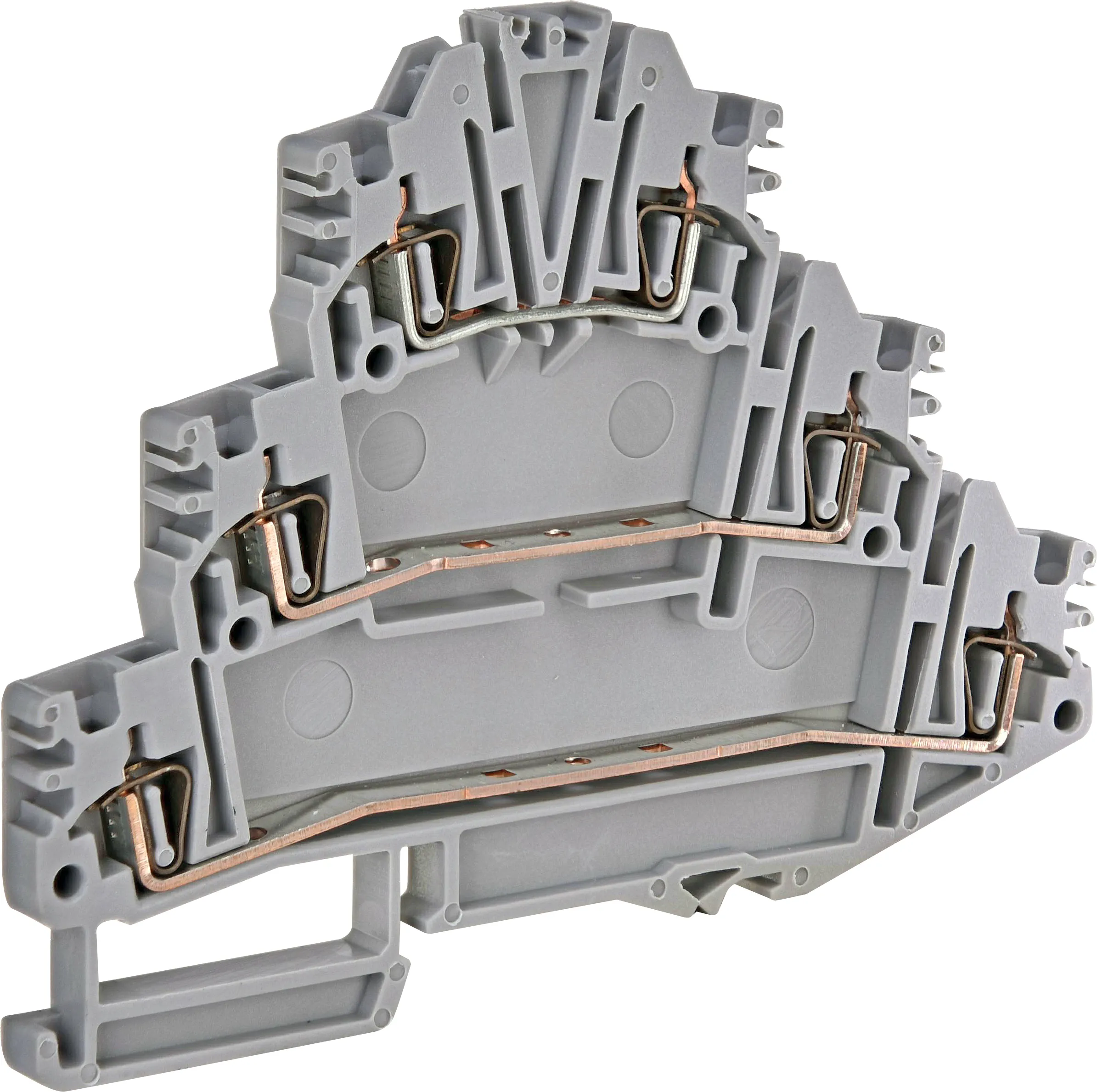

Złączka ESP3-HLD.2 003903186

Specyfikacje

Numer katalogowy:
003903186
Opis:
ESP3-HLD.2
Nazwa klasy:
Złączka
Poziom:
Potrójny
Napięcie znamionowe (V):
500
Typ:
Złączka sprężynowa wielopolowa ES
Napięcie znamionowe udarowe wytrzymywane Uimp (kV):
8 kV
Sposób montażu:
Szyna DIN (szyna montażowa) 35 mm
Kolor:
Szary
Znamionowy przekrój poprzeczny:
2-5
Maksymalny prąd przy znamionowym przekroju (mm2):
24
Maksymalny prąd przy maksymalnym przekroju (mm2):
none
Przekrój przewodu przyłączeniowego, żyła pełna (mm2):
0.2 - 2.5
Podłączenie:
YES
Wymagane zakończenie:
YES

Dokumenty

Produkt

Kod EAN produktu
3838895862598
Waga produktu
19.2  g
Taryfa celna
85369010
logis_net_width
5  mm
logis_net_height
95  mm
logis_net_depth
75  mm

Opakowanie podstawowe

EAN


Opakowanie transportowe

Ilość
50
EAN
3838895789802
Waga
1.065  kg
Ilość na palecie
21900
Klasyfikacja
EC000897
Nazwa klasy
Złączka szynowa przelotowa
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2…2.5mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.2…1.5mm²
Przekrój przyłączanego przewodu jednodrutowego
0.2…2.5mm²
Przekrój przyłączanego przewodu wielożyłowego
0.2…2.5mm²
Prąd znamionowy In
24A
Napięcie znamionowe
500V
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Rodzaj połączenia elektrycznego 2
Zacisk sprężynowy
Pozycja połączenia
Skośny
Liczba poziomów
3
Liczba zacisków na poziom
2
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Zakres temperatur pracy
-40…100°C
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Szerokość / rozmiar rastra
5.2mm
Wysokość przy najniższym sposobie montażu
75mm
Długość
95mm
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Tak
Wymagana płytka zamykająca
Tak
Kolor
Szary
Wewnętrzne piętra zmostkowane
Nie
Klasyfikacja ETIM - wersja 7.0
