Rozłączniki powietrzne są istotnymi elementami instalacji elektrycznych niskiego napięcia, przeznaczonymi do bezpiecznego odłączania obwodów na potrzeby konserwacji, przeglądów lub wyłączeń awaryjnych. Zapewniają wyraźną, widoczną przerwę pomiędzy źródłem zasilania a odbiornikiem, zwiększając bezpieczeństwo personelu pracującego przy odłączonych od zasilania instalacjach.

004696640

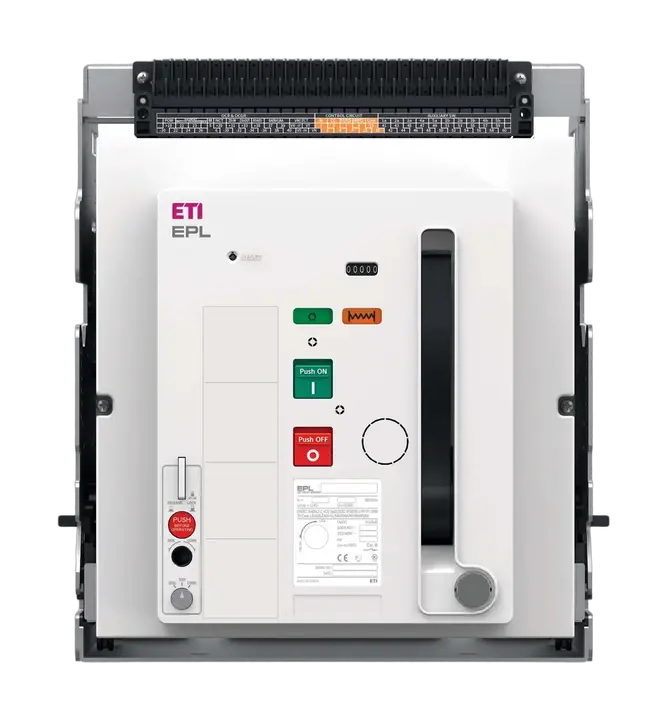

Obraz EPH-D-40 3H BD/M2C2S2

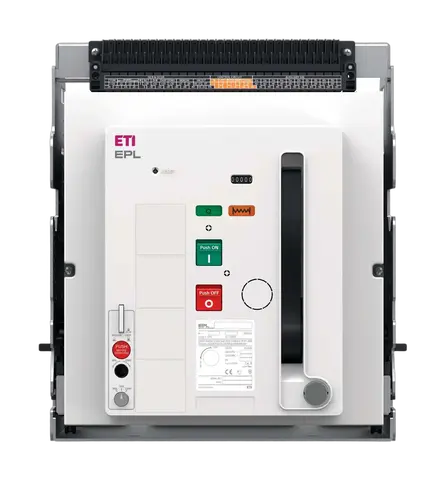

EPH-D-40 3H BD/M2C2S2 Rozłącznik izolacyjny

Numer katalogowy:: 004696640
Zastosowanie:: 60947-3
Napięcie znamionowe udarowe wytrzymywane Uimp:: 8 kV
Typ podłączenia:: Przyłącze tylne
Znamionowe napięcie robocze (V AC):: 690 V
Ilość biegunów:: 3
Normy:: 60947-3
Prąd znamionowy:: 4000 A
Grupa katalogowa:: ETIPOWER

Produkt

Waga netto: 105,93 kg
Jednostka miary magazynowej: pcs

Podstawowe opakowanie

Ilość w opakowaniu podstawowym: 1 pcs
Kod EAN opakowania podstawowego: 3838400117144
Waga opakowania podstawowego: 106,43 kg
Wysokość opakowania podstawowego: 399 mm
Szerokość opakowania podstawowego: 460 mm
Głębokość opakowania podstawowego: 368 mm
Objętość opakowania podstawowego: 67,543 dm³

Opakowanie transportowe

Intermediate packaging quantity: 1 pcs
EAN code for a intermediate packaging: 3838400117151
Intermediate packaging weight: 110,93 kg
Intermediate Packaging Dimensions Height: 600 mm
Intermediate Packaging Dimensions Width: 700 mm
Intermediate Packaging Dimensions Depth: 600 mm
Ilość w opakowaniu transportowym: 6 pcs
Kod EAN opakowania transportowego: 3838400117168
Waga opakowania transportowego: 692 kg
Wysokość opakowania transportowego: 1 750 mm
Szerokość opakowania transportowego: 1 200 mm
Głębokość opakowania transportowego: 840 mm
Objętość opakowania transportowego: 1 764 dm³
Ilość na palecie: 36 pcs
Kod taryfy celnej: 85362090

Motor drive optional: Tak
Rated permanent current Iu: 4 000 A
Motor drive integrated: Tak
Degree of protection (IP): IP20
Type of control element: Push button
Position of connection for main current circuit: Back side
Type of electrical connection of main circuit: Connection at separate chassis part
Number of poles: 3
Device construction: Built-in device slide-in technique (withdrawable)
With switched-off indicator: Tak
Rated voltage(Min): 690 V
Rated voltage(Max): 690 V

Klasyfikacja ETIM – wersja 9.0
