Rozłączniki powietrzne są istotnymi elementami instalacji elektrycznych niskiego napięcia, przeznaczonymi do bezpiecznego odłączania obwodów na potrzeby konserwacji, przeglądów lub wyłączeń awaryjnych. Zapewniają wyraźną, widoczną przerwę pomiędzy źródłem zasilania a odbiornikiem, zwiększając bezpieczeństwo personelu pracującego przy odłączonych od zasilania instalacjach.

004696629

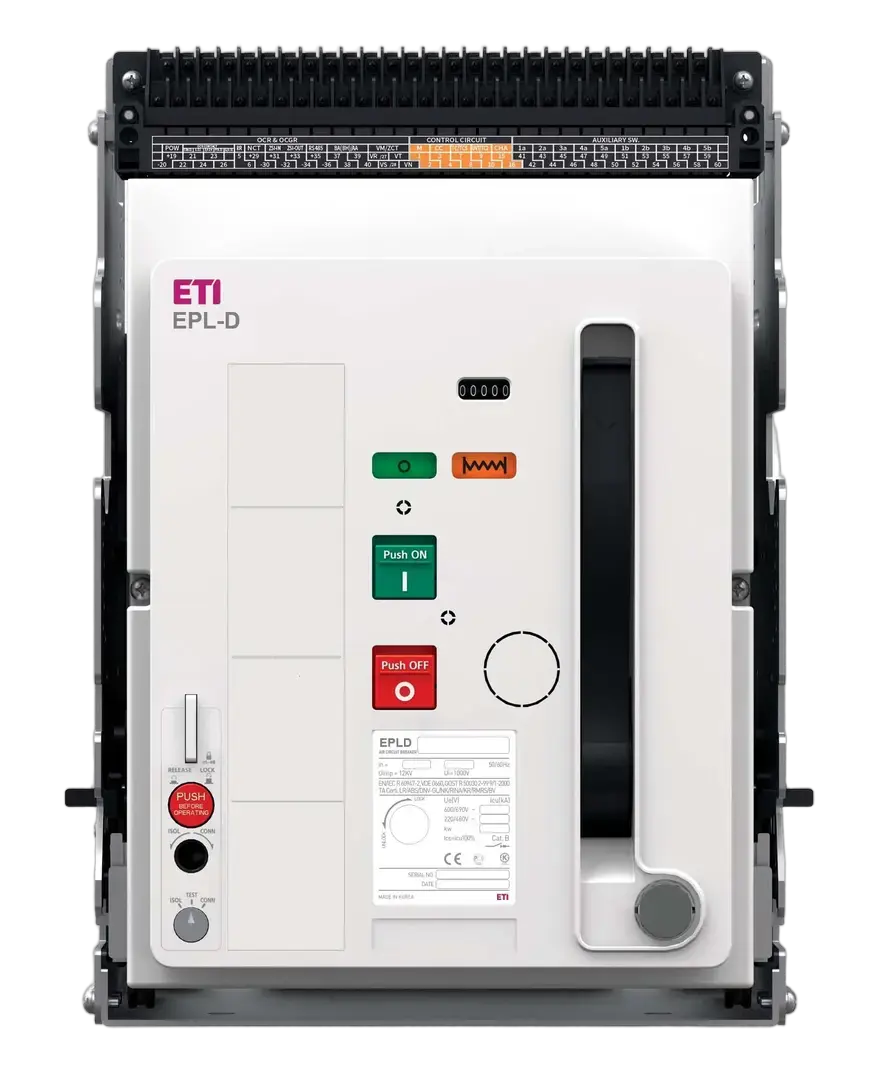

Obraz EPL-D-20 4H BF/M2C2S2

EPL-D-20 4H BF/M2C2S2 Rozłącznik izolacyjny

Numer katalogowy:: 004696629
Zastosowanie:: 60947-3
Napięcie znamionowe udarowe wytrzymywane Uimp:: 8 kV
Typ podłączenia:: Przyłącze tylne
Znamionowe napięcie robocze (V AC):: 690 V
Ilość biegunów:: 4
Normy:: 60947-3
Prąd znamionowy:: 2000 A
Grupa katalogowa:: ETIPOWER

Produkt

Waga netto: 53,93 kg
Jednostka miary magazynowej: pcs

Podstawowe opakowanie

Ilość w opakowaniu podstawowym: 1 pcs
Kod EAN opakowania podstawowego: 3838400108104
Waga opakowania podstawowego: 54,43 kg
Wysokość opakowania podstawowego: 523,4 mm
Szerokość opakowania podstawowego: 404,4 mm
Głębokość opakowania podstawowego: 295,8 mm
Objętość opakowania podstawowego: 62,61 dm³

Opakowanie transportowe

Intermediate packaging quantity: 1 pcs
EAN code for a intermediate packaging: 3838400108111
Intermediate Packaging Dimensions Height: 650 mm
Intermediate Packaging Dimensions Width: 1 050 mm
Intermediate Packaging Dimensions Depth: 620 mm
Ilość w opakowaniu transportowym: 6 pcs
Kod EAN opakowania transportowego: 3838400108135
Waga opakowania transportowego: 400 kg
Wysokość opakowania transportowego: 2 140 mm
Szerokość opakowania transportowego: 1 460 mm
Głębokość opakowania transportowego: 840 mm
Objętość opakowania transportowego: 2 624,496 dm³
Ilość na palecie: 6 pcs
Kod taryfy celnej: 85362090

Motor drive optional: Tak
Complete device with protection unit: Tak
Rated permanent current Iu: 2 000 A
Motor drive integrated: Tak
Degree of protection (IP): IP20
Type of control element: Push button
Position of connection for main current circuit: Back side
Integrated earth fault protection: Tak
Type of electrical connection of main circuit: Bolt connection
Number of poles: 4
Device construction: Built-in device fixed built-in technique
With switched-off indicator: Tak
Rated voltage(Min): 690 V
Rated voltage(Max): 690 V

Klasyfikacja ETIM – wersja 9.0
