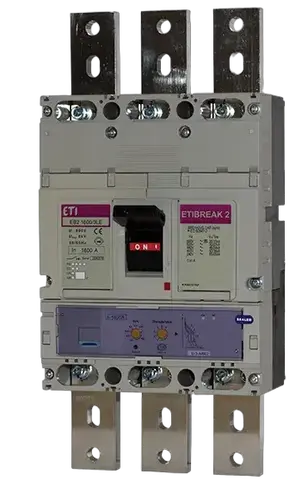

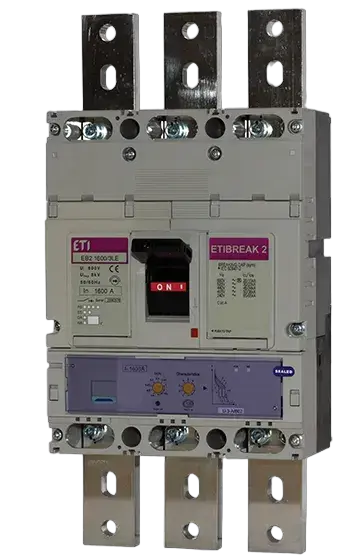

EB2 1600/3E-RC 1600A 3p Wyłącznik mocy

Numer katalogowy:: 004672280
Zastosowanie:: 60947
Prąd zwarciowy:: 100/75 kA
Prąd znamionowy:: 1600 A
Ilość biegunów:: 3
Typ podłączenia:: Przyłącze tylne
Napięcie znamionowe udarowe wytrzymywane Uimp:: 8 kV
Znamionowa zwarciowa zdolność wyłączania przy 415V Icu/Ics:: 100/75 kA
Znamionowe napięcie robocze (V AC):: 690 V
Znamionowe napięcie izolacji:: 800 V
Nastawa termiczna:: 0,4-1
Nastawa magnetyczna:: adjustable
Regulowane lub stałe:: Regulowany
Normy:: 60947
Funkcja:: MCCB
Grupa katalogowa:: EB2
Wielkość:: 1600A

Akcesoria

Produkt

Waga netto: 25 kg
Szerokość: 210 mm
Wysokość: 570,2 mm
Głębokość: 189,29 mm
Jednostka miary magazynowej: pcs

Opakowanie transportowe

Ilość w opakowaniu transportowym: 1 pcs
Kod EAN opakowania transportowego: 3838895665106
Waga opakowania transportowego: 25 kg
Wysokość opakowania transportowego: 330 mm
Szerokość opakowania transportowego: 500 mm
Głębokość opakowania transportowego: 280 mm
Objętość opakowania transportowego: 46,2 dm³
Ilość na palecie: 32 pcs
Kod taryfy celnej: 85362090

Motor drive optional: Tak
Rated permanent current Iu: 1 600 A
Degree of protection (IP): IP20
Type of control element: Rocker
Type of electrical connection of main circuit: Rail connection
Number of poles: 3
Device construction: Built-in device fixed built-in technique
Rated short-circuit breaking capacity lcu at 400 V, 50 Hz: 75 kA
With switched-off indicator: Tak
Overload release current setting(Min): 640 A
Adjustment range short-term delayed short-circuit release(Min): 1 600 A
Adjustment range undelayed short-circuit release(Min): 8 960 A
Adjustment range short-term delayed short-circuit release(Max): 16 000 A
Overload release current setting(Max): 1 600 A
Adjustment range undelayed short-circuit release(Max): 19 200 A
