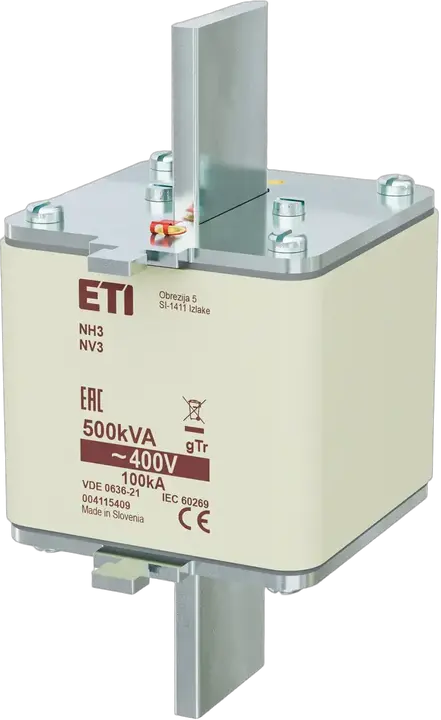

NH3 gTr 722A/400V/500kVA Wkładka topikowa

Numer katalogowy:: 004115409
Typ:: NH
Wielkość:: NH3
Transformator:: 500 kVA
Charakterystyka:: gTr
Wskaźnik:: Wskaźnik górny
Napięcie znamionowe AC:: 400 V
Zwarciowa zdolność wyłączania AC:: 100 kA
Straty mocy Pd:: 49 W
Całka Joule’a przedłukowa (A2s):: 1 645 000
Całka Joule’a wyłączania (A2s):: 3 472 000
Normy:: VDE 0636-21
Zastosowanie:: Do zabezpieczania transformatorów przed przeciążeniami oraz zwarciami.

Akcesoria

Produkt

Jednostkowy kod EAN: 3838400038326
Waga netto: 1 300 g
Szerokość: 74 mm
Wysokość: 151,7 mm
Głębokość: 87,5 mm
Jednostka miary magazynowej: pcs

Podstawowe opakowanie

Ilość w opakowaniu podstawowym: 3 pcs
Kod EAN opakowania podstawowego: 3838895612650
Waga opakowania podstawowego: 4,05 kg
Wysokość opakowania podstawowego: 0,103 m
Szerokość opakowania podstawowego: 0,244 m
Głębokość opakowania podstawowego: 0,164 m
Objętość opakowania podstawowego: 0,004 m³

Opakowanie transportowe

Ilość w opakowaniu transportowym: 15 pcs
Kod EAN opakowania transportowego: 3838895476955
Waga opakowania transportowego: 20,8 kg
Wysokość opakowania transportowego: 0,23 m
Szerokość opakowania transportowego: 0,38 m
Głębokość opakowania transportowego: 0,38 m
Objętość opakowania transportowego: 0,033 m³
Ilość na palecie: 360 pcs
Kod taryfy celnej: 85361090

Rated switching capacity AC: 100 kA
Voltage type: AC
Fuse construction type according to IEC 60269: NH3
Rated voltage AC: 400
Power loss at rated current: 49 W
Type of fuse status indicator: Top fuse status indicator
Rated current: 722 A
Utilization category: gTr (Transformer protection)

Klasyfikacja ETIM – wersja 9.0
