004196132

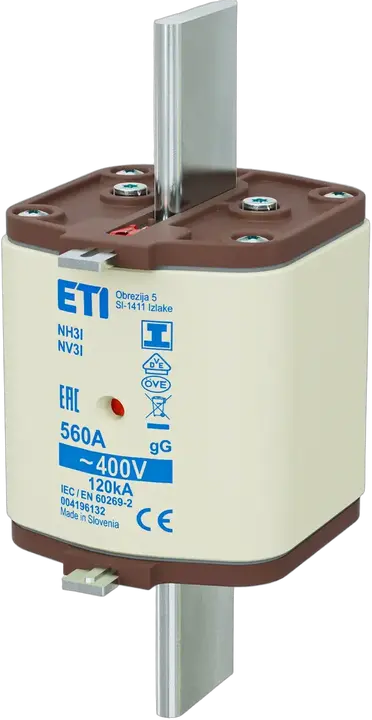

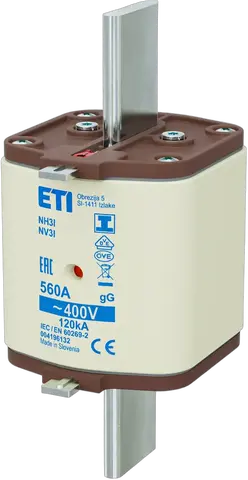

NH3/I gG 560A/400V Wkładka topikowa

Numer katalogowy:: 004196132
Typ:: NH-I
Wielkość:: NH3
Prąd znamionowy:: 560 A
Charakterystyka:: gG
Wskaźnik:: Wskaźnik kombinowany (podwójny)
Napięcie znamionowe AC:: 400 V
Zwarciowa zdolność wyłączania AC:: 120 kA
Straty mocy Pd:: 33,8 W
Całka Joule’a wyłączania (A2s):: 3 900 000
Całka Joule’a przedłukowa (A2s):: 1 021 400
Normy:: IEC 60269-1, IEC 60269-2
Zastosowanie:: Do zabezpieczania obwodów elektrycznych przed przeciążeniami oraz zwarciami.

Akcesoria

Produkt

Jednostkowy kod EAN: 3838400036353
Waga netto: 800 g
Szerokość: 65 mm
Wysokość: 150,4 mm
Głębokość: 83,4 mm
Jednostka miary magazynowej: pcs

Podstawowe opakowanie

Ilość w opakowaniu podstawowym: 3 pcs
Kod EAN opakowania podstawowego: 3838895425663
Waga opakowania podstawowego: 2,488 kg
Wysokość opakowania podstawowego: 0,093 m
Szerokość opakowania podstawowego: 0,203 m
Głębokość opakowania podstawowego: 0,153 m
Objętość opakowania podstawowego: 0,003 m³

Opakowanie transportowe

Ilość w opakowaniu transportowym: 12 pcs
Kod EAN opakowania transportowego: 3838895425670
Waga opakowania transportowego: 10,302 kg
Wysokość opakowania transportowego: 0,255 m
Szerokość opakowania transportowego: 0,295 m
Głębokość opakowania transportowego: 0,235 m
Objętość opakowania transportowego: 0,018 m³
Ilość na palecie: 624 pcs
Kod taryfy celnej: 85361090

Rated switching capacity AC: 120 kA
Voltage type: AC
Fuse construction type according to IEC 60269: NH3
Rated voltage AC: 400
Power loss at rated current: 33,8 W
Type of fuse status indicator: Combination fuse status indicator
Rated current: 560 A
Insulated metal gripping lugs (IMGL): Tak
Utilization category: gG (cable protection/equipment protection)

Klasyfikacja ETIM – wersja 9.0
