004194310

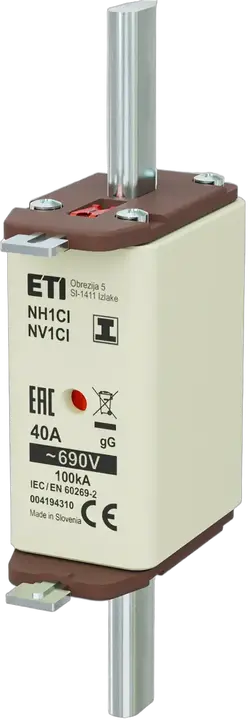

NH1C/I gG 40A/690V Wkładka topikowa

Numer katalogowy:: 004194310
Typ:: NH-I
Wielkość:: NH1C
Prąd znamionowy:: 40 A
Charakterystyka:: gG
Wskaźnik:: Wskaźnik kombinowany (podwójny)
Napięcie znamionowe AC:: 690 V
Napięcie znamionowe DC:: 250 V
Zwarciowa zdolność wyłączania AC:: 100 kA
Straty mocy Pd:: 4,1 W
Całka Joule’a wyłączania (A2s):: 18 850
Całka Joule’a przedłukowa (A2s):: 2 900
Normy:: IEC 60269-1, IEC 60269-2
Zastosowanie:: Do zabezpieczania obwodów elektrycznych przed przeciążeniami oraz zwarciami.

Akcesoria

Produkt

Jednostkowy kod EAN: 3838400034342
Waga netto: 245 g
Szerokość: 29,5 mm
Wysokość: 134,1 mm
Głębokość: 61,8 mm
Jednostka miary magazynowej: pcs

Podstawowe opakowanie

Ilość w opakowaniu podstawowym: 3 pcs
Kod EAN opakowania podstawowego: 3838895363200
Waga opakowania podstawowego: 0,77 kg
Wysokość opakowania podstawowego: 0,066 m
Szerokość opakowania podstawowego: 0,093 m
Głębokość opakowania podstawowego: 0,138 m
Objętość opakowania podstawowego: 0,001 m³

Opakowanie transportowe

Ilość w opakowaniu transportowym: 45 pcs
Kod EAN opakowania transportowego: 3838895363217
Waga opakowania transportowego: 11,894 kg
Wysokość opakowania transportowego: 0,255 m
Szerokość opakowania transportowego: 0,295 m
Głębokość opakowania transportowego: 0,235 m
Objętość opakowania transportowego: 0,018 m³
Ilość na palecie: 2 340 pcs
Kod taryfy celnej: 85361050

Rated switching capacity AC: 100 kA
Voltage type: AC/DC
Fuse construction type according to IEC 60269: NH1C
Rated voltage AC: 690
Power loss at rated current: 4,1 W
Type of fuse status indicator: Combination fuse status indicator
Rated current: 40 A
Insulated metal gripping lugs (IMGL): Tak
Rated voltage DC: 250
Utilization category: gG (cable protection/equipment protection)

Klasyfikacja ETIM – wersja 9.0
