004182214

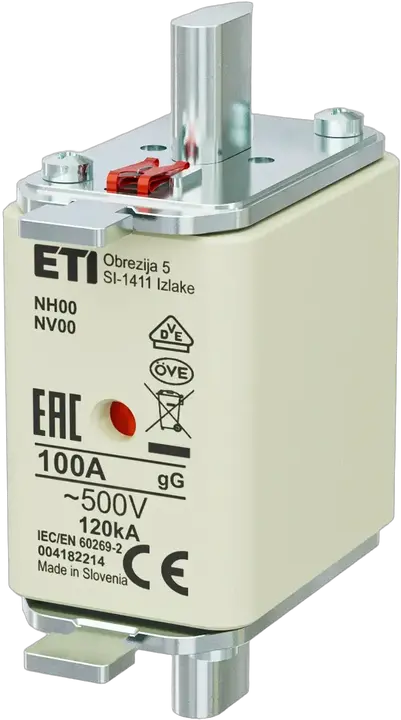

NH00 gG 100A/500V Wkładka topikowa

Numer katalogowy:: 004182214
Typ:: NH
Wielkość:: NH00
Prąd znamionowy:: 100 A
Charakterystyka:: gG
Wskaźnik:: Wskaźnik kombinowany (podwójny)
Napięcie znamionowe AC:: 500 V
Napięcie znamionowe DC:: 250 V
Zwarciowa zdolność wyłączania AC:: 120 kA
Straty mocy (0,7xIn):: 3,1 W
Straty mocy Pd:: 6,8 W
Całka Joule’a wyłączania (A2s):: 82 300
Całka Joule’a przedłukowa (A2s):: 26 400
Normy:: IEC 60269-1, IEC 60269-2
Zastosowanie:: Do zabezpieczania obwodów elektrycznych przed przeciążeniami oraz zwarciami.

Akcesoria

Produkt

Jednostkowy kod EAN: 3838895353652
Waga netto: 170 g
Szerokość: 29,5 mm
Wysokość: 78,8 mm
Głębokość: 56,2 mm
Jednostka miary magazynowej: pcs

Podstawowe opakowanie

Ilość w opakowaniu podstawowym: 3 pcs
Kod EAN opakowania podstawowego: 3838895343813
Waga opakowania podstawowego: 0,533 kg
Wysokość opakowania podstawowego: 0,065 m
Szerokość opakowania podstawowego: 0,094 m
Głębokość opakowania podstawowego: 0,083 m
Objętość opakowania podstawowego: 0,001 m³

Opakowanie transportowe

Ilość w opakowaniu transportowym: 90 pcs
Kod EAN opakowania transportowego: 3838895343820
Waga opakowania transportowego: 16,352 kg
Wysokość opakowania transportowego: 0,255 m
Szerokość opakowania transportowego: 0,295 m
Głębokość opakowania transportowego: 0,235 m
Objętość opakowania transportowego: 0,018 m³
Ilość na palecie: 4 680 pcs
Kod taryfy celnej: 85361090

Rated switching capacity AC: 120 kA
Voltage type: AC/DC
Fuse construction type according to IEC 60269: NH00
Rated voltage AC: 500
Power loss at rated current: 6,8 W
Type of fuse status indicator: Combination fuse status indicator
Rated current: 100 A
Rated voltage DC: 250
Utilization category: gG (cable protection/equipment protection)

Klasyfikacja ETIM – wersja 9.0
