004176032

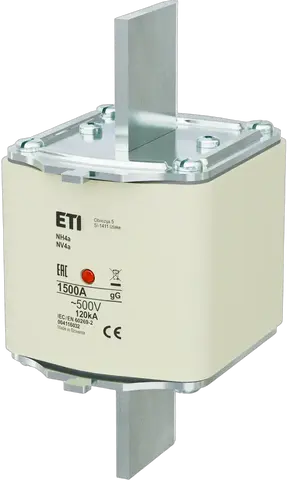

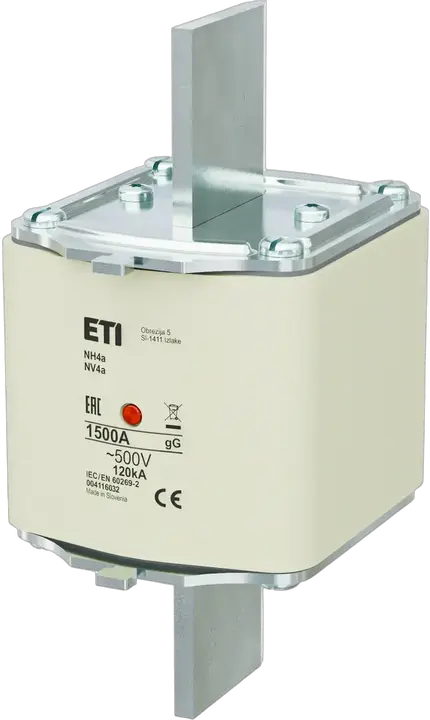

NH4a/MI gG 1500A/500V Wkładka topikowa

Numer katalogowy:: 004176032
Typ:: NH
Wielkość:: NH4a
Prąd znamionowy:: 1500 A
Charakterystyka:: gG
Wskaźnik:: Wskaźnik czołowy
Napięcie znamionowe AC:: 500 V
Napięcie znamionowe DC:: 250 V
Zwarciowa zdolność wyłączania AC:: 120 kA
Straty mocy Pd:: 129 W
Całka Joule’a wyłączania (A2s):: 40 000 000
Całka Joule’a przedłukowa (A2s):: 10 000 000
Normy:: IEC 60269-1, IEC 60269-2
Zastosowanie:: Do zabezpieczania obwodów elektrycznych przed przeciążeniami oraz zwarciami.

Produkt

Waga netto: 2 810 g
Szerokość: 95 mm
Wysokość: 200,1 mm
Głębokość: 121 mm
Jednostka miary magazynowej: pcs

Podstawowe opakowanie

Ilość w opakowaniu podstawowym: 1 pcs
Kod EAN opakowania podstawowego: 3838895425434
Waga opakowania podstawowego: 2,909 kg
Wysokość opakowania podstawowego: 0,1 m
Szerokość opakowania podstawowego: 0,212 m
Głębokość opakowania podstawowego: 0,152 m
Objętość opakowania podstawowego: 0,003 m³

Opakowanie transportowe

Ilość w opakowaniu transportowym: 4 pcs
Kod EAN opakowania transportowego: 3838895715740
Waga opakowania transportowego: 11,958 kg
Wysokość opakowania transportowego: 0,255 m
Szerokość opakowania transportowego: 0,365 m
Głębokość opakowania transportowego: 0,25 m
Objętość opakowania transportowego: 0,023 m³
Ilość na palecie: 144 pcs
Kod taryfy celnej: 85361090

Rated switching capacity AC: 120 kA
Voltage type: AC/DC
Fuse construction type according to IEC 60269: NH4a
Rated voltage AC: 500
Power loss at rated current: 129 W
Type of fuse status indicator: Centre fuse status indicator
Rated current: 1 500 A
Rated voltage DC: 250
Utilization category: gG (cable protection/equipment protection)

Klasyfikacja ETIM – wersja 9.0
