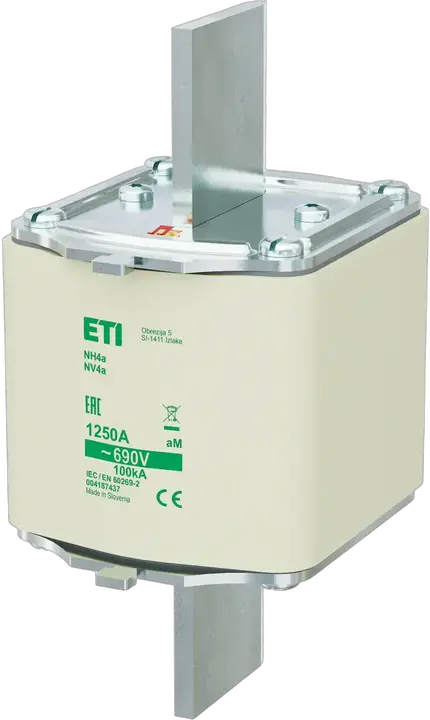

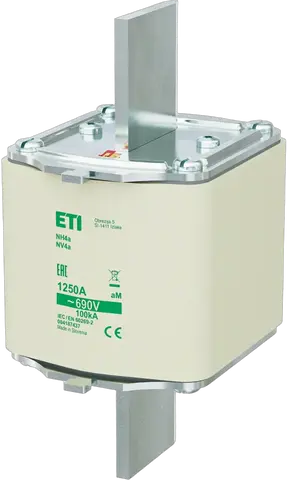

NH4a aM 1250A/690V Wkładka topikowa

Numer katalogowy:: 004187437
Typ:: NH
Wielkość:: NH4a
Prąd znamionowy:: 1250 A
Charakterystyka:: aM
Wskaźnik:: Wskaźnik górny
Napięcie znamionowe AC:: 690 V
Zwarciowa zdolność wyłączania AC:: 100 kA
Straty mocy Pd:: 110 W
Całka Joule’a przedłukowa (A2s):: 4 500 000
Całka Joule’a wyłączania (A2s):: 13 000 000
Normy:: VDE 0636-2011
Zastosowanie:: Do zabezpieczania obwodów silnikowych przed zwarciami. Nie chroni przed przeciążeniem.

Produkt

Waga netto: 2 810 g
Szerokość: 95 mm
Wysokość: 200,1 mm
Głębokość: 121 mm
Jednostka miary magazynowej: pcs

Podstawowe opakowanie

Ilość w opakowaniu podstawowym: 1 pcs
Kod EAN opakowania podstawowego: 3838895392170
Waga opakowania podstawowego: 2,909 kg
Wysokość opakowania podstawowego: 0,1 m
Szerokość opakowania podstawowego: 0,212 m
Głębokość opakowania podstawowego: 0,152 m
Objętość opakowania podstawowego: 0,003 m³

Opakowanie transportowe

Ilość w opakowaniu transportowym: 4 pcs
Kod EAN opakowania transportowego: 3838895715634
Waga opakowania transportowego: 11,958 kg
Wysokość opakowania transportowego: 0,255 m
Szerokość opakowania transportowego: 0,365 m
Głębokość opakowania transportowego: 0,25 m
Objętość opakowania transportowego: 0,023 m³
Ilość na palecie: 144 pcs
Kod taryfy celnej: 85361090

Rated switching capacity AC: 100 kA
Voltage type: AC
Fuse construction type according to IEC 60269: NH4a
Rated voltage AC: 690
Power loss at rated current: 110 W
Type of fuse status indicator: Top fuse status indicator
Rated current: 1 250 A
Utilization category: aM (switchgear protection)

Klasyfikacja ETIM – wersja 9.0
