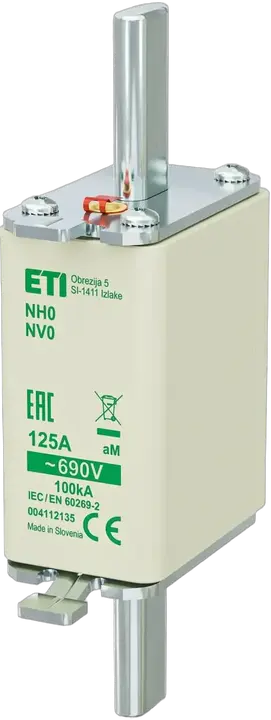

NH0 aM 125A/690V Wkładka topikowa

Numer katalogowy:: 004112135
Typ:: NH
Wielkość:: NH0
Prąd znamionowy:: 125 A
Charakterystyka:: aM
Wskaźnik:: Wskaźnik górny
Napięcie znamionowe AC:: 690 V
Zwarciowa zdolność wyłączania AC:: 100 kA
Straty mocy Pd:: 9 W
Całka Joule’a przedłukowa (A2s):: 42 000
Całka Joule’a wyłączania (A2s):: 108 000
Normy:: VDE 0636-2011
Zastosowanie:: Do zabezpieczania obwodów silnikowych przed zwarciami. Nie chroni przed przeciążeniem.

Akcesoria

Produkt

Jednostkowy kod EAN: 5904722911581
Waga netto: 265 g
Szerokość: 29,5 mm
Wysokość: 124,9 mm
Głębokość: 56,2 mm
Jednostka miary magazynowej: pcs

Podstawowe opakowanie

Ilość w opakowaniu podstawowym: 3 pcs
Kod EAN opakowania podstawowego: 3838895022602
Waga opakowania podstawowego: 0,83 kg
Wysokość opakowania podstawowego: 0,066 m
Szerokość opakowania podstawowego: 0,093 m
Głębokość opakowania podstawowego: 0,138 m
Objętość opakowania podstawowego: 0,001 m³

Opakowanie transportowe

Ilość w opakowaniu transportowym: 45 pcs
Kod EAN opakowania transportowego: 3838895159520
Waga opakowania transportowego: 12,794 kg
Wysokość opakowania transportowego: 0,255 m
Szerokość opakowania transportowego: 0,295 m
Głębokość opakowania transportowego: 0,235 m
Objętość opakowania transportowego: 0,018 m³
Ilość na palecie: 2 340 pcs
Kod taryfy celnej: 85361090

Rated switching capacity AC: 100 kA
Voltage type: AC
Fuse construction type according to IEC 60269: NH0
Rated voltage AC: 690
Power loss at rated current: 9 W
Type of fuse status indicator: Top fuse status indicator
Rated current: 125 A
Utilization category: aM (switchgear protection)

Klasyfikacja ETIM – wersja 9.0
