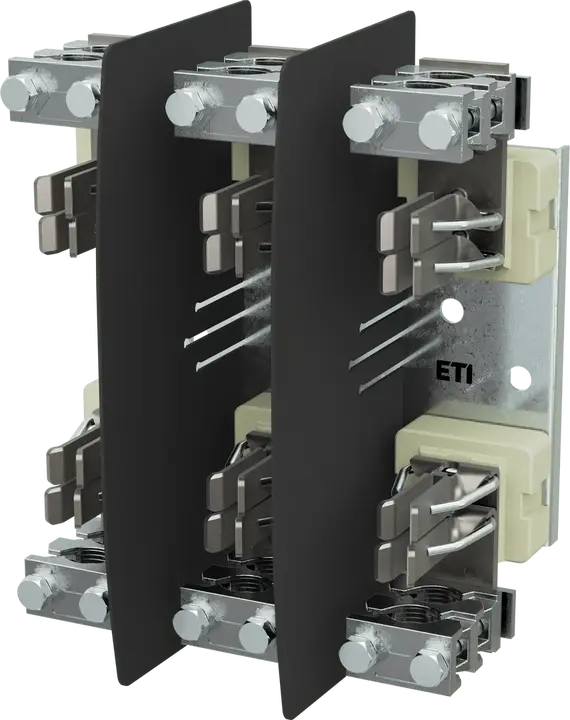

PK 3 2P3-2P3 3p S Podstawa bezpiecznikowa

Numer katalogowy:: 004132405
Stopień ochrony IP:: IP00
Typ:: PK
Wielkość:: NH3
Ilość biegunów:: 3
Prąd znamionowy:: 630 A
Napięcie znamionowe AC:: 690 V
Zwarciowa zdolność wyłączania AC:: 200 kA
Sposób montażu:: Mocowanie na śrubę
Kategoria przepięciowa:: III
Normy:: IEC 60269-2
Temperatura otoczenia:: -25/55 °C
Prąd termiczny (łączeniowy) umowny z wkładkami topikowymi:: 630 A
Prąd termiczny (łączeniowy) umowny z wkładkami topikowymi stałymi:: 800 A
Największa dopuszczalna strata mocy wkładki topikowej:: 60 W
Znamionowy tryb pracy:: Ciągły
Stopień zanieczyszczenia:: 3
Częstotliwość znamionowa:: 40/60 Hz

Akcesoria

Produkt

Waga netto: 4,824 kg
Szerokość: 208,7 mm
Wysokość: 266,1 mm
Głębokość: 129 mm
Jednostka miary magazynowej: pcs

Podstawowe opakowanie

Ilość w opakowaniu podstawowym: 1 pcs
Kod EAN opakowania podstawowego: 3838895777311
Waga opakowania podstawowego: 4,95 kg
Wysokość opakowania podstawowego: 140 mm
Szerokość opakowania podstawowego: 260 mm
Głębokość opakowania podstawowego: 222 mm
Objętość opakowania podstawowego: 8,081 dm³

Opakowanie transportowe

Ilość w opakowaniu transportowym: 4 pcs
Kod EAN opakowania transportowego: 3838895777328
Waga opakowania transportowego: 20,257 kg
Wysokość opakowania transportowego: 0,285 m
Szerokość opakowania transportowego: 0,343 m
Głębokość opakowania transportowego: 0,363 m
Objętość opakowania transportowego: 0,035 m³
Ilość na palecie: 72 pcs
Kod taryfy celnej: 85389099

Mounting method: Screw-on
Construction size: NH3
Number of poles: 3
Connection type: Crimping
Rated current: 630 A

Klasyfikacja ETIM – wersja 9.0

Eplan

Oprogramowanie jest dostarczane bez jakichkolwiek gwarancji. Autor nie jest zobowiązany do zapewniania wsparcia, serwisu, poprawek lub aktualizacji darmowych programów lub sterowników.

004132405 Podstawa bezpiecznikowa PK 3 2P3-2P3 3p S NV/NH Podstawy bezpiecznikowe pionowe PK Size 3 3p 3p Produkty Wkładki topikowe NH Podstawy bezpiecznikowe NH - AC Wielkość: NH3 Największa dopuszczalna strata mocy wkładki topikowej: 60 W Stopień zanieczyszczenia: 3 Znamionowy tryb pracy: Ciągły Zwarciowa zdolność wyłączania AC: 200 kA Typ: PK Prąd termiczny (łączeniowy) umowny z wkładkami topikowymi stałymi: 800 A Ilość biegunów: 3 Temperatura otoczenia: -25 °C/55 °C Napięcie znamionowe AC: 690 V/690 V Sposób montażu: Mocowanie na śrubę Normy: IEC 60269-2 Prąd termiczny (łączeniowy) umowny z wkładkami topikowymi: 630 A Kategoria przepięciowa: III Prąd znamionowy: 630 A/630 A Częstotliwość znamionowa: 40 Hz/60 Hz Podstawa bezpiecznikowa Ilość biegunów: 3 Wielkość: NH3 Prąd znamionowy: 630 A/630 A Napięcie znamionowe AC: 690 V/690 V

Akcesoria 131 Wszystkie akcesoria

001691061

VRRN 00-3

001691064

VRRL 85

004115120

NH3/K gG 250A/690V

004115121

NH3/K gG 300A/690V

004115122

NH3/K gG 315A/690V

004115123

NH3/K gG 400A/690V

004115124

NH3/K gG 425A/690V

004115125

NH3/K gG 500A/690V

004115400

NH3C gTr 72A/400V/50kVA

004115401

NH3C gTr 108A/400V/75kVA

004115402

NH3C gTr 144A/400V/100kVA

004115403
