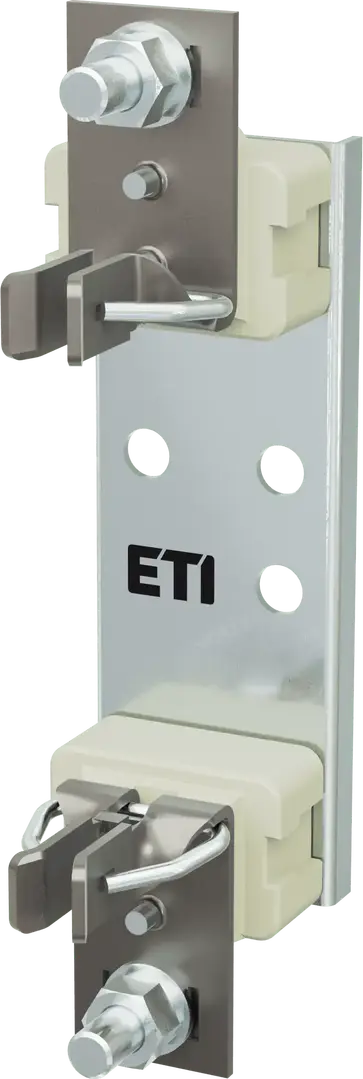

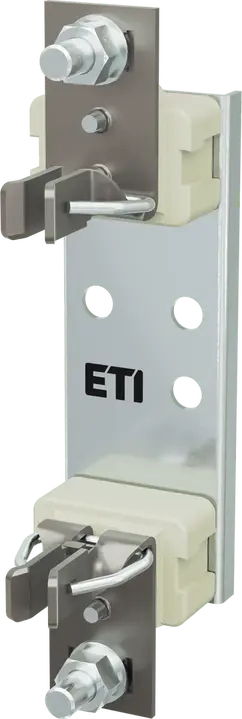

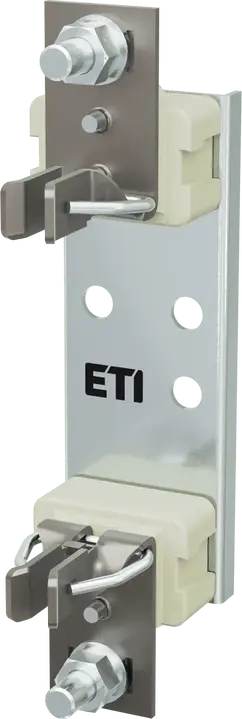

PK 1-100 M10-M10 1p 1000V Podstawa bezpiecznikowa

Numer katalogowy:: 004123400
Stopień ochrony IP:: IP00
Typ:: PK
Wielkość:: NH1/85
Ilość biegunów:: 1
Prąd znamionowy:: 250 A
Napięcie znamionowe AC:: 1000 V
Napięcie znamionowe DC:: 1000 V
Zwarciowa zdolność wyłączania AC:: 200 kA
Sposób montażu:: Mocowanie na śrubę
Kategoria przepięciowa:: III
Normy:: IEC60269-2
Temperatura otoczenia:: -25/55 °C
Prąd termiczny (łączeniowy) umowny z wkładkami topikowymi:: 250 A
Prąd termiczny (łączeniowy) umowny z wkładkami topikowymi stałymi:: 320 A
Największa dopuszczalna strata mocy wkładki topikowej:: 32 W
Znamionowy tryb pracy:: Ciągły
Stopień zanieczyszczenia:: 3
Częstotliwość znamionowa:: 40/60 Hz

Akcesoria

Produkt

Jednostkowy kod EAN: 3838400061713
Waga netto: 0,623 kg
Szerokość: 55 mm
Wysokość: 216 mm
Głębokość: 83,6 mm
Jednostka miary magazynowej: pcs

Podstawowe opakowanie

Ilość w opakowaniu podstawowym: 3 pcs
Kod EAN opakowania podstawowego: 3838895765011
Waga opakowania podstawowego: 2,009 kg
Wysokość opakowania podstawowego: 0,119 m
Szerokość opakowania podstawowego: 0,165 m
Głębokość opakowania podstawowego: 0,24 m
Objętość opakowania podstawowego: 0,005 m³

Opakowanie transportowe

Ilość w opakowaniu transportowym: 15 pcs
Kod EAN opakowania transportowego: 3838895765028
Waga opakowania transportowego: 10,5 kg
Wysokość opakowania transportowego: 0,285 m
Szerokość opakowania transportowego: 0,343 m
Głębokość opakowania transportowego: 0,363 m
Objętość opakowania transportowego: 0,035 m³
Ilość na palecie: 270 pcs
Kod taryfy celnej: 85389099

Mounting method: Screw-on
Construction size: Other
Number of poles: 1
Connection type: Screwed terminal
Rated current: 250 A

Klasyfikacja ETIM – wersja 9.0

Eplan

Oprogramowanie jest dostarczane bez jakichkolwiek gwarancji. Autor nie jest zobowiązany do zapewniania wsparcia, serwisu, poprawek lub aktualizacji darmowych programów lub sterowników.

004123400 Podstawa bezpiecznikowa PK 1-100 M10-M10 1p 1000V Special fuses Podstawy bezpiecznikowe pionowe PK1,2,3-100mm PK1,2,3-100mm 1000V 1000V Produkty Wkładki topikowe NH Podstawy bezpiecznikowe NH - AC Wielkość: NH1/85 Największa dopuszczalna strata mocy wkładki topikowej: 32 W Stopień zanieczyszczenia: 3 Znamionowy tryb pracy: Ciągły Zwarciowa zdolność wyłączania AC: 200 kA Typ: PK Prąd termiczny (łączeniowy) umowny z wkładkami topikowymi stałymi: 320 A Ilość biegunów: 1 Temperatura otoczenia: -25 °C/55 °C Napięcie znamionowe AC: 1000 V/1000 V Sposób montażu: Mocowanie na śrubę Normy: IEC60269-2 Prąd termiczny (łączeniowy) umowny z wkładkami topikowymi: 250 A Napięcie znamionowe DC: 1000 V/1000 V Kategoria przepięciowa: III Prąd znamionowy: 250 A/250 A Częstotliwość znamionowa: 40 Hz/60 Hz Podstawa bezpiecznikowa NVP Ilość biegunów: 1 Wielkość: NH1/85 Prąd znamionowy: 250 A/250 A Napięcie znamionowe AC: 1000 V/1000 V Napięcie znamionowe DC: 1000 V/1000 V

Akcesoria 21 Wszystkie akcesoria

004113703

NH1/85 gG 10A/1000V

004113704

NH1/85 gG 16A/1000V

004113705

NH1/85 gG 20A/1000V

004113706

NH1/85 gG 25A/1000V

004113707

NH1/85 gG 32A/1000V

004113708

NH1/85 gG 35A/1000V

004113710

NH1/85 gG 40A/1000V

004113711

NH1/85 gG 50A/1000V

004113712

NH1/85 gG 63A/1000V

004113713

NH1/85 gG 80A/1000V

004113714

NH1/85 gG 100A/1000V

004113715
