002570004

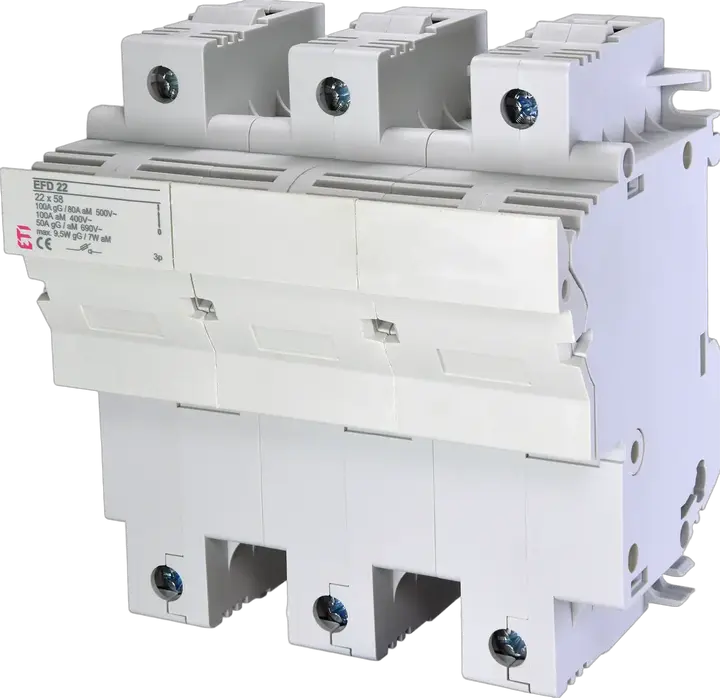

EFD 22 3p Rozłącznik bezpiecznikowy
- Numer katalogowy:
- 002570004
- Do stosowania z:
- CH fuse-links
- Grupa produktowa:
- LV-fuse-switch disconnector
- Grupa katalogowa:
- Rozłącznik bezpiecznikowy niskiego napięcia
- Kategoria przepięciowa:
- III
- Typ:
- EFD
- Wielkość:
- 22x58
- Sposób montażu:
- Szyna DIN
- Ilość biegunów:
- 3
- Napięcie znamionowe AC:
- 690 V
- Kategoria pracy:
- AC-22B
- Prąd znamionowy:
- 100 A
- Temperatura otoczenia:
- -5/40 °C
- Normy:
- IEC60947-1, IEC60947-3
- Zastosowanie:
- Residential and industrial installation
- Stopień ochrony IP:
- IP20
21 Logistyka
Produkt
- Waga netto
- 476 g
- Szerokość
- 106,8 mm
- Wysokość
- 120,4 mm
- Głębokość
- 75,84 mm
- Jednostka miary magazynowej
- pcs
Podstawowe opakowanie
- Ilość w opakowaniu podstawowym
- 1 pcs
- Kod EAN opakowania podstawowego
- 3838895699668
- Waga opakowania podstawowego
- 0,51 kg
- Wysokość opakowania podstawowego
- 82 mm
- Szerokość opakowania podstawowego
- 112 mm
- Głębokość opakowania podstawowego
- 126 mm
- Objętość opakowania podstawowego
- 1,157 dm³
Opakowanie transportowe
- Ilość w opakowaniu transportowym
- 35 pcs
- Kod EAN opakowania transportowego
- 3838895699675
- Waga opakowania transportowego
- 18,657 kg
- Wysokość opakowania transportowego
- 0,215 m
- Szerokość opakowania transportowego
- 0,37 m
- Głębokość opakowania transportowego
- 0,375 m
- Objętość opakowania transportowego
- 0,03 m³
- Ilość na palecie
- 560 pcs
- Kod taryfy celnej
- 85389099
7 ETIM
- Built-in depth
- 69 mm
- For fuse size
- 22x58 mm
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail
- Nominal voltage
- 690 V
- Number of poles
- 3
- Width in number of modular spacings
- 6
Klasyfikacja ETIM – wersja 9.0
1 Diagramy
1 Oprogramowanie i sterowniki
Oprogramowanie jest dostarczane bez jakichkolwiek gwarancji. Autor nie jest zobowiązany do zapewniania wsparcia, serwisu, poprawek lub aktualizacji darmowych programów lub sterowników.
24 Tagi
002570004Rozłącznik bezpiecznikowyEFD 22 3pCFuse-switch disconnectors for cylindrical fuse-linksEFDEFD 223p3pProduktyWkładki topikowe D, D0, CRozłączniki i podstawy bezpiecznikowe do systemu CWielkość: 22x58Typ: EFDZastosowanie: Residential and industrial installationIlość biegunów: 3Temperatura otoczenia: -5 °C/40 °CStopień ochrony IP: IP20Napięcie znamionowe AC: 690 V/690 VSposób montażu: Szyna DINNormy: IEC60947-1, IEC60947-3Kategoria pracy: AC-22BPrąd znamionowy: 100 A/100 ARozłącznik bezpiecznikowy Wielkość: 22x58 Sposób montażu: Szyna DIN Ilość biegunów: 3 Napięcie znamionowe AC: 690 V/690 V Kategoria pracy: AC-22B Prąd znamionowy: 100 A/100 A
