004656307

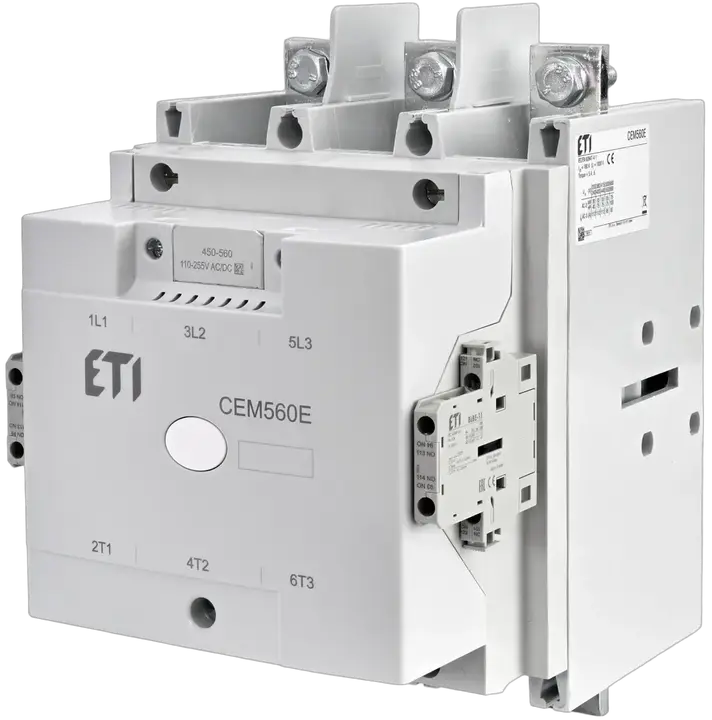

CEM560E.22-255V-AC/DC Stycznik powietrzny
- Numer katalogowy:
- 004656307
- Znamionowe napięcie sterujące Uc DC:
- 110-255 V
- Prąd Ie (AC1):
- 700 A
- Prąd Ie dla AC3, 400V:
- 560 A
- Ilość biegunów:
- 3
- Ilość styków pomocniczych zwiernych NO:
- 2
- Ilość styków pomocniczych NC:
- 2
- Funkcja:
- Motor contactor
- Grupa katalogowa:
- Stycznik silnikowy CEM
14 Logistyka
Produkt
- Waga netto
- 12 kg
- Szerokość
- 182,1 mm
- Wysokość
- 291 mm
- Głębokość
- 227 mm
- Jednostka miary magazynowej
- pcs
Opakowanie transportowe
- Ilość w opakowaniu transportowym
- 1 pcs
- Kod EAN opakowania transportowego
- 7909522136675
- Waga opakowania transportowego
- 12 kg
- Wysokość opakowania transportowego
- 300 mm
- Szerokość opakowania transportowego
- 270 mm
- Głębokość opakowania transportowego
- 270 mm
- Objętość opakowania transportowego
- 21,87 dm³
- Ilość na palecie
- 45 pcs
- Kod taryfy celnej
- 85364900
16 ETIM
- Rated operation current Ie at AC-3, 400 V
- 560 A
- Voltage type for actuating
- AC/DC
- Rated operation current Ie at AC-4, 400 V
- 345 A
- Type of electrical connection of main circuit
- Screw connection
- Number of normally open contacts as main contact
- 3
- Number of auxiliary contacts as normally open contact
- 2
- Rated operation power at AC-3, 400 V
- 300 kW
- Number of auxiliary contacts as normally closed contact
- 2
- Rated operation current Ie at AC-1, 400 V
- 700 A
- Rated operation power at AC-4, 400 V
- 185 kW
- Rated control supply voltage AC 60 Hz(Min)
- 110 V
- Rated control supply voltage DC(Min)
- 110 V
- Rated control supply voltage AC 50 Hz(Min)
- 110 V
- Rated control supply voltage AC 60 Hz(Max)
- 255 V
- Rated control supply voltage AC 50 Hz(Max)
- 255 V
- Rated control supply voltage DC(Max)
- 255 V
Klasyfikacja ETIM – wersja 9.0
1 Diagramy
1 Oprogramowanie i sterowniki
Oprogramowanie jest dostarczane bez jakichkolwiek gwarancji. Autor nie jest zobowiązany do zapewniania wsparcia, serwisu, poprawek lub aktualizacji darmowych programów lub sterowników.
