004656300

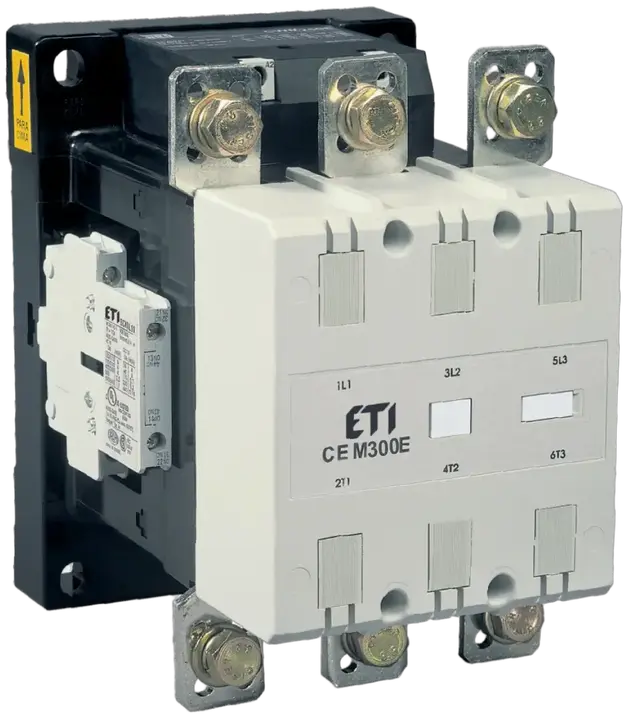

CEM300E.22-28V-AC/DC Stycznik powietrzny
- Numer katalogowy:
- 004656300
- Moc znamionowa dla AC1:
- 410 kW
- Znamionowe napięcie sterujące Uc DC:
- 28 V
- Prąd Ie (AC1):
- 410 A
- Prąd Ie dla AC3, 400V:
- 300 A
- Znamionowe napięcie robocze (V AC):
- 1 000 V
- Znamionowe napięcie obwodu sterującego Uc (V AC):
- 28 V
- Znamionowe napięcie obwodu sterującego Uc (V DC):
- 28 V
- Ilość biegunów:
- 3
- Ilość styków pomocniczych zwiernych NO:
- 2
- Ilość styków pomocniczych NC:
- 2
- Funkcja:
- Motor contactor
- Grupa katalogowa:
- Stycznik silnikowy CEM
14 Logistyka
Produkt
- Waga netto
- 6,725 kg
- Szerokość
- 145,1 mm
- Wysokość
- 205 mm
- Głębokość
- 182,45 mm
- Jednostka miary magazynowej
- pcs
Opakowanie transportowe
- Ilość w opakowaniu transportowym
- 1 pcs
- Kod EAN opakowania transportowego
- 7890355553541
- Waga opakowania transportowego
- 6,705 kg
- Wysokość opakowania transportowego
- 285 mm
- Szerokość opakowania transportowego
- 195 mm
- Głębokość opakowania transportowego
- 295 mm
- Objętość opakowania transportowego
- 16,395 dm³
- Ilość na palecie
- 118 pcs
- Kod taryfy celnej
- 85364900
13 ETIM
- Rated operation current Ie at AC-3, 400 V
- 300 A
- Type of electrical connection of main circuit
- Rail connection
- Number of normally open contacts as main contact
- 3
- Number of auxiliary contacts as normally open contact
- 2
- Rated operation power at AC-3, 400 V
- 160 kW
- Number of auxiliary contacts as normally closed contact
- 2
- Rated operation current Ie at AC-1, 400 V
- 410 A
- Rated control supply voltage AC 60 Hz(Min)
- 28 V
- Rated control supply voltage DC(Min)
- 28 V
- Rated control supply voltage AC 50 Hz(Min)
- 28 V
- Rated control supply voltage AC 60 Hz(Max)
- 28 V
- Rated control supply voltage AC 50 Hz(Max)
- 28 V
- Rated control supply voltage DC(Max)
- 28 V
Klasyfikacja ETIM – wersja 9.0
