Styczniki silnikowe są podstawowymi elementami instalacji elektrycznych, zwłaszcza w układach napędowych. Są to elektrycznie sterowane łączniki służące do załączania i wyłączania obwodów mocy. Doskonale sprawdzają się przy sterowaniu odbiornikami o dużym poborze prądu, dlatego są powszechnie stosowane w przemyśle do sterowania i ochrony silników elektrycznych.

004650105

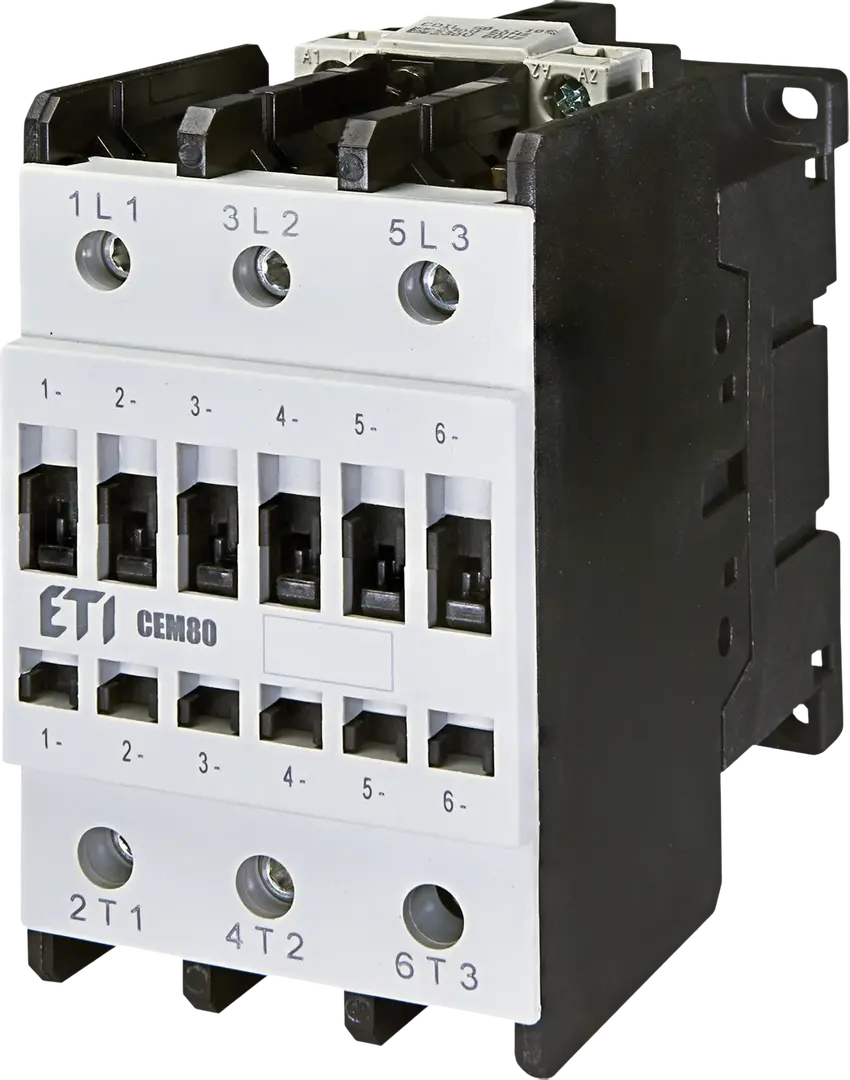

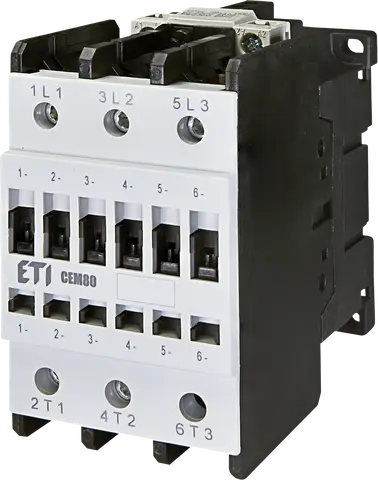

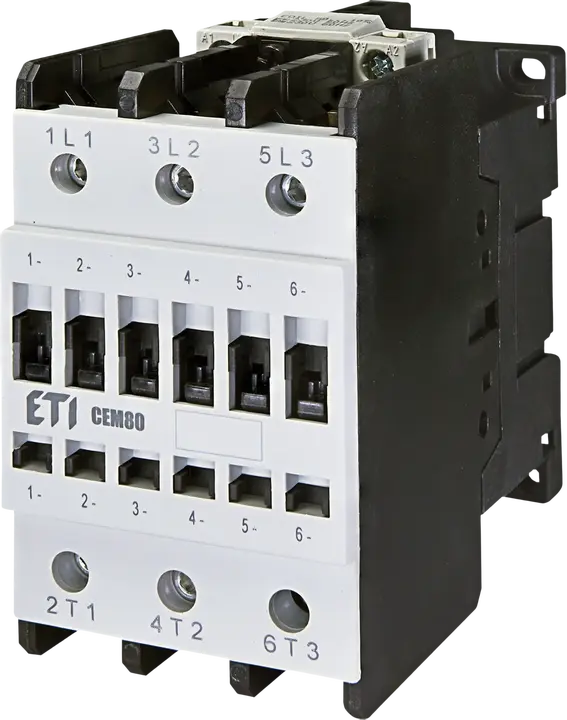

Obraz CEM80.00-42V-50/60Hz

CEM80.00-42V-50/60Hz Stycznik powietrzny

Numer katalogowy:: 004650105
Moc znamionowa dla AC1:: 110 kW
Znamionowe napięcie sterujące Uc DC:: 42 V
Prąd Ie (AC1):: 110 A
Prąd Ie dla AC3, 400V:: 80 A
Znamionowe napięcie robocze (V AC):: 1 000 V
Znamionowe napięcie obwodu sterującego Uc (V AC):: 42 V
Ilość biegunów:: 3
Funkcja:: Motor contactor
Grupa katalogowa:: Stycznik silnikowy CEM

Produkt

Waga netto: 1,13 kg
Szerokość: 69,7 mm
Wysokość: 117,3 mm
Głębokość: 116 mm
Jednostka miary magazynowej: pcs

Podstawowe opakowanie

Ilość w opakowaniu podstawowym: 1 pcs
Kod EAN opakowania podstawowego: 7909018506661

Opakowanie transportowe

Ilość w opakowaniu transportowym: 1 pcs
Kod EAN opakowania transportowego: 5904722972988
Waga opakowania transportowego: 1,13 kg
Objętość opakowania transportowego: 1,108 dm³
Ilość na palecie: 708 pcs
Kod taryfy celnej: 85362010

Rated operation current Ie at AC-3, 400 V: 80 A
Voltage type for actuating: AC
Type of electrical connection of main circuit: Frame clamp
Number of normally open contacts as main contact: 3
Rated operation power at AC-3, 400 V: 37 kW
Rated operation current Ie at AC-1, 400 V: 110 A
Rated control supply voltage AC 60 Hz(Min): 42 V
Rated control supply voltage DC(Min): 42 V
Rated control supply voltage AC 50 Hz(Min): 42 V
Rated control supply voltage AC 60 Hz(Max): 42 V
Rated control supply voltage AC 50 Hz(Max): 42 V
Rated control supply voltage DC(Max): 42 V
