004646023
CEM150E.22-130V-AC/DC Stycznik powietrzny
- Numer katalogowy:
- 004646023
- Moc znamionowa dla AC1:
- 225 kW
- Znamionowe napięcie sterujące Uc DC:
- 130 V
- Prąd Ie (AC1):
- 225 A
- Prąd Ie dla AC3, 400V:
- 150 A
- Znamionowe napięcie robocze (V AC):
- 1 000 V
- Znamionowe napięcie obwodu sterującego Uc (V AC):
- 130 V
- Znamionowe napięcie obwodu sterującego Uc (V DC):
- 130 V
- Ilość biegunów:
- 3
- Ilość styków pomocniczych zwiernych NO:
- 2
- Ilość styków pomocniczych NC:
- 2
- Funkcja:
- Motor contactor
- Grupa katalogowa:
- Stycznik silnikowy CEM
14 Logistyka
Produkt
- Waga netto
- 3,205 kg
- Szerokość
- 124,2 mm
- Wysokość
- 162 mm
- Głębokość
- 146 mm
- Jednostka miary magazynowej
- pcs
Opakowanie transportowe
- Ilość w opakowaniu transportowym
- 1 pcs
- Kod EAN opakowania transportowego
- 7890355109953
- Waga opakowania transportowego
- 3,07 kg
- Wysokość opakowania transportowego
- 230 mm
- Szerokość opakowania transportowego
- 170 mm
- Głębokość opakowania transportowego
- 230 mm
- Objętość opakowania transportowego
- 8,993 dm³
- Ilość na palecie
- 324 pcs
- Kod taryfy celnej
- 85364900
12 ETIM
- Rated operation current Ie at AC-3, 400 V
- 150 A
- Voltage type for actuating
- AC/DC
- Type of electrical connection of main circuit
- Rail connection
- Number of normally open contacts as main contact
- 3
- Number of auxiliary contacts as normally open contact
- 2
- Rated operation power at AC-3, 400 V
- 75 kW
- Number of auxiliary contacts as normally closed contact
- 2
- Rated operation current Ie at AC-1, 400 V
- 225 A
- Rated control supply voltage DC(Min)
- 130 V
- Rated control supply voltage AC 50 Hz(Min)
- 110 V
- Rated control supply voltage AC 50 Hz(Max)
- 130 V
- Rated control supply voltage DC(Max)
- 130 V
Klasyfikacja ETIM – wersja 9.0
2 Diagramy
1 Oprogramowanie i sterowniki
Oprogramowanie jest dostarczane bez jakichkolwiek gwarancji. Autor nie jest zobowiązany do zapewniania wsparcia, serwisu, poprawek lub aktualizacji darmowych programów lub sterowników.
24 Tagi
004646023Stycznik powietrznyCEM150E.22-130V-AC/DCETICONMotor contactor CEMMotor contactor CEMMotor contactor CEMMotor contactor CEMCEM150E.22ProduktyStycznikiStyczniki silnikowe CEM, przekaźniki termiczne i akcesoriaStyczniki silnikoweZnamionowe napięcie obwodu sterującego Uc (V DC): 130 VPrąd Ie dla AC3, 400V: 150 AZnamionowe napięcie robocze (V AC): 1000 VZnamionowe napięcie obwodu sterującego Uc (V AC): 130 VIlość styków pomocniczych NC: 2Funkcja: Motor contactorIlość biegunów: 3Prąd Ie (AC1): 225 AIlość styków pomocniczych zwiernych NO: 2Grupa katalogowa: Stycznik silnikowy CEMStycznik powietrzny TOWAR Prąd Ie (AC1): 225 A Prąd Ie dla AC3, 400V: 150 A Znamionowe napięcie obwodu sterującego Uc (V AC): 130 V Znamionowe napięcie obwodu sterującego Uc (V DC): 130 V Ilość biegunów: 3 Ilość styków pomocniczych zwiernych NO: 2 Ilość styków pomocniczych NC: 2 Funkcja: Motor contactor Grupa katalogowa: Stycznik silnikowy CEM
Akcesoria 15 Wszystkie akcesoria
Powiązane produkty 248 Wszystkie produkty
004642110
CEM9.01-24V-50/60Hz
- Nazwa
- Stycznik powietrzny
- Prąd Ie (AC1)
- 25 A
- Prąd Ie dla AC3, 400V
- 9 A
- Znamionowe napięcie robocze (V AC)
- 690 V
- Znamionowe napięcie obwodu sterującego Uc (V AC)
- 24 V
004642111
CEM9.01-48V-50/60Hz
- Nazwa
- Stycznik powietrzny
- Prąd Ie (AC1)
- 25 A
- Prąd Ie dla AC3, 400V
- 9 A
- Znamionowe napięcie robocze (V AC)
- 690 V
- Znamionowe napięcie obwodu sterującego Uc (V AC)
- 48 V
004642112
CEM9.01-110V-50/60Hz
- Nazwa
- Stycznik powietrzny
- Prąd Ie (AC1)
- 25 A
- Prąd Ie dla AC3, 400V
- 9 A
- Znamionowe napięcie robocze (V AC)
- 690 V
- Znamionowe napięcie obwodu sterującego Uc (V AC)
- 110 V
004642113
CEM9.01-230V-50/60Hz
- Nazwa
- Stycznik powietrzny
- Prąd Ie (AC1)
- 25 A
- Prąd Ie dla AC3, 400V
- 9 A
- Znamionowe napięcie robocze (V AC)
- 690 V
- Znamionowe napięcie obwodu sterującego Uc (V AC)
- 230 V
004642114
CEM9.01-400V-50/60Hz
- Nazwa
- Stycznik powietrzny
- Prąd Ie (AC1)
- 25 A
- Prąd Ie dla AC3, 400V
- 9 A
- Znamionowe napięcie robocze (V AC)
- 690 V
- Znamionowe napięcie obwodu sterującego Uc (V AC)
- 400 V
004642116
CEM9.01-500V-50/60Hz
- Nazwa
- Stycznik powietrzny
- Prąd Ie (AC1)
- 25 A
- Prąd Ie dla AC3, 400V
- 9 A
- Znamionowe napięcie robocze (V AC)
- 690 V
- Znamionowe napięcie obwodu sterującego Uc (V AC)
- 500 V
004642120
CEM9.10-24V-50/60Hz
- Nazwa
- Stycznik powietrzny
- Prąd Ie (AC1)
- 25 A
- Prąd Ie dla AC3, 400V
- 9 A
- Znamionowe napięcie robocze (V AC)
- 690 V
- Znamionowe napięcie obwodu sterującego Uc (V AC)
- 24 V
004642121
CEM9.10-48V-50/60Hz
- Nazwa
- Stycznik powietrzny
- Prąd Ie (AC1)
- 25 A
- Prąd Ie dla AC3, 400V
- 9 A
- Znamionowe napięcie robocze (V AC)
- 690 V
- Znamionowe napięcie obwodu sterującego Uc (V AC)
- 48 V
004642122
CEM9.10-110V-50/60Hz
- Nazwa
- Stycznik powietrzny
- Prąd Ie (AC1)
- 25 A
- Prąd Ie dla AC3, 400V
- 9 A
- Znamionowe napięcie robocze (V AC)
- 690 V
- Znamionowe napięcie obwodu sterującego Uc (V AC)
- 110 V
004642123
CEM9.10-230V-50/60Hz
- Nazwa
- Stycznik powietrzny
- Prąd Ie (AC1)
- 25 A
- Prąd Ie dla AC3, 400V
- 9 A
- Znamionowe napięcie robocze (V AC)
- 690 V
- Znamionowe napięcie obwodu sterującego Uc (V AC)
- 230 V
004642124
CEM9.10-400V-50/60Hz
- Nazwa
- Stycznik powietrzny
- Prąd Ie (AC1)
- 25 A
- Prąd Ie dla AC3, 400V
- 9 A
- Znamionowe napięcie robocze (V AC)
- 690 V
- Znamionowe napięcie obwodu sterującego Uc (V AC)
- 400 V

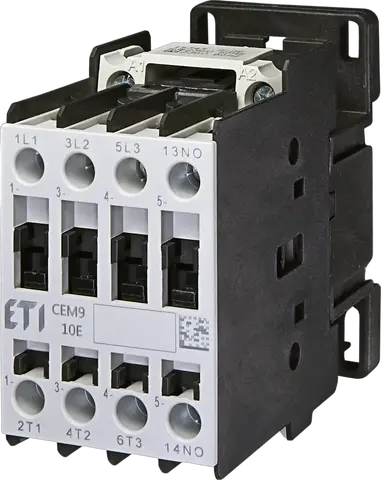

004642125
