002440796

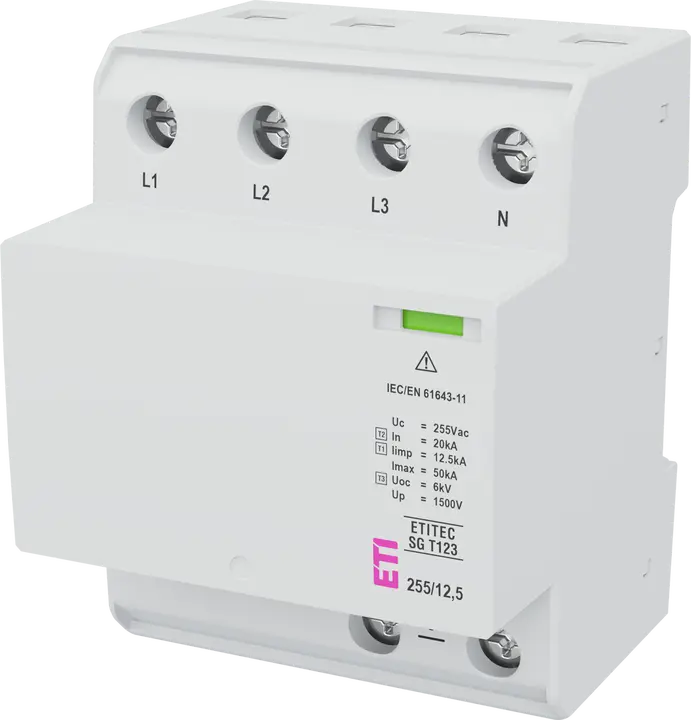

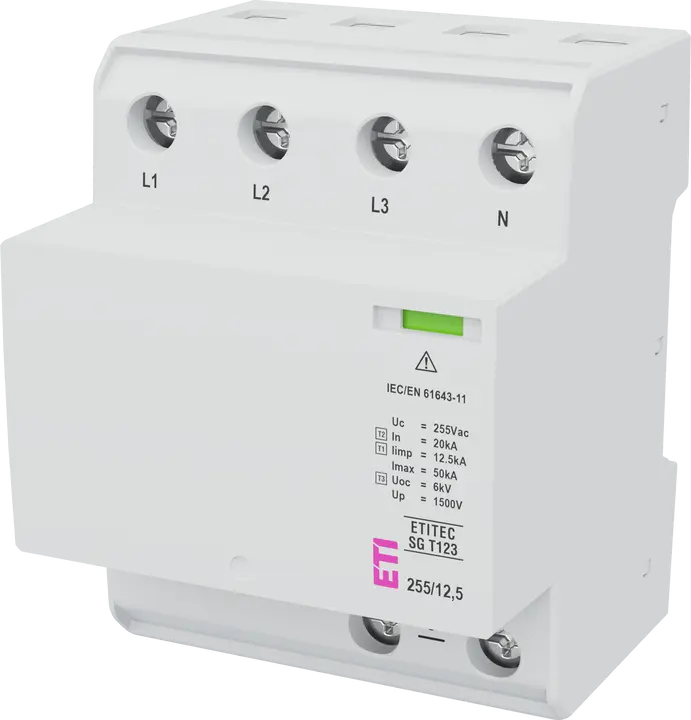

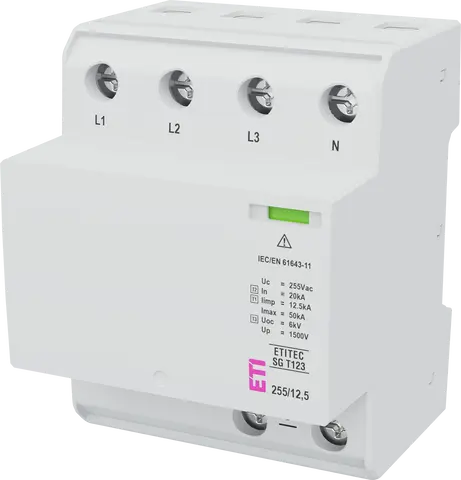

ETITEC SG T123 255/12,5 4+0 Ogranicznik przepięć

Numer katalogowy:: 002440796
Funkcja:: Ogranicznik przepięć
Typ ogranicznika (wg EN 61643):: T1, T3, T2
AC Napięcie pracy trwałej Uc:: 255 V
Iimp (10/350μs):: 12,5 kA
In (8/20μs):: 20 kA
Imax (8/20μs):: 50 kA
Rodzaj prądu:: AC
Napięcie znamionowe AC:: 230
Up - Poziom ochrony:: 1,5 kV
Max. bezpiecznik zabezpieczający przed zwarciem:: 250 A
Styki sygnalizacji uszkodzenia wewnętrznego (RC):: No
Prąd upływu:: No
System sieci:: TN-S
Liczba modułów:: 4
Instalacja:: Domy i budynki mieszkalne
Głębokość wbudowania:: 65 mm
Stopień ochrony IP:: IP20
Zastosowana technologia:: Iskiernikowa
Grupa katalogowa:: ETITEC SG

Produkt

Waga netto: 0,416 kg
Jednostka miary magazynowej: pcs

Podstawowe opakowanie

Ilość w opakowaniu podstawowym: 1 pcs
Kod EAN opakowania podstawowego: 3838400161048
Waga opakowania podstawowego: 0,442 kg
Wysokość opakowania podstawowego: 82 mm
Szerokość opakowania podstawowego: 102 mm
Głębokość opakowania podstawowego: 110 mm
Objętość opakowania podstawowego: 0,92 dm³

Opakowanie transportowe

Ilość w opakowaniu transportowym: 4 pcs
Kod EAN opakowania transportowego: 3838400161031
Waga opakowania transportowego: 1,849 kg
Wysokość opakowania transportowego: 109 mm
Szerokość opakowania transportowego: 115 mm
Głębokość opakowania transportowego: 352 mm
Objętość opakowania transportowego: 4,412 dm³
Ilość na palecie: 720 pcs
Kod taryfy celnej: 85363090

Voltage protection level L-PE: 1,5 kV
Energy-coordinated protection effect with regard to the terminal equipment: Tak
Max. conductor cross section flexible (fine-strand): 25 mm²
Voltage switching spark gap technology: Tak
Voltage protection level L-N: 1,5 kV
Nominal voltage AC: 230 V
Max. conductor cross section solid (solid, stranded): 35 mm²
Test class: Type 1 and 2 and 3
Degree of protection (IP): IP20
Mounting method: DIN rail (top hat rail) 35 mm
Construction size: 4 modular spacing
Lightning impulse current (10/350 µs): 12,5 kA
Specific energy (W/R): 39 kJ/Ohm
System configuration TN-S: Tak
Max. overcurrent protection device, parallel connection (fuse): 250 A
Voltage protection level: 1,5 kV
Number of poles: 4
Signalling at the device: Optical
Voltage protection level N-PE: 1,5 kV
Max. continuous voltage AC: 255 V
Follow current extinguishing capability: 25 kA

Klasyfikacja ETIM – wersja 9.0
