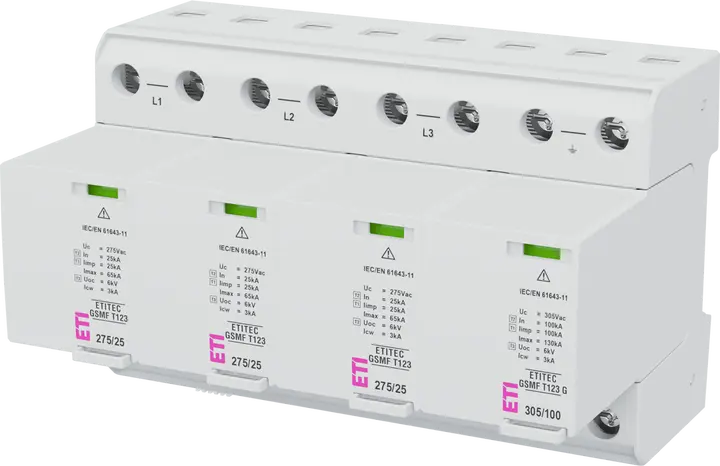

ETITEC GSMF T123 275/25 3+1 RC Ogranicznik przepięć

Numer katalogowy:: 002440783
Funkcja:: Ogranicznik przepięć
Typ ogranicznika (wg EN 61643):: T1, T2, T3
AC Napięcie pracy trwałej Uc:: 275 V
Iimp (10/350μs):: 25 kA
In (8/20μs):: 25 kA
Rodzaj prądu:: AC
Napięcie znamionowe AC:: 230 V
Up - Poziom ochrony:: 1,5 kV
Styki sygnalizacji uszkodzenia wewnętrznego (RC):: Yes
Prąd upływu:: No
System sieci:: TT/TN-S
Liczba modułów:: 4
Instalacja:: Domy i budynki mieszkalne
Głębokość wbudowania:: 86 mm
Stopień ochrony IP:: IP20
Zastosowana technologia:: Iskiernikowa
Grupa katalogowa:: ETITEC GSMF

Instrukcja obsługi

Produkt

Waga netto: 1,041 kg
Jednostka miary magazynowej: pcs

Podstawowe opakowanie

Ilość w opakowaniu podstawowym: 1 pcs
Kod EAN opakowania podstawowego: 3838400128256
Waga opakowania podstawowego: 1,079 kg
Wysokość opakowania podstawowego: 98 mm
Szerokość opakowania podstawowego: 152 mm
Głębokość opakowania podstawowego: 100 mm
Objętość opakowania podstawowego: 1,49 dm³

Opakowanie transportowe

Ilość w opakowaniu transportowym: 2 pcs
Kod EAN opakowania transportowego: 3838400128249
Waga opakowania transportowego: 2,239 kg
Wysokość opakowania transportowego: 109 mm
Szerokość opakowania transportowego: 352 mm
Głębokość opakowania transportowego: 115 mm
Objętość opakowania transportowego: 4,412 dm³
Ilość na palecie: 452 pcs
Kod taryfy celnej: 85363090

Max. conductor cross section flexible (fine-strand): 25 mm²
Remote signalling: Tak
Nominal voltage AC: 230 V
Max. conductor cross section solid (solid, stranded): 35 mm²
Test class: Type 1 + 2
Degree of protection (IP): IP20
Mounting method: DIN rail (top hat rail) 35 mm
Construction size: 8 modular spacing
Lightning impulse current (10/350 µs): 25 kA
Specific energy (W/R): 156,2 kJ/Ohm
System configuration TN-S: Tak
Voltage protection level: 2,1 kV
Number of poles: 4
System configuration TT: Tak
Integrated backup fuse: Tak
Signalling at the device: Optical
Max. continuous voltage AC: 275 V
Follow current extinguishing capability: 75 kA

Klasyfikacja ETIM – wersja 9.0
