002440811

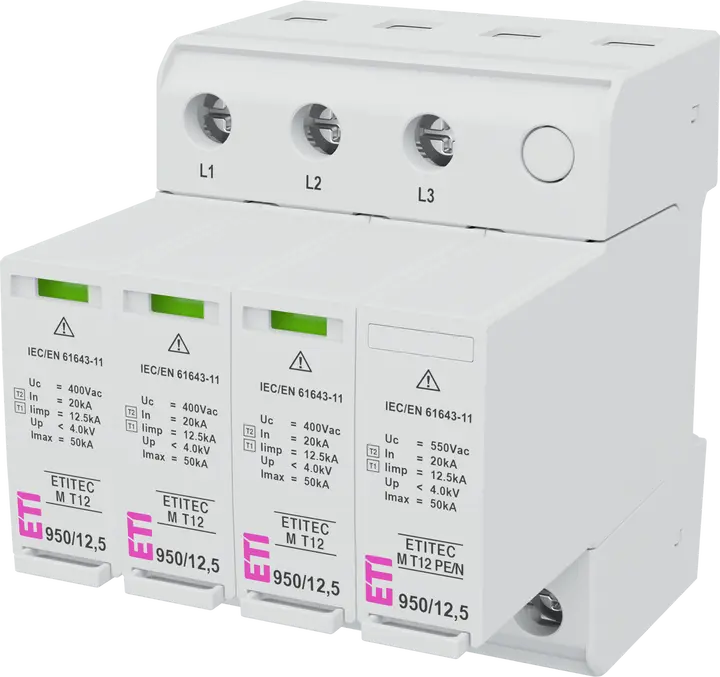

ETITEC M T12 950/12,5 4Y RC Ogranicznik przepięć
- Numer katalogowy:
- 002440811
- Funkcja:
- Ogranicznik przepięć
- Typ ogranicznika (wg EN 61643):
- T1, T2
- AC Napięcie pracy trwałej Uc:
- 950 V
- Iimp (10/350μs):
- 12,5 kA
- In (8/20μs):
- 20 kA
- Imax (8/20μs):
- 50 kA
- Rodzaj prądu:
- AC
- Napięcie znamionowe AC:
- 800 V
- Up - Poziom ochrony:
- 4 kV
- Max. bezpiecznik zabezpieczający przed zwarciem:
- 160 A
- Styki sygnalizacji uszkodzenia wewnętrznego (RC):
- Yes
- Prąd upływu:
- Yes
- System sieci:
- IT
- Liczba modułów:
- 4
- Instalacja:
- Falowniki PV po stronie AC
- Głębokość wbudowania:
- 86 mm
- Stopień ochrony IP:
- IP20
- Zastosowana technologia:
- Warystorowa
- Grupa katalogowa:
- ETITEC M AC
21 Logistyka
Produkt
- Waga netto
- 0,78 kg
- Szerokość
- 72 mm
- Wysokość
- 105,6 mm
- Głębokość
- 96,2 mm
- Jednostka miary magazynowej
- pcs
Podstawowe opakowanie
- Ilość w opakowaniu podstawowym
- 1 pcs
- Kod EAN opakowania podstawowego
- 3838895985075
- Waga opakowania podstawowego
- 0,82 kg
- Wysokość opakowania podstawowego
- 102 mm
- Szerokość opakowania podstawowego
- 82 mm
- Głębokość opakowania podstawowego
- 110 mm
- Objętość opakowania podstawowego
- 0,92 dm³
Opakowanie transportowe
- Ilość w opakowaniu transportowym
- 4 pcs
- Kod EAN opakowania transportowego
- 3838895985082
- Waga opakowania transportowego
- 3,361 kg
- Wysokość opakowania transportowego
- 109 mm
- Szerokość opakowania transportowego
- 352 mm
- Głębokość opakowania transportowego
- 115 mm
- Objętość opakowania transportowego
- 4,412 dm³
- Ilość na palecie
- 832 pcs
- Kod taryfy celnej
- 85363090
15 ETIM
- Max. conductor cross section flexible (fine-strand)
- 25 mm²
- Remote signalling
- Tak
- Nominal voltage AC
- 800 V
- Max. conductor cross section solid (solid, stranded)
- 35 mm²
- Test class
- Type 1 + 2
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail (top hat rail) 35 mm
- Construction size
- 4 modular spacing
- Lightning impulse current (10/350 µs)
- 12,5 kA
- Specific energy (W/R)
- 39 kJ/Ohm
- Voltage protection level
- 4 kV
- Number of poles
- 2
- Signalling at the device
- Optical
- Max. continuous voltage AC
- 950 V
- System configuration DC
- Tak
Klasyfikacja ETIM – wersja 9.0
