002440576

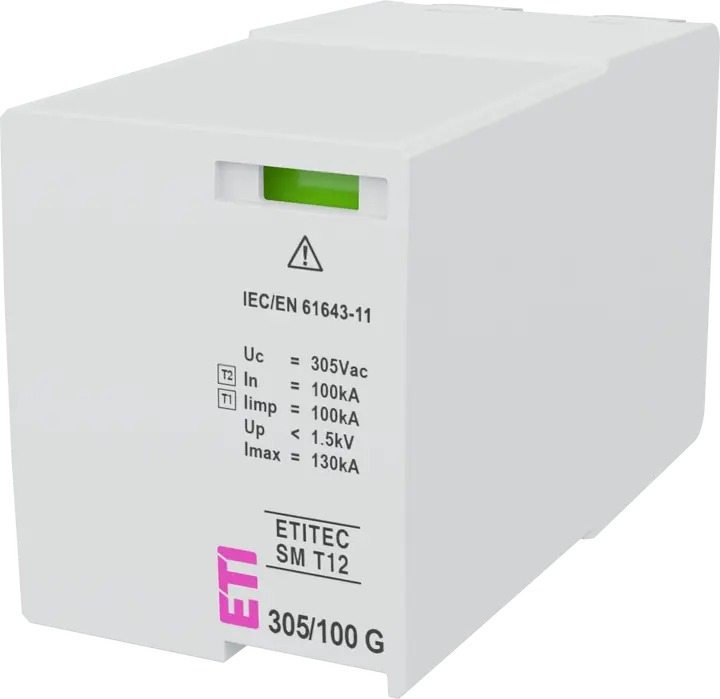

Obraz MOD. ETITEC SM T12 305/100 G

MOD. ETITEC SM T12 305/100 G Ogranicznik przepięć

Numer katalogowy:: 002440576
Napięcie znamionowe AC:: 230 V
System sieci:: TN/TT
Grupa katalogowa:: ETITEC SM
Instalacja:: Domy i budynki mieszkalne
Stopień ochrony IP:: IP20
Prąd upływu:: No
Zastosowana technologia:: Warystorowa, Iskiernikowa
Głębokość wbudowania:: 73,5 mm
Typ ogranicznika (wg EN 61643):: T1, T2
AC Napięcie pracy trwałej Uc:: 305 V
Funkcja:: Moduł wymienny
Do stosowania z:: ETITEC SM T12 300/25
Rodzaj prądu:: AC
Iimp (10/350μs):: 100 kA
In (8/20μs):: 60 kA
Imax (8/20μs):: 100 kA

Akcesoria

Produkt

Waga netto: 0,177 kg
Jednostka miary magazynowej: pcs

Podstawowe opakowanie

Ilość w opakowaniu podstawowym: 1 pcs
Kod EAN opakowania podstawowego: 3838895847618
Waga opakowania podstawowego: 0,103 kg
Wysokość opakowania podstawowego: 91 mm
Szerokość opakowania podstawowego: 41 mm
Głębokość opakowania podstawowego: 48 mm
Objętość opakowania podstawowego: 0,179 dm³

Opakowanie transportowe

Ilość w opakowaniu transportowym: 9 pcs
Kod EAN opakowania transportowego: 3838895847625
Waga opakowania transportowego: 1,008 kg
Wysokość opakowania transportowego: 109 mm
Szerokość opakowania transportowego: 352 mm
Głębokość opakowania transportowego: 115 mm
Objętość opakowania transportowego: 4,412 dm³
Ilość na palecie: 2 034 pcs
Kod taryfy celnej: 85363090

System configuration TN-C: Tak
Nominal voltage AC: 230 V
Test class: Type 1 + 2
Degree of protection (IP): IP20
Mounting method: On basic element
Construction size: 2 modular spacing
Lightning impulse current (10/350 µs): 100 kA
Specific energy (W/R): 2 500 kJ/Ohm
System configuration TN-S: Tak
Voltage protection level: 1,5 kV
System configuration TN: Tak
Number of poles: 1
System configuration TT: Tak
Signalling at the device: Optical
Max. continuous voltage AC: 305 V

Klasyfikacja ETIM – wersja 9.0

002440576 Ogranicznik przepięć MOD. ETITEC SM T12 305/100 G ETITEC Surge arresters Leakage free - DIN rail ETITEC SM T12 ETITEC SM T12 ETITEC SM T12 Produkty Ograniczniki przepięć Ograniczniki przepięć AC Akcesoria Ogranicznik przepięć TOWAR

Akcesoria 2 Wszystkie akcesoria

ETITEC SM T12 300/25 3+1

002440562

ETITEC SM T12 300/25 3+1

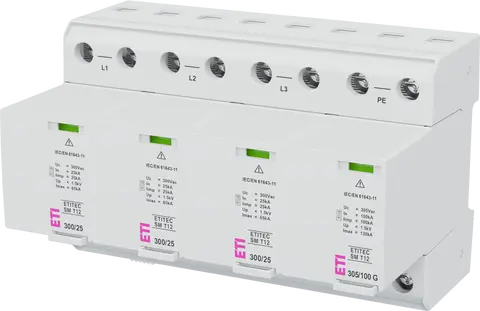

ETITEC SM T12 300/25 3+1 RC

002440563

ETITEC SM T12 300/25 3+1 RC
