004661405

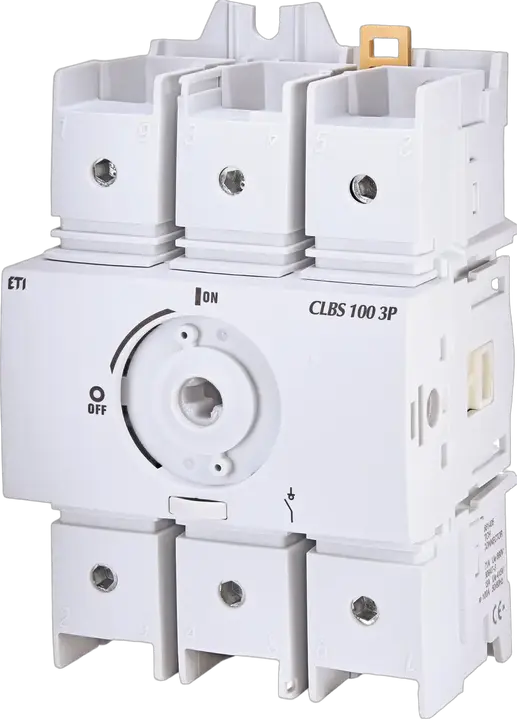

CLBS 100 3P Rozłącznik izolacyjny
- Numer katalogowy:
- 004661405
- Prąd znamionowy:
- 100 A
- Grupa katalogowa:
- Rozłącznik modułowy CLBS
- Sposób montażu:
- TH 35
- Typ:
- DIN-rail mounted
- Funkcja:
- 0-1
- Ilość biegunów:
- 3
- Prąd termiczny Ith:
- 100 A
- Prąd znamionowy roboczy Ie AC-21 A/B przy 415V:
- 100 A
- Znamionowe napięcie izolacji:
- 800 V
- Maksymalne znamionowe napięcie robocze (V AC):
- 690 V
21 Logistyka
Produkt
- Waga netto
- 0,6 kg
- Szerokość
- 79,6 mm
- Wysokość
- 142,8 mm
- Głębokość
- 65,37 mm
- Jednostka miary magazynowej
- pcs
Podstawowe opakowanie
- Ilość w opakowaniu podstawowym
- 1 pcs
- Kod EAN opakowania podstawowego
- 3838895718017
- Waga opakowania podstawowego
- 0,6 kg
- Wysokość opakowania podstawowego
- 88 mm
- Szerokość opakowania podstawowego
- 160 mm
- Głębokość opakowania podstawowego
- 88 mm
- Objętość opakowania podstawowego
- 1,239 dm³
Opakowanie transportowe
- Ilość w opakowaniu transportowym
- 12 pcs
- Kod EAN opakowania transportowego
- 3838895718024
- Waga opakowania transportowego
- 7,2 kg
- Wysokość opakowania transportowego
- 275 mm
- Szerokość opakowania transportowego
- 345 mm
- Głębokość opakowania transportowego
- 177 mm
- Objętość opakowania transportowego
- 16,793 dm³
- Ilość na palecie
- 840 pcs
- Kod taryfy celnej
- 85365080
14 ETIM
- Version as emergency stop installation
- Tak
- Version as maintenance-/service switch
- Tak
- Version as safety switch
- Tak
- Max. rated operation voltage Ue AC
- 690 V
- Suitable for floor mounting
- Tak
- Rated permanent current Iu
- 100 A
- Type of control element
- Turn button
- Type of electrical connection of main circuit
- Frame clamp
- Degree of protection (IP), front side
- IP20
- Number of poles
- 3
- Rated operation power at AC-23, 400 V
- 45 kW
- Suitable for intermediate mounting
- Tak
- Suitable for distribution board installation
- Tak
- Version as main switch
- Tak
Klasyfikacja ETIM – wersja 9.0
1 Diagramy
1 Oprogramowanie i sterowniki
Oprogramowanie jest dostarczane bez jakichkolwiek gwarancji. Autor nie jest zobowiązany do zapewniania wsparcia, serwisu, poprawek lub aktualizacji darmowych programów lub sterowników.
19 Tagi
004661405Rozłącznik izolacyjnyCLBS 100 3PETISWITCHCompact Load Break SwitchCLBSCLBS body(no handle included) 3 POLES 16 - 125 ACLBS body(no handle included) 3 POLES 16 - 125 ACLBS body(no handle included) 3 POLES 16 - 125 AProduktyŁączniki modułowe, pokrętne, krzywkoweRozłączniki pokrętne CLBSPrąd znamionowy roboczy Ie AC-21 A/B przy 415V: 100 A/100 AMaksymalne znamionowe napięcie robocze (V AC): 690 VPrąd termiczny Ith: 100 AFunkcja: 0-1Ilość biegunów: 3Znamionowe napięcie izolacji: 800 VRozłącznik izolacyjny Funkcja: 0-1 Ilość biegunów: 3 Prąd termiczny Ith: 100 A Prąd znamionowy roboczy Ie AC-21 A/B przy 415V: 100 A/100 A
