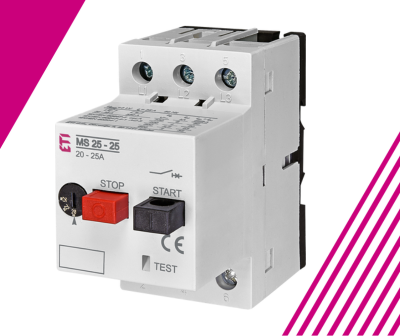

Wyłączniki silnikowe

• Zakres prądów: Od 0,4 A do 52 A, odpowiedni dla szerokiego zakresu wielkości silników.
• Termiczne zabezpieczenie przeciążeniowe: Regulowane wyzwalacze termiczne („a releases”) umożliwiają precyzyjne ustawienie prądu znamionowego chronionego silnika.
• Magnetyczne zabezpieczenie zwarciowe: Stałe wyzwalacze zwarciowe („n releases”), ustawione na poziomie 12-krotności prądu znamionowego, zapewniają skuteczną ochronę zwarciową oraz bezproblemowy rozruch silnika.
• Kombinacje rozruchowe bez bezpieczników: Możliwość współpracy ze stycznikami w celu tworzenia bezpiecznikowych układów rozruchowych.
• Szeroki zakres temperatury pracy: Przystosowane do pracy w różnych warunkach klimatycznych, przy temperaturze otoczenia od -20°C do +55°C przy pełnym prądzie znamionowym.

• Zakres prądów: Od 0,16 A do 80 A, obejmujący szerszy zakres zastosowań silnikowych.
• Stały wyzwalacz zwarciowy: Zapewnia ochronę zwarciową z wyzwalaniem ustawionym na poziomie 13-krotności prądu znamionowego (Iu).
• Czułość na zanik fazy: Zgodność z normą IEC/EN 60947-4-1, zapewniająca ochronę przed zanikiem fazy.
• Kompensacja temperatury: Gwarantuje niezawodne parametry wyzwalania przy zmiennych temperaturach otoczenia.
• Funkcja wyłącznika głównego: Możliwość stosowania jako wyłącznik główny.
• Wysoka zdolność wyłączania: Modele MPE25 do 10 A przy 400/415 V są samoczynnie zabezpieczone, natomiast modele powyżej 10 A oferują zdolność wyłączania 50 kA przy 400/415 V. Modele MPE80 zapewniają zdolność wyłączania 60 kA przy 380 V.
• Elastyczne możliwości montażu: Dostępne są różne akcesoria, takie jak napędy obrotowe do drzwi rozdzielnicy, obudowy izolacyjne, obudowy do montażu podtynkowego oraz zaciski Push-in, umożliwiające elastyczną instalację.

Silniki są nieodzownym elementem wielu zastosowań przemysłowych i komercyjnych, napędzając maszyny, pompy, wentylatory i wiele innych urządzeń. Są one narażone na różne uszkodzenia elektryczne, które mogą prowadzić do awarii, przestojów oraz kosztownych napraw. Wyłączniki silnikowe odgrywają kluczową rolę w ograniczaniu tych zagrożeń, chroniąc silniki przed:

• Przeciążeniami: Występują, gdy silnik przez dłuższy czas pobiera prąd przekraczający jego wartość znamionową. Przeciążenia mogą powodować przegrzanie, uszkodzenie izolacji oraz spalenie silnika.
• Zwarciami: Powstają, gdy w obwodzie pojawi się ścieżka o bardzo małej rezystancji, powodując gwałtowny wzrost prądu. Zwarcia mogą prowadzić do poważnych uszkodzeń silników, przewodów oraz innych elementów instalacji.
• Zanikiem fazy: Występuje w przypadku utraty jednej lub kilku faz zasilania. Powoduje to nierównomierny przepływ prądów w silniku, co może prowadzić do przegrzania i jego uszkodzenia.

Wyłączniki silnikowe integrują dwa podstawowe mechanizmy ochronne:

• Termiczne zabezpieczenie przeciążeniowe: Chroni przed przeciążeniami za pomocą bimetalowego elementu, który nagrzewa się pod wpływem nadmiernego prądu. Wraz ze wzrostem temperatury bimetal odkształca się, powodując zadziałanie wyłącznika i przerwanie zasilania silnika. Czas wyzwolenia jest odwrotnie proporcjonalny do wartości prądu, dzięki czemu wyższe przeciążenia powodują szybsze zadziałanie.
• Magnetyczne zabezpieczenie zwarciowe: Zapewnia natychmiastową ochronę przed zwarciami. W przypadku zwarcia gwałtowny wzrost prądu wytwarza silne pole magnetyczne, które uruchamia mechanizm wyzwalający wyłącznika, natychmiast przerywając przepływ prądu zwarciowego.

Wyłączniki silnikowe są dostępne w różnych wykonaniach i konfiguracjach, dostosowanych do konkretnych zastosowań oraz wymagań silników:

• Ręczne rozruszniki silnikowe: Podstawowe wyłączniki silnikowe umożliwiające ręczne załączanie i wyłączanie oraz zapewniające termiczne zabezpieczenie przeciążeniowe. Stosowane głównie do mniejszych silników i prostych aplikacji.
• Automatyczne rozruszniki silnikowe: Zapewniają automatyczne sterowanie i ochronę, wykorzystując styczniki do załączania i wyłączania silnika. Często oferują funkcje zdalnego sterowania, zabezpieczenia przeciążeniowego i zwarciowego.
• Zintegrowane rozruszniki silnikowe: Łączą wyłącznik silnikowy i stycznik w jednej obudowie, zapewniając kompaktowe i wygodne rozwiązanie do sterowania oraz ochrony silników.

Dobór odpowiedniego wyłącznika silnikowego wymaga uwzględnienia kilku istotnych parametrów:

• Prąd znamionowy silnika przy pełnym obciążeniu (FLA): Znamionowy prąd wyłącznika powinien być równy lub nieznacznie wyższy od prądu FLA silnika, aby zapewnić właściwą ochronę przeciążeniową.
• Prąd rozruchowy silnika: Podczas rozruchu silnik pobiera znacznie większy prąd niż podczas normalnej pracy. Wyłącznik powinien wytrzymać ten prąd rozruchowy bez niepożądanego zadziałania.
• Napięcie znamionowe: Napięcie znamionowe wyłącznika powinno odpowiadać napięciu zasilania silnika.
• Znamionowa zdolność wyłączania zwarć: Parametr określający maksymalny prąd zwarciowy, który wyłącznik może bezpiecznie przerwać.
• Rodzaj silnika: Różne typy silników mają odmienne charakterystyki rozruchowe i wymagania dotyczące zabezpieczenia. Przykładowo silniki jednofazowe mogą wymagać innego typu wyłącznika niż silniki trójfazowe.
