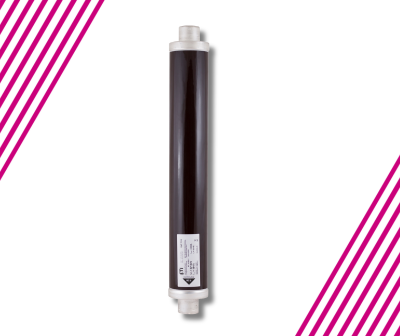

Wkładki topikowe średniego napięcia ograniczające prąd, oznaczone jako VVT-D3, są przeznaczone do ochrony urządzeń w rozdzielnicach oraz innych urządzeń (transformatorów rozdzielczych, kondensatorów mocy i silników średniego napięcia) przed skutkami cieplnymi i dynamicznymi zwarć oraz przetężeń.
Wkładki topikowe średniego napięcia ETI zostały zaprojektowane w celu zapewnienia stabilnych i niezawodnych parametrów technicznych. Glazurowana rura porcelanowa (produkowana we własnym zakładzie ceramicznym ETI) charakteryzuje się bardzo wysoką odpornością mechaniczną i termiczną. Galwanicznie zabezpieczone styki wykonane z miedzi elektrolitycznej są pokrywane niklem (Ni), cyną (Sn) lub, na życzenie klienta, srebrem (Ag). Końcówki są zaciskane poprzez wprasowanie w rowek rury. Szczelność tego połączenia zapewnia specjalne uszczelnienie odporne na starzenie i wysokie temperatury. Konstrukcja oraz metoda produkcji elementów topikowych zapewniają dokładne tolerancje i stabilne charakterystyki czasowo-prądowe. Elementy topikowe są nawijane na ceramiczny nośnik i elektrycznie zgrzewane ze specjalnymi taśmami miedzianymi. Wnętrze rury jest wypełnione piaskiem kwarcowym o precyzyjnie określonej granulacji i strukturze chemicznej. Piasek zapewnia skuteczne i niezawodne gaszenie łuku elektrycznego.
Istotnym elementem konstrukcji wkładki topikowej jest również układ wybijaka. Częścią tego układu jest element czuły na temperaturę, który reaguje w przypadku wzrostu temperatury wkładki topikowej z różnych przyczyn. Układ działa w taki sposób, aby krótkotrwałe przeciążenia nie powodowały niepotrzebnego przerwania obwodu przez bezpiecznik. Dopiero po przekroczeniu niedopuszczalnych wartości temperatury wkładka topikowa otwiera rozłącznik za pomocą wybijaka. Dzięki tym właściwościom „termiczny” wybijak ETI jest odpowiedni do ochrony wkładek topikowych montowanych w obudowach lub rozdzielnicach SF6, które wymagają dodatkowego zabezpieczenia przed niedopuszczalnymi temperaturami.
Wkładki topikowe średniego napięcia ETI są dostępne w różnych wariantach wybijaka:

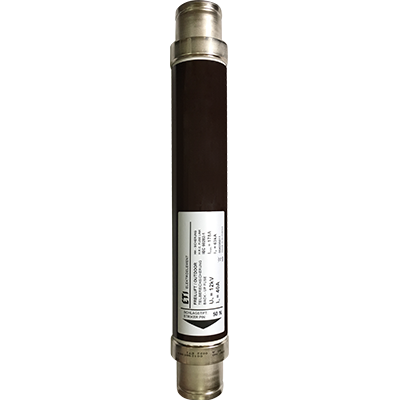

Wybijak VVT-D3 wyposażony jest w element czuły na temperaturę, który nie reaguje na krótkotrwałe przeciążenia, lecz wyłącznie na przekroczenie dopuszczalnej temperatury. Dzięki temu doskonale nadaje się do ochrony wkładek topikowych instalowanych w obudowach oraz rozdzielnicach izolowanych gazem SF6.
Wkładki topikowe średniego napięcia ETI VV są zgodne z następującymi normami i specyfikacjami:
Wysokonapięciowe wkładki topikowe ograniczające prąd są kluczowymi elementami systemów elektroenergetycznych, przeznaczonymi do ochrony urządzeń oraz zapewnienia bezpiecznej pracy instalacji. Zostały zaprojektowane do szybkiego i skutecznego przerywania prądów zwarciowych, ograniczając ilość energii wydzielanej podczas zwarcia. Dzięki błyskawicznemu przerwaniu obwodu chronią urządzenia w rozdzielnicach oraz inne urządzenia (transformatory rozdzielcze, kondensatory mocy i silniki średniego napięcia) przed skutkami cieplnymi i dynamicznymi zwarć oraz przetężeń. Charakterystyki czasowo-prądowe tych wysokonapięciowych wkładek topikowych są zgodne z normą IEC 60282-1, punkt 3.3.3 – wkładki topikowe typu back-up.
Wkładki topikowe ograniczające prąd działają dzięki zastosowaniu zaawansowanych materiałów oraz precyzyjnie zaprojektowanej konstrukcji, która szybko reaguje na warunki przetężeniowe. Wyposażone są w element topikowy zamknięty w izolacyjnej obudowie, który topi się pod wpływem nadmiernego prądu, powodując powstanie łuku elektrycznego gaszonego niemal natychmiast. Takie rozwiązanie znacząco ogranicza energię przepuszczaną do obwodu, minimalizując naprężenia cieplne i mechaniczne w chronionym systemie. Wkładki te są idealnym rozwiązaniem do zastosowań, w których wysokie prądy zwarciowe stanowią poważne zagrożenie.
Wysokonapięciowe wkładki topikowe ograniczające prąd są szeroko stosowane w energetyce zawodowej, przemyśle oraz sektorze odnawialnych źródeł energii, zapewniając niezawodną ochronę infrastruktury elektroenergetycznej. Nadają się do instalacji w:
