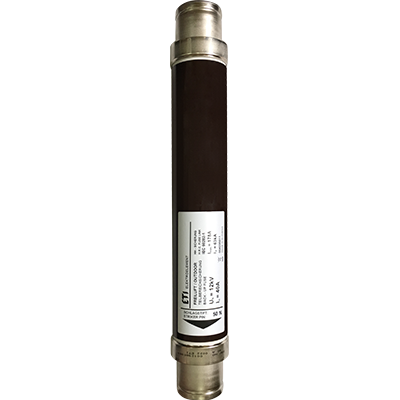

Wkładki topikowe średniego napięcia ograniczające prąd, oznaczone jako VVC3, są przeznaczone do ochrony urządzeń w rozdzielnicach oraz innych urządzeń (transformatorów rozdzielczych, kondensatorów mocy i silników średniego napięcia) przed skutkami cieplnymi i dynamicznymi zwarć oraz przetężeń.

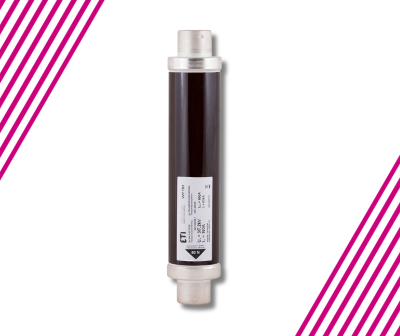

Wkładki topikowe średniego napięcia ETI zostały zaprojektowane w celu zapewnienia stabilnych i niezawodnych parametrów technicznych. Glazurowana rura porcelanowa (produkowana we własnym zakładzie ceramicznym ETI) charakteryzuje się bardzo wysoką odpornością mechaniczną i termiczną. Galwanicznie zabezpieczone styki wykonane z miedzi elektrolitycznej są pokrywane niklem (Ni), cyną (Sn) lub, na życzenie klienta, srebrem (Ag). Końcówki są zaciskane poprzez wprasowanie w rowek rury. Szczelność tego połączenia zapewnia specjalne uszczelnienie odporne na starzenie i wysokie temperatury. Konstrukcja oraz metoda produkcji elementów topikowych zapewniają dokładne tolerancje i stabilne charakterystyki czasowo-prądowe. Elementy topikowe są nawijane na ceramiczny nośnik i elektrycznie zgrzewane ze specjalnymi taśmami miedzianymi. Wnętrze rury jest wypełnione piaskiem kwarcowym o precyzyjnie określonej granulacji i strukturze chemicznej. Piasek zapewnia skuteczne i niezawodne gaszenie łuku elektrycznego.
Wkładki topikowe średniego napięcia ETI są dostępne w różnych wariantach wybijaka:
Wkładki topikowe średniego napięcia ETI VV są zgodne z następującymi normami i specyfikacjami:
Wkładki topikowe średniego napięcia ograniczające prąd są kluczowymi elementami systemów elektroenergetycznych, przeznaczonymi do ochrony urządzeń oraz zapewnienia bezpiecznej pracy instalacji. Zostały zaprojektowane do szybkiego i skutecznego przerywania prądów zwarciowych, ograniczając ilość energii uwalnianej podczas zwarcia. Dzięki szybkiemu przerwaniu obwodu chronią urządzenia w rozdzielnicach oraz inne urządzenia (transformatory rozdzielcze, kondensatory mocy i silniki średniego napięcia) przed skutkami cieplnymi i dynamicznymi zwarć oraz przetężeń. Charakterystyki czasowo-prądowe tych wysokonapięciowych wkładek topikowych są zgodne z normą IEC 60282-1, punkt 3.3.3 – wkładki topikowe typu back-up.
Wkładki topikowe ograniczające prąd działają dzięki zastosowaniu zaawansowanych materiałów oraz precyzyjnie zaprojektowanej konstrukcji, która szybko reaguje na warunki przetężeniowe. Wyposażone są w element topikowy zamknięty w izolacyjnej obudowie, który topi się pod wpływem nadmiernego prądu, powodując powstanie łuku elektrycznego gaszonego niemal natychmiast. Zdolność ta znacząco ogranicza energię przepuszczaną do obwodu, minimalizując naprężenia cieplne i mechaniczne oddziałujące na chroniony system. Wkładki te są idealnym rozwiązaniem do zastosowań, w których wysokie prądy zwarciowe stanowią poważne zagrożenie.
Wysokonapięciowe wkładki topikowe ograniczające prąd są szeroko stosowane w energetyce zawodowej, przemyśle oraz sektorze odnawialnych źródeł energii, zapewniając niezawodną ochronę infrastruktury elektroenergetycznej. Są przeznaczone do instalacji w:
Zapoznaj się z dedykowaną stroną produktu, na której znajdziesz pełne informacje techniczne, warianty produktu, pliki do pobrania, certyfikaty, akcesoria oraz szczegóły zastosowań. Wszystko, czego potrzebujesz, aby wybrać, dobrać i zastosować produkt, jest dostępne w jednym miejscu
