System bezpiecznikowy C

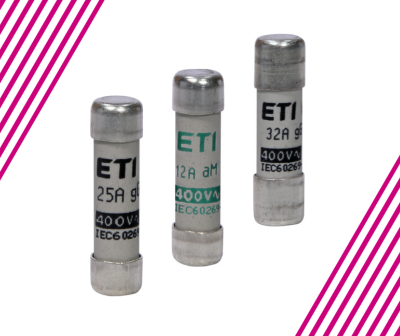

Niskonapięciowe wkładki bezpiecznikowe C są bezpiecznikami cylindrycznymi przeznaczonymi do ochrony instalacji elektrycznych, obwodów sterowania oraz obwodów sygnalizacyjnych przed przeciążeniami i prądami zwarciowymi. Spełniają wymagania międzynarodowych norm (IEC 60269-1 oraz IEC 60269-2) i mogą pracować przy napięciu do 690 V. Wkładki te są szeroko stosowane w zastosowaniach przemysłowych dzięki swojej wytrzymałej konstrukcji i wysokiej zdolności wyłączania.

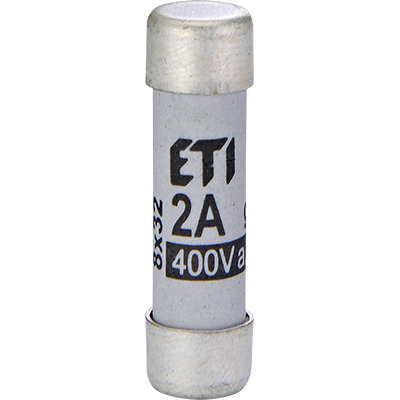

Seria CH8

• Wymiary: 8 × 32 mm
• Napięcie znamionowe: 400 V AC
• Znamionowa zdolność wyłączania: 20 kA

Seria CH10

• Wymiary: 10 × 38 mm
• Napięcie znamionowe: 500 V AC (modele 25 A i 32 A dostępne przy 400 V)
• Znamionowa zdolność wyłączania: 120 kA

Seria CH14

• Wymiary: 14 × 51 mm
• Napięcie znamionowe: 690 V AC (modele od 32 A do 50 A dostępne przy 500 V)
• Znamionowa zdolność wyłączania: 120 kA

Seria CH22

• Wymiary: 22 × 58 mm
• Napięcie znamionowe: 690 V AC (modele 100 A i 125 A dostępne przy 500 V)
• Znamionowa zdolność wyłączania: 120 kA

Materiał i konstrukcja:

• Materiał korpusu: Ceramika
• Materiał części stykowych: Miedź lub miedź posrebrzana

Charakterystyka wkładki:

• Charakterystyki gG (do ochrony ogólnego przeznaczenia) oraz aM (do ochrony silników).

Straty mocy:

• ETI podaje wartości strat mocy (Pd) dla każdego modelu wkładki bezpiecznikowej, co może być pomocne przy uwzględnianiu warunków cieplnych instalacji.
